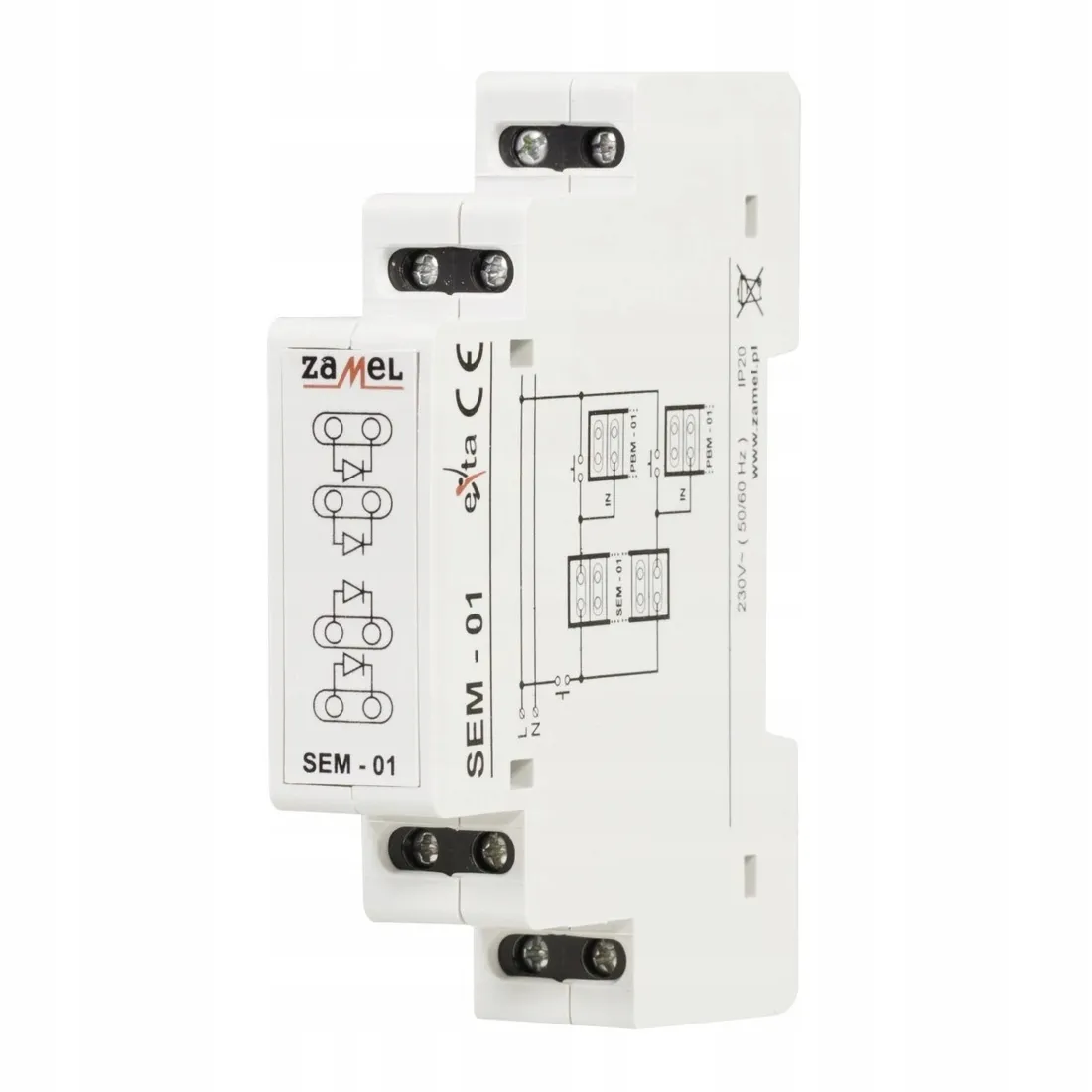

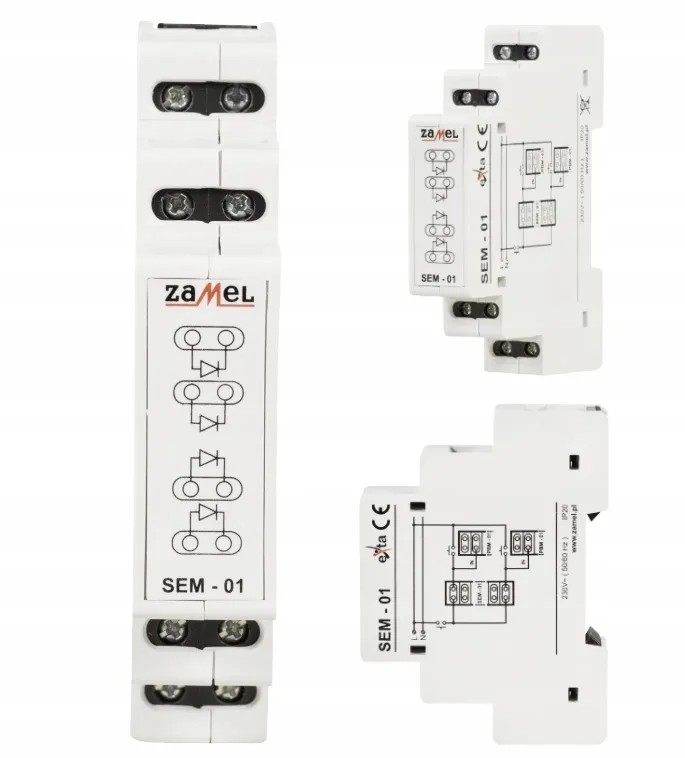

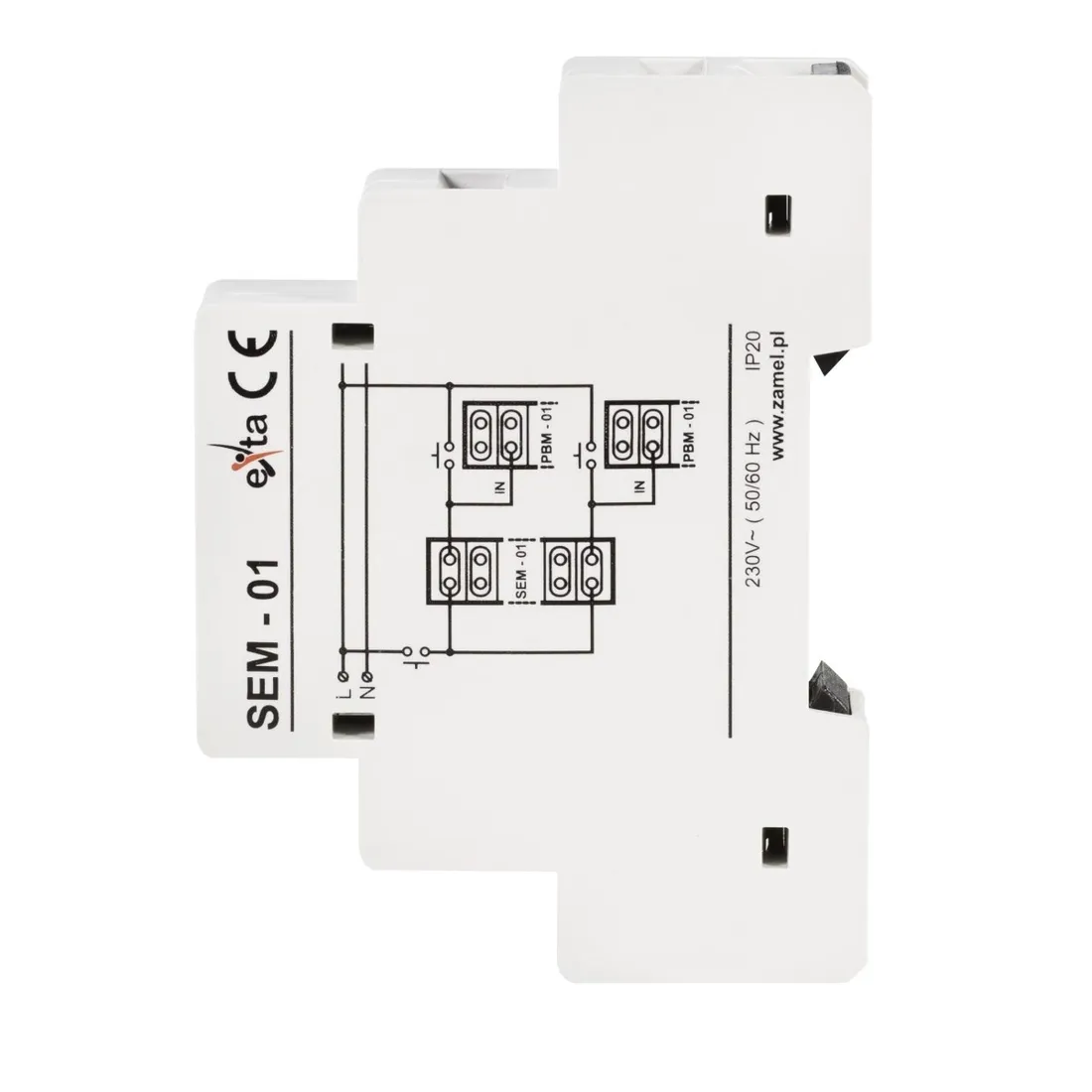

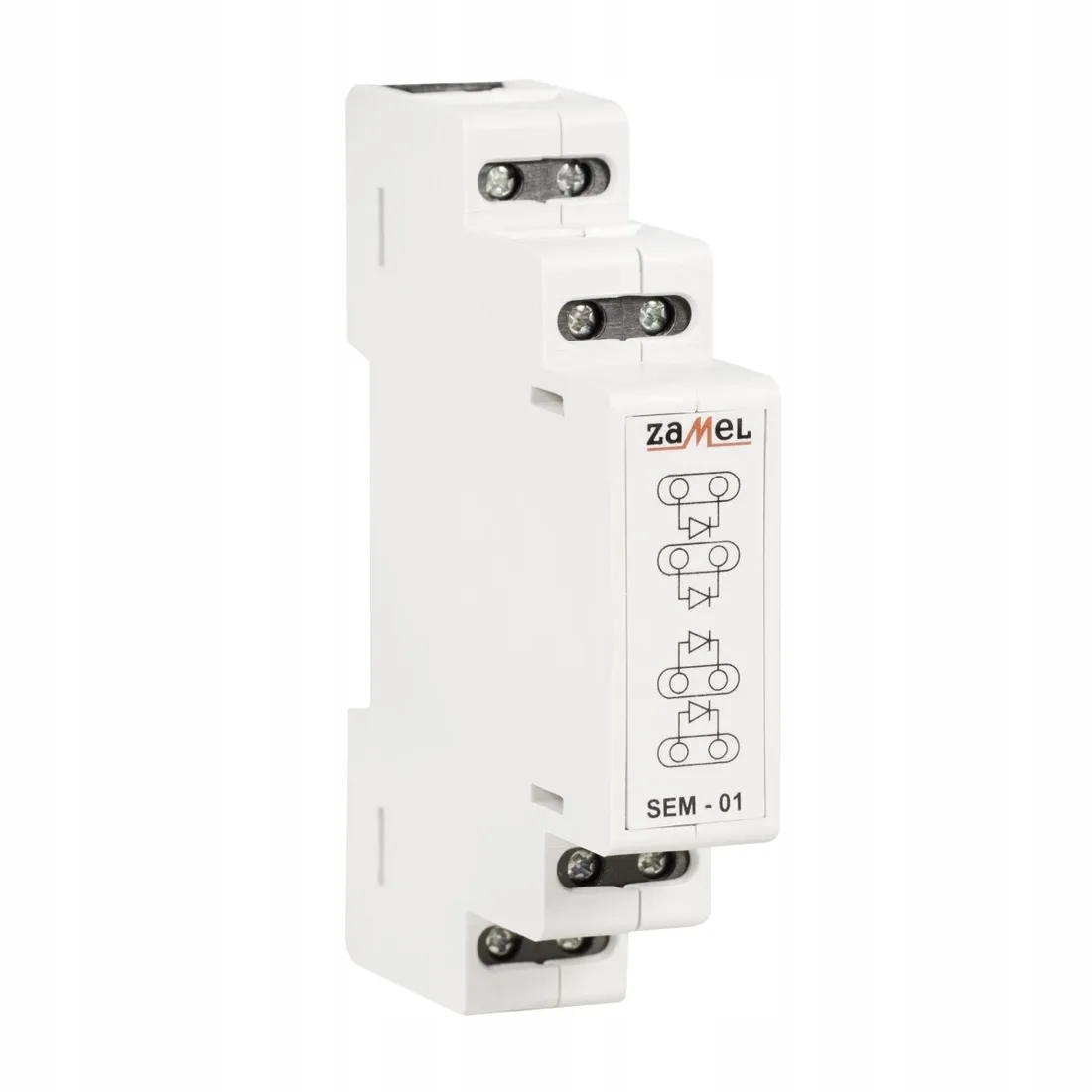

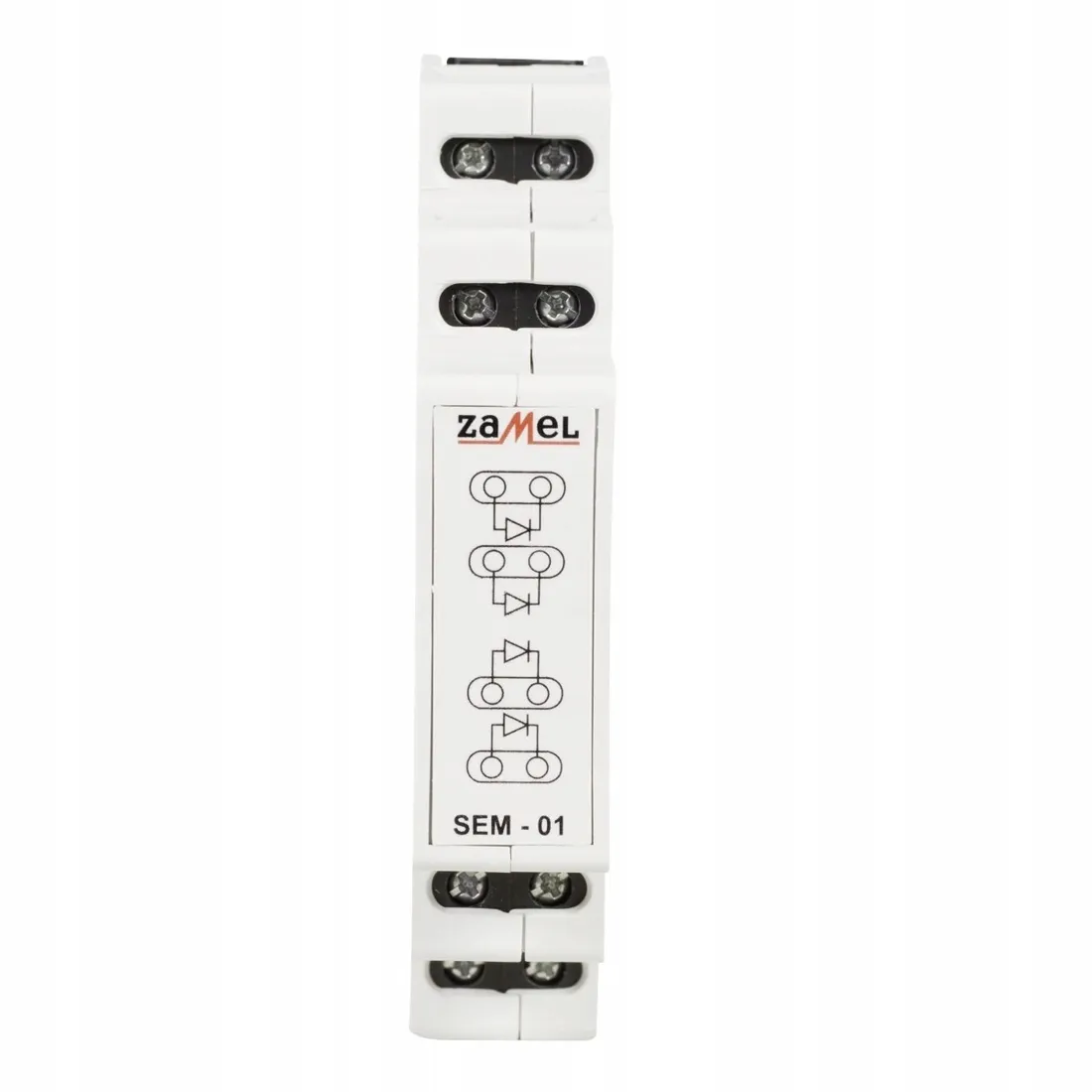

Separator Wejść EXTA ZAMEL SEM-01

Separator wejść 4- Wyjściowy

ZAMEL SEM-01

✔️ Rozdział sygnałów sterujących

✔️ Obudowa jednomodułowa

Wykorzystanie przy budowie systemu sterowania

✔️ Montaż na szynie TH 35

✔️ Cztery niezależne elementy separujące

✔️ Dwa wyjścia przekaźnikowe o maksymalnej obciążalności 16 A

Zestaw składa się z

• 1 szt. Separator wejść SEM-01
• Instrukcja obsługi w języku polskim

➡️ Separator wejść SEM-01 służy do rozdziału sygnałów sterujących na dane grupy układów, blokując jednocześnie dostęp tych sygnałów do innych układów.

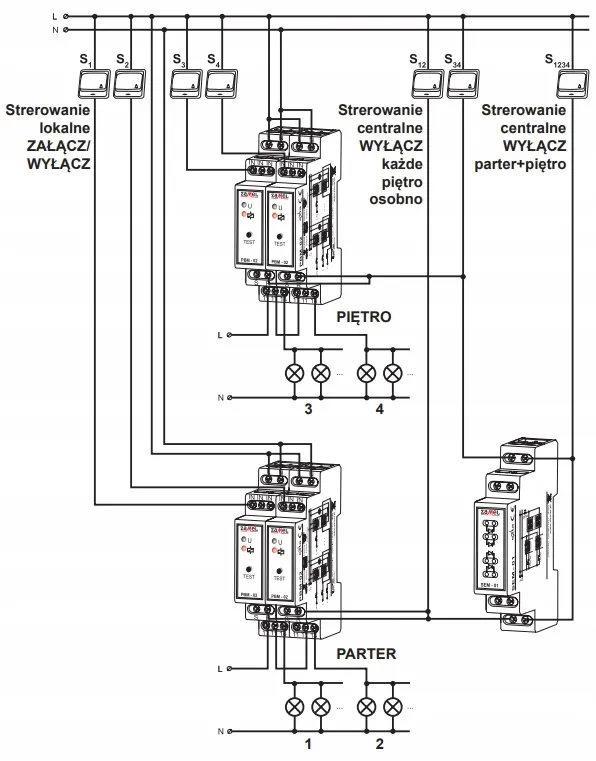

➡️ Separator jest wykorzystywany przy budowie systemów sterowania z wykorzystaniem aparatury budynkowej serii EXTA.

➡️ Przy pomocy tego układu możemy uzależniać wpływ sygnałów sterujących doprowadzonychdo wejść wyzwalających układu od potrzeb użytkownika.

➡️ Separator przepuszcza sygnał w jedną stronę, natomiast blokuje przejście sygnału w stronę przeciwną.

W jednej obudowie mieszczą się 4 niezależne układy separatorów, które mogą być do wykorzystania w tworzonym systemie sterowania.

Montaż i podłączenie

• Rozłączyć obwód zasilania bezpiecznikiem, wyłącznikiem nadmiarowoprądowym lub rozłącznikiem izolacyjnym przyłączonymi do odpowiedniego obwodu.
• Sprawdzić odpowiednim przyrządem stan beznapięciowy na przewodach zasilających.
• Zamontować urządzenie SEM-01 w rozdzielni na szynie TH-35.
• Podłączyć przewody pod zaciski zgodnie z przyjętym systemem sterowania i współpracy z innymi produktami serii eXta.
• Załączyć obwód zasilania.

Dane techniczne:

• Maksymalne napięcie pracy: 300 V~
• Liczba separatorów w obudowie: 4
• Dopuszczalny prąd separatora: 1 A
• Maksymalny spadek napięcia na separatorze: 1 V
• Liczba zacisków przyłączeniowych: 8
• Przekrój przewodów przyłączeniowych: 0,2 2,50 mm2
• Temperatura pracy: -20 +45 C
• Pozycja pracy: dowolna

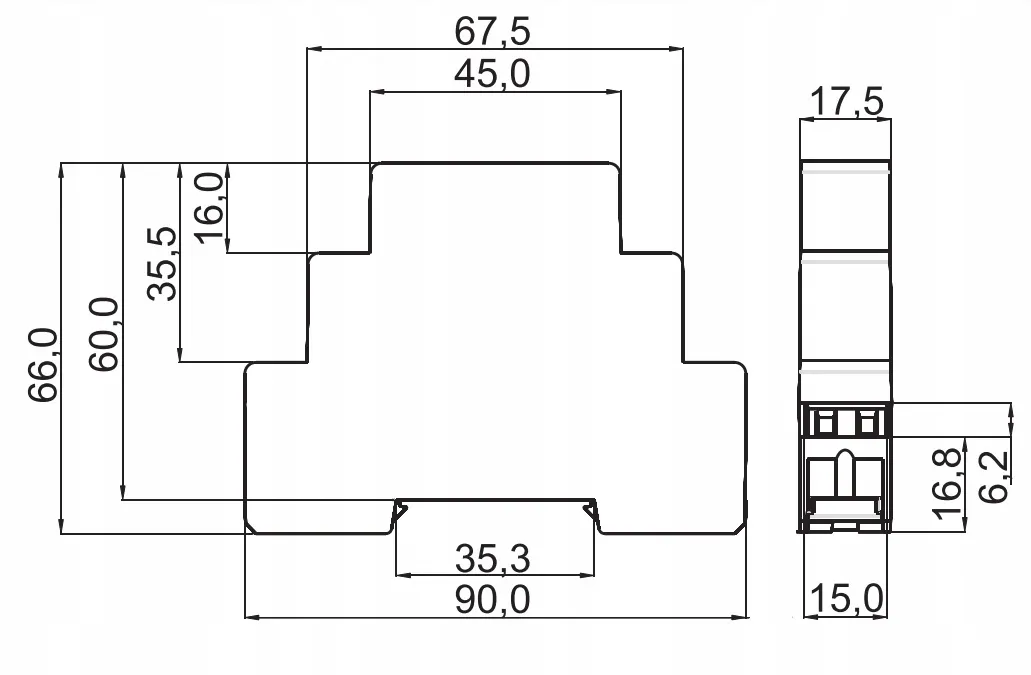

• Mocowanie obudowy: szyna TH 35 (wg PN-EN 60715)
• Stopień ochrony obudowy: IP20 (PN-EN 60529)
• Klasa ochronności: II
• Kategoria przepięciowa: II
• Stopień zanieczyszczenia: 2
