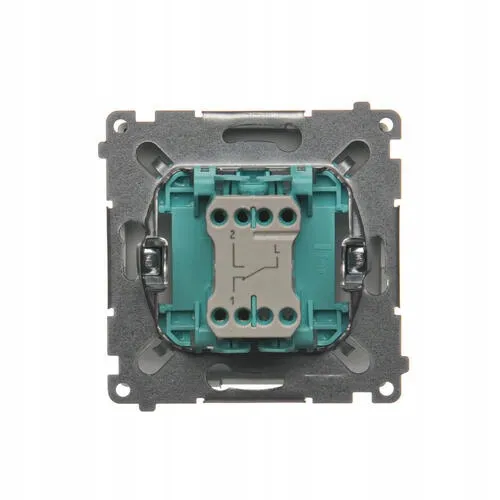

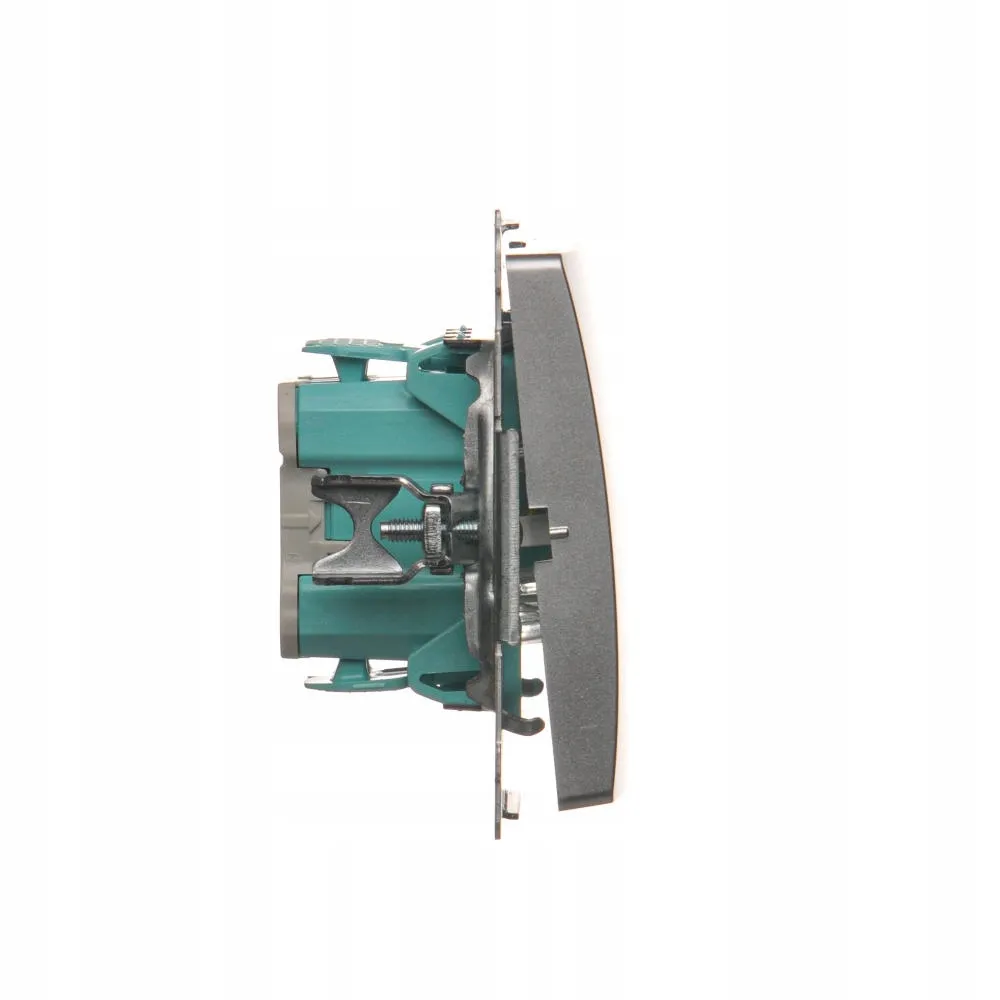

SIMON BASIC ŁĄCZNIK SCHODOWY 10A SREBRN BMW6.01/43

Kontakt Simon Basic, Łącznik schodowy (moduł) 10AX 250V, szybkozłącza, srebrny mat, metalizowany, BMW6.01/43

Dane podstawowe

• Seria: Simon Basic
• Nazwa produktu/Rodzaj: łącznik schodowy
• Kolor: srebrny mat, metalizowany
• Typ produktu: moduł
• Prąd znamionowy świetlówkowy: 10 AX
• Napięcie znamionowe: 250 V
• Rodzaj podłączenia / Typ zacisku: szybkozłącza
• Stopień ochrony IP: IP20/IP44
• Uwagi: Do uzyskania klasy bryzgoszczelności IP44 zastosować ramkę IP44 NEOS: BMRC1B/..; BMRC2B/...lub ramkę IP44 STANDARD: BMR1B/..; BMR2B/...; BMR3B/..
• Podświetlenie: opcjonalne, niedołączone

Dane szczegółowe

• Klasa ETIM: EC001590 Łącznik instalacyjny
• Nadruk/Piktogram: symbol „schody”
• Rodzaj materiału: tworzywo sztuczne, PC, bezhalogenowe
• Zabezpieczenie powierzchni: lakierowanie
• Wykończenie powierzchni: matowe
• Sposób montażu [ETIM]: montaż podtynkowy
• Sposób mocowania: pazurki / wkręty
• Wysokość produktu: 75 mm
• Szerokość produktu: 75 mm
• Głębokość produktu: 41 mm
• Głębokość wbudowania: 24 mm
• Metoda eksploatacji/Sposób działania: klawisz kołyskowy
• Ilość klawiszy / dźwigni: 1
• Układ połączeń: Łącznik schodowy (bistabilny)

SIMON BASIC STANDARD

Funkcjonalność i klasyczny wygląd to charakterystyczne cechy serii Simon Basic, która sprawdzi się w każdej przestrzeni. Paleta kolorystyczna umożliwia subtelne wkomponowanie łączników  i gniazd w projekt mieszkania, lokalu, salonu czy biura.

Opis serii

WYPUSTKI BAZUJĄCE

Wypustki bazujące metalowego mostka pomagają w zachowaniu pionu lub poziomu zestawów wielokrotnych, a także ułatwiają zamocowanie modułów w ramkach wielokrotnych.!

NIEWIELKI KORPUS

Gniazda podwójnego zagłębia się puszce tylko na 9 mm. Niewypadające wkręty zacisków prądowych nie giną podczas montażu.

METALOWE MOCOWANIE RAMKI

Do mostka dociska ramkę do ściany ukrywając niedoskonałości montażowe puszek instalacyjnych, dodatkowo zapewnia szybki i pewny montaż.

GNIAZDO PODWÓJNE

Wyposażone w przesłonę szyn prądowych – minimalizuje niebezpieczeństwo porażenia prądem nawet po zdjęciu pokrywy gniazda.

PRZEKĄTNE USTAWIENIE ŁAPEK

W gniazdach podwójnych - nie zasłaniają miejsc na wkręty i wejść przewodów puszek łączonych.

SZEROKIE ŁAPKI

Pozwalają pewnie zamocować osprzęt w puszce. Czytelne opisy na korpusach ułatwiają podłączenie oraz identyfikację produktu. Wersje łączników i przycisków na 10A i 16A.!

Zagłębienie w korpusie gniazda podwójnego utrzymuje przewody z dala od łapek eliminując ryzyko ich przycięcia. Przewody po podłączeniu chowają się w zagłębieniu, nie odkształcają się i nie wychodzą na boki.

Podłączenie przewodów z tyłu mechanizmu gniazda podwójnego niweluje konieczność gięcia przewodów oraz daje możliwość montażu krótkich przewodów.
