STEROWNIK KOTŁA ATG SK-01

ATG

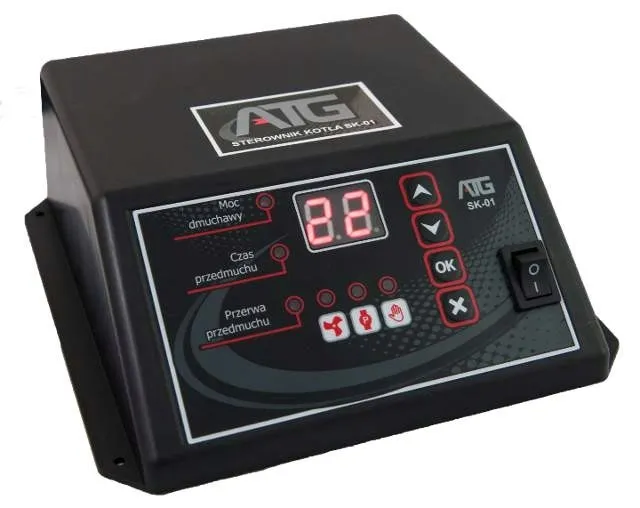

Sterownik SK-01 jest urządzeniem sterującym pracą zasypowego kotła C.O. Proces ten jest realizowany poprzez sterowanie dmuchawą oraz pompą C.O. (pompą Centralnego Ogrzewania).

Podstawowe funkcje sterownika:

- utrzymywanie ustawionej temperatury na kotle, poprzez sterowanie dmuchawą

- sterowanie pompą obiegową centralnego ogrzewania

- sterowanie przedmuchami kotła (zapobiega wygaśnięciu kotła po osiągnięciu temperatury zadanej oraz usuwa niebezpieczne gazy powstałe w procesie spalania z paleniska)

- regulacja mocy dmuchawy

- możliwość łatwego wyłączania wentylatora na czas dokładania

- programowalny łagodny start dmuchawy

- możliwość ustawiania temperatury załączania pompy obiegowej centralnego ogrzewania

- możliwość ustawienia temperatury wyłączania dmuchawy

- zabezpieczenie przed zagotowaniem wody w kotle – alarm temperaturowy

Zasada działania

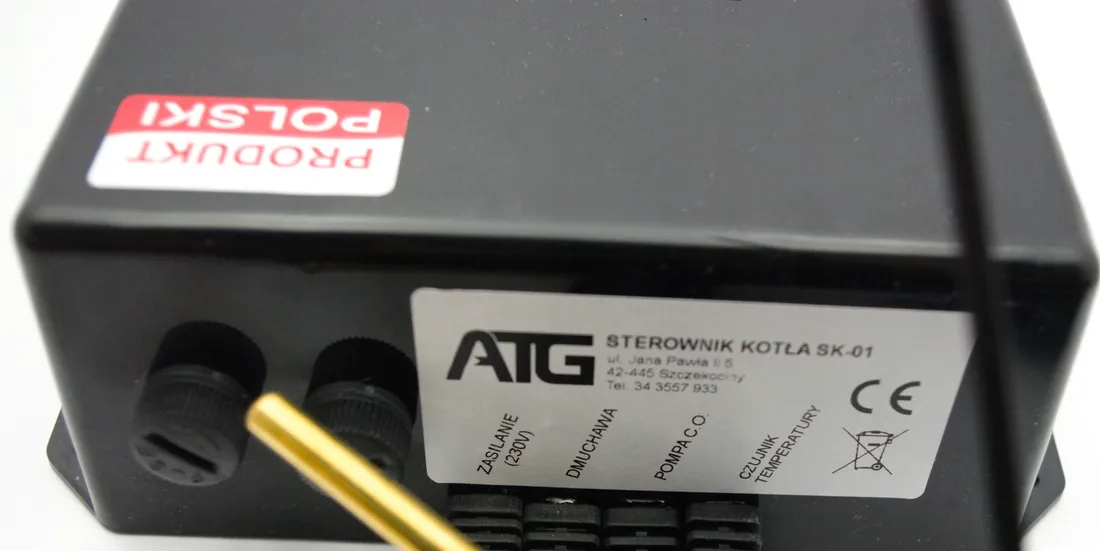

Sterownik włączy dmuchawę, jeżeli aktualna temperatura na kotle jest niższa niż temperatura zadana – dmuchawa pracuje do momentu, aż kocioł osiągnie temperaturę zadaną. Po osiągnięciu tej temperatury kocioł przechodzi w tryb podtrzymania tzn. dmuchawa włącza się tylko na przedmuchy, według parametrów czas przedmuchu i przerwa przedmuchu. Jeśli temperatura na kotle będzie niższa niż 35°C (temperatura wyłączania dmuchawy), sterownik uznaje, że w kotle skończył się opał i nie ma potrzeby, aby dmuchawa dalej pracowała. W celu szybszego rozpalenia w kotle (jeśli temperatura na piecu jest niższa niż 35°C), należy nacisnąć przycisk X, sterownik przejdzie wtedy w tryb pracy ręcznej i dmuchawa zacznie pracować – zapali się wtedy dioda „praca ręczna”. Po przekroczeniu temperatury 35°C sterownik automatycznie przejdzie do trybu pracy – zgaśnie dioda „praca ręczna” – dmuchawa będzie pracować do momentu uzyskania temperatury zadanej. Pompa obiegowa centralnego ogrzewania włącza się powyżej 35°C (temperatury załączania pompy). Poniżej 35°C temperatura na piecu jest zbyt niska i nie ma potrzeby, aby pompa obiegowa pracowała. Obudowa sterownika przystosowana jest do montażu bezpośrednio na kotle - nie potrzeba stosować dodatkowych uchwytów a poza tym sterownik prezentuje się znacznie lepiej.
