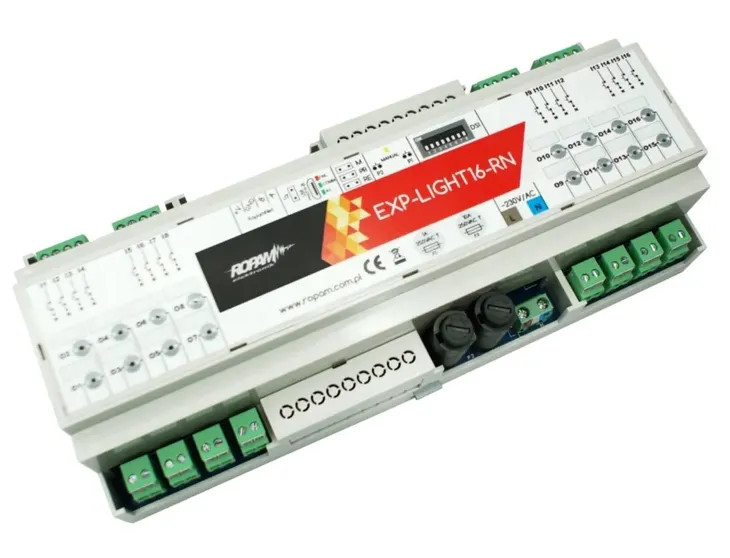

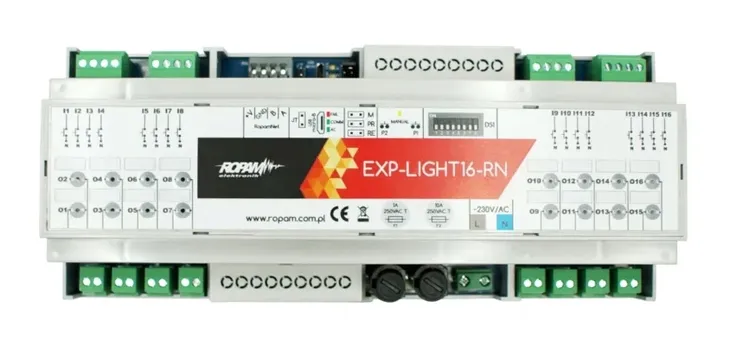

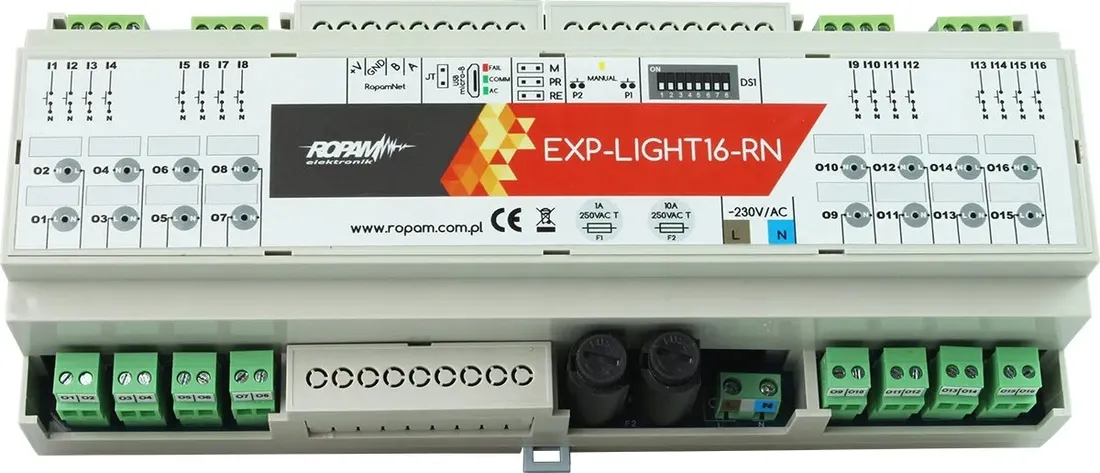

Sterownik oświetlenia EXP-LIGHT16-RN

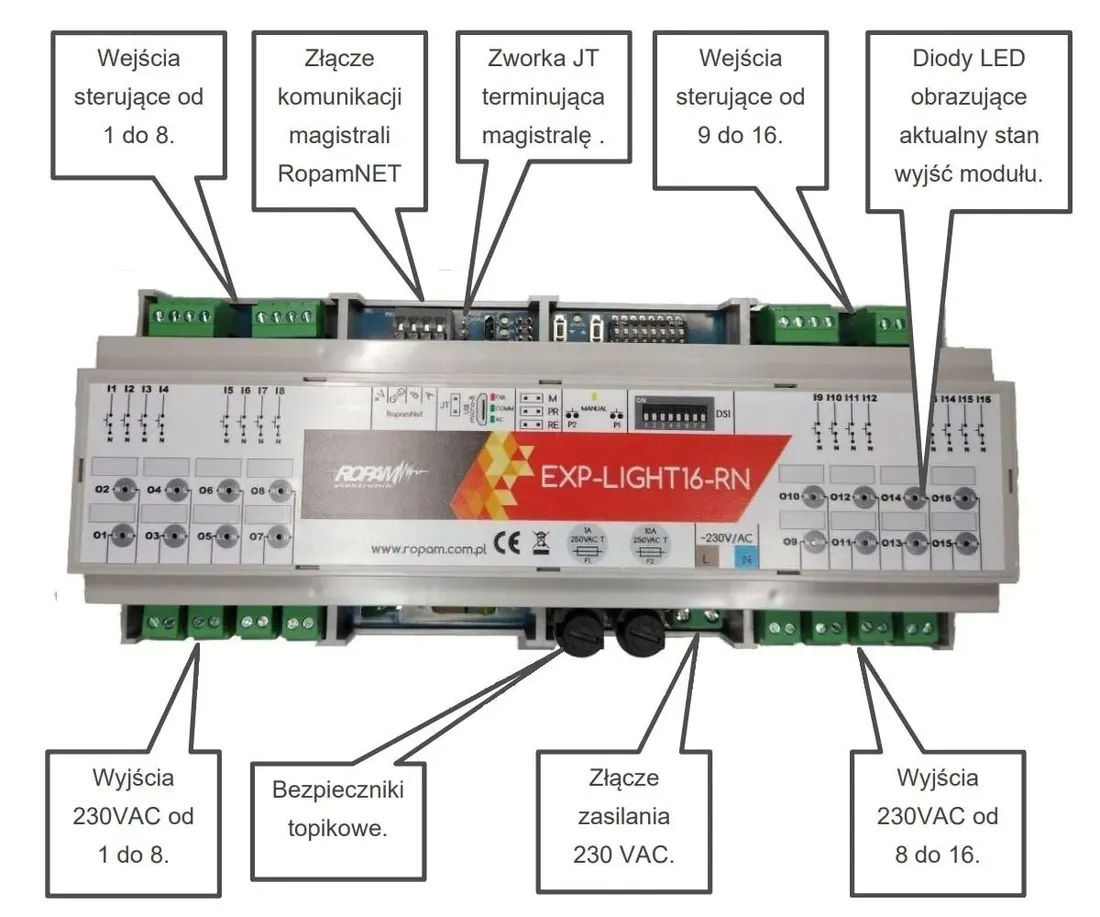

Moduł EXP-LIGHT16-RN służy do sterowania oświetleniem w budynkach, jeden moduł posiada szesnaście wyjść sterujących. Dzięki zastosowaniu wysokiej jakości przekaźników ze stykami o podwyższonej wytrzymałości nadaje się do sterowania zarówno typowymi żarówkami oraz świetlówkami jak i oświetleniem LED. Sterownik może pracować autonomicznie lub jako część systemu nadzorowanego przez centralę NeoGSM-IP-64. W przypadku pracy systemowej możliwe jest łączenie wyjść sterujących w grupy lub sterowanie za pomocą wejść lokalnych różnymi wyjściami. Moduł jest przeznaczony do obsługi każdego urządzenia, które może być sterowane przez bezpośrednie załączenie zasilania, w szczególności jest dedykowany do sterowania oświetleniem (żarówki, świetlówki energooszczędne diody LED). Do jednego ze złącz zasilania urządzenia podłączony jest przewód neutralny N zaś do drugiego przyłączone jest wyjście modułu. Sterowanie odbywa się przez podanie z wyjścia modułu na urządzenie napięcia 230V AC.

Cechy główne:

• kompatybilność NeoGSM-IP-64, obsługa 2 modułów
• przekaźniki bistabilne/monostabilne ze sterowaniem lokalnym i centralnym z poziomu aplikacji mobilnej/ paneli dotykowych
• informacja o stanie wyjścią (obwodu) w aplikcji/panelu przy sterowaniu lokalnym i centralnym (ON/OFF)
• 16 przekaźników, wyjścia fazowe L, 8A/250V

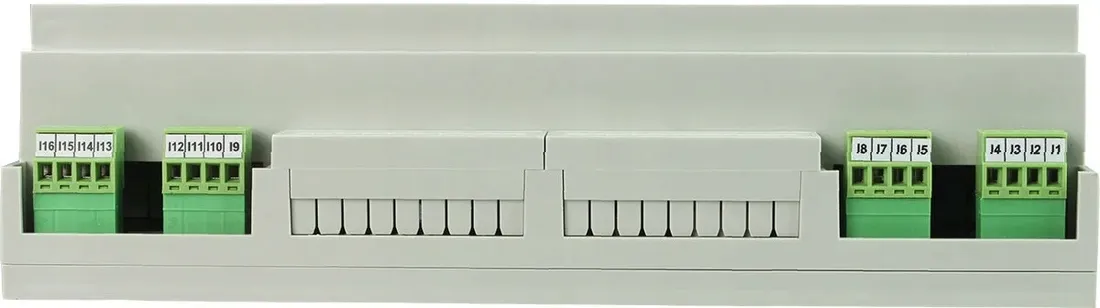

• 16 wejść 230VAC do sterowania lokalnego łącznikami dzwonkowymi (przycisk NO)
• 16 dodatkowych wyjść/wejść w systemie do automatyki domowej (praca jako ekspander wyjść/wejść)
• wysokiej jakości przekaźnik (AC1: 8A/250V, AC3: 240W silnik 1-fazowy)
• przekaźniki w podstawkach montażowych, łatwy serwis i wymiana
• moduł systemowy na magistrali systemowej (-RN RopamNET)
• sterowanie wyjściami zgodnie ze specyfikacją danej centrali, w tym obsluga przekaźnika czasowego LightSwitch (LSW)

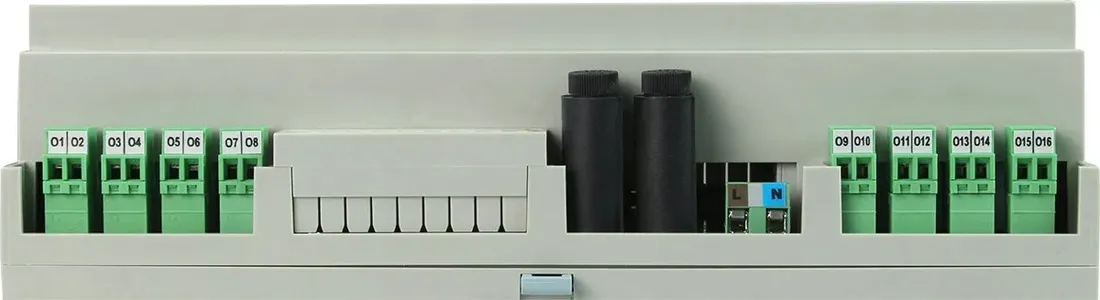

• rozłączne złącza zaciskowe, pogrupowane wg portów
• sygnalizacja optyczna pracy i stanu wyjść
• obudowa na szynę DIN, 12 modułów DIN
• Rodzaje sterowania: lokalnie, zdalnie, manualne

Specyfikacja techniczna:

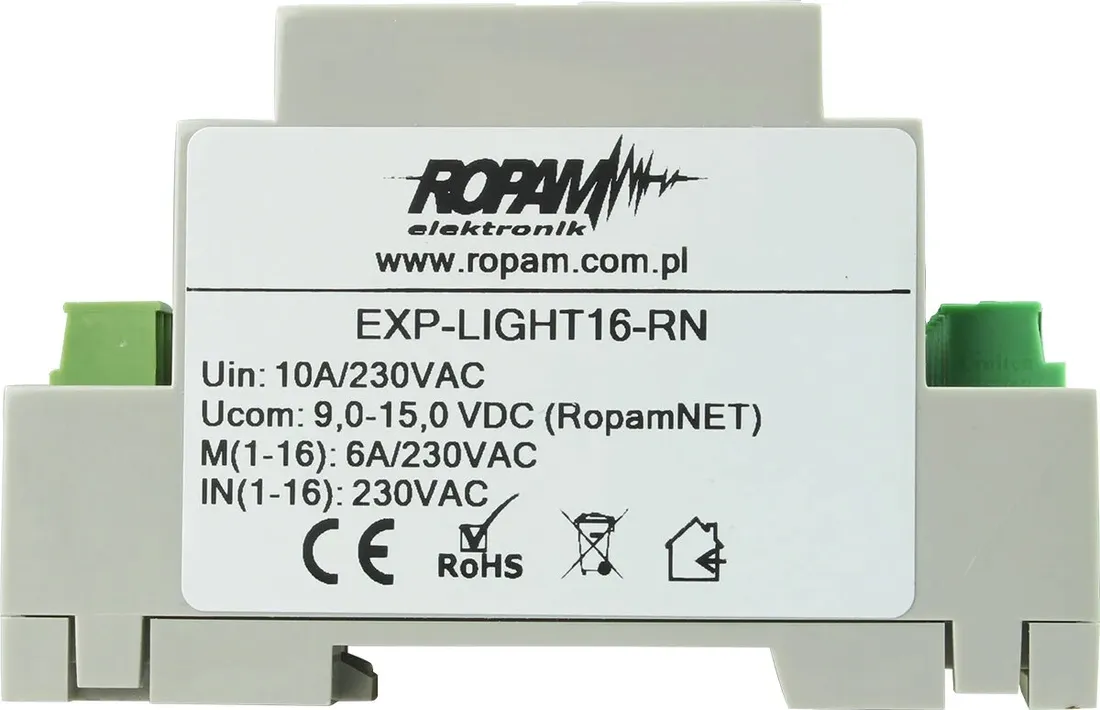

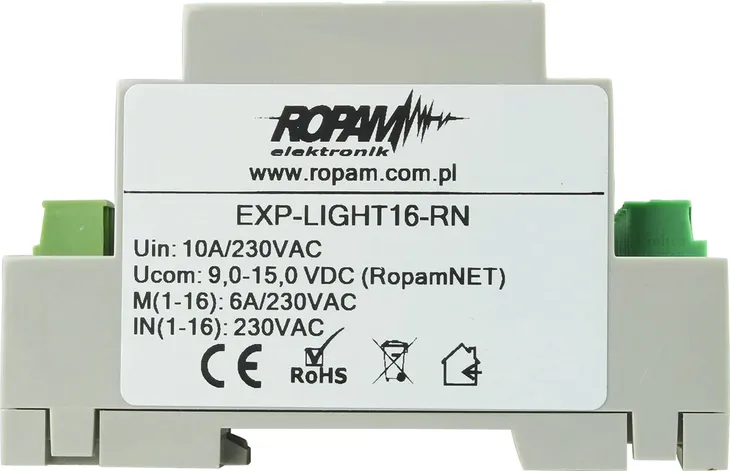

Zasilanie 230 VAC (zasilanie główne, praca autonomiczna i systemowa), 12 VDC (zasilanie pomocnicze z magistrali systemowej, praca systemowa). Pobór prądu (bez zasilania wyjść) 230 VAC: ~11mA, 12 VDC: 0A (230 VAC jest), 70mA (prąd maksymalny przy braku zasilania 230 VAC*).

*Przy braku zasilania 230 VAC nie jest możliwe sterowanie przekaźnikami wyjściowymi

Maksymalna obciążalność wyjścia sterującego 6A Maksymalny prąd wejściowy 10A Zabezpieczenie obwodów wyjściowych (230VAC, gniazdo F2) Bezpiecznik szklany 5x20mm zwłoczny 10A Zabezpieczenie obwodu zasilania modułu (230VAC, gniazdo F1) Bezpiecznik szklany 5x20mm zwłoczny 1A Przekaźniki RM699BV-3011-85-1012, wzmocnione pokrycie styków, cewka 12V, wyjście 270VAC 6A, łatwowymienne, montaż w szybkozłączach. Komunikacja Magistrala RopamNET Złącza AWG: 24 – 12, rozłączne (sterowanie i wyjścia) (8A max), DG250 (magistrala RopamNET) Montaż Szyna DIN Obudowa D12M szerokość 12 standardowych modułów Waga ok. 450g Wymiary (szer./wys./dł.) 212x90x58mm (+/- 1mm)

• :
