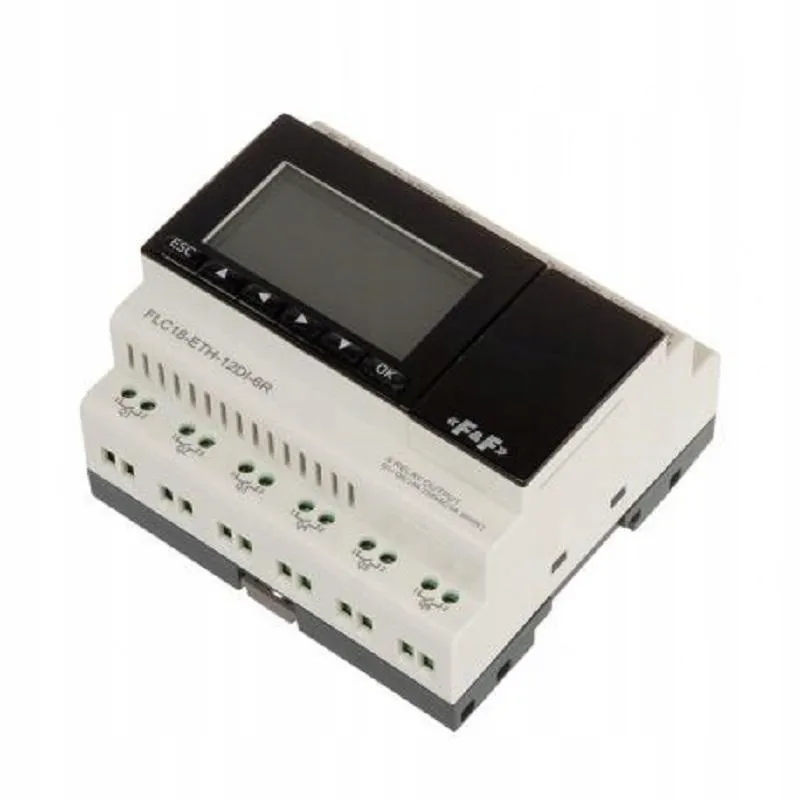

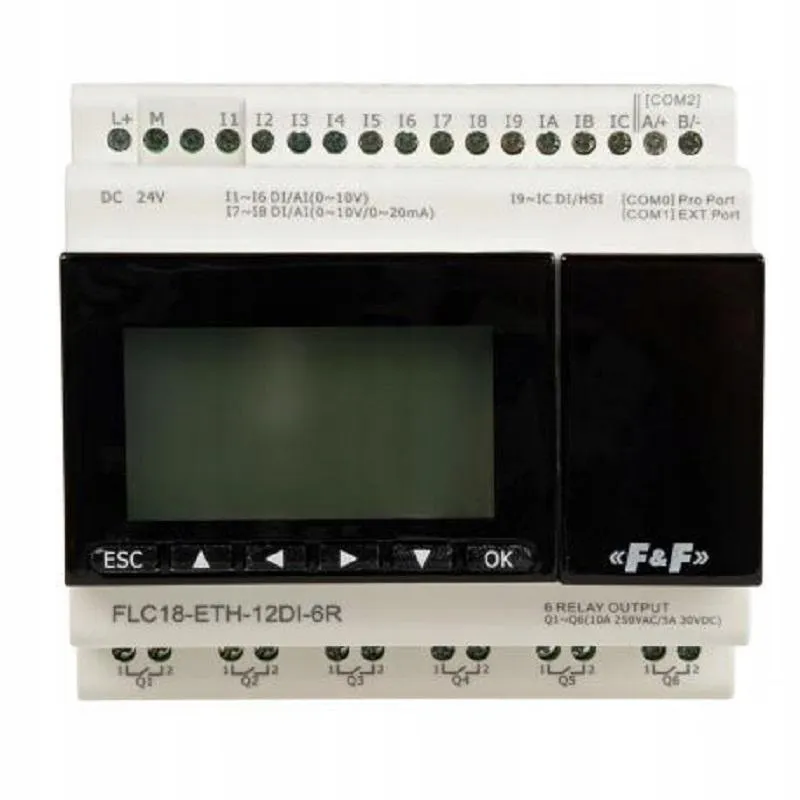

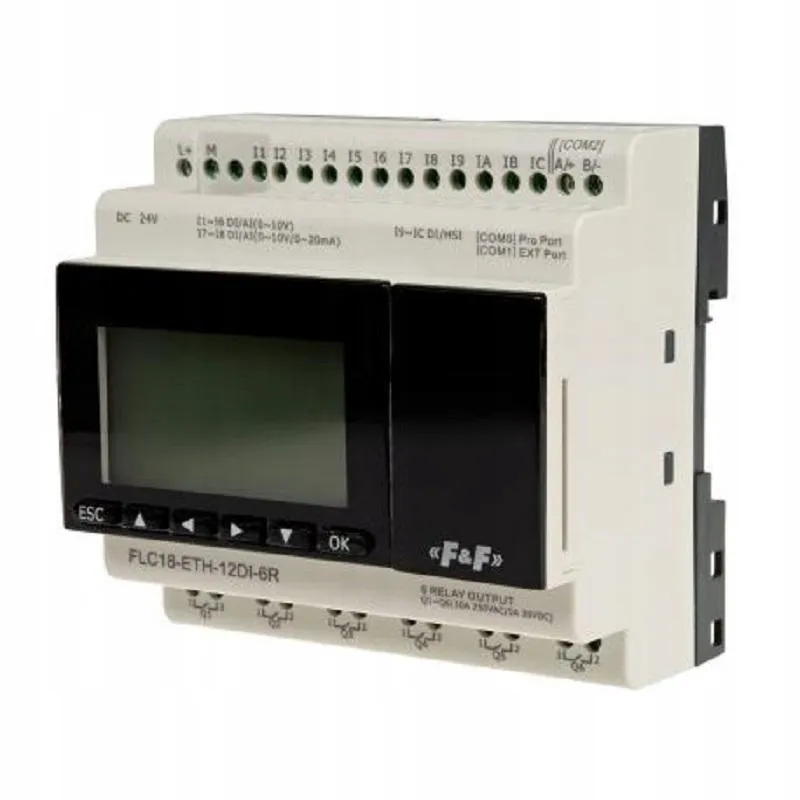

Sterownik programowalny FLC18-ETH-12DI-6R

Sterownik programowalny FLC18-ETH-12DI-6R

Opis produktu:

Rozbudowany przekaźnik programowalny.

Integruje w sobie wiele rozwiązań, które umożliwiają budowę funkcjonalnych układów automatycznego sterowania.

FLC18-ETH-12DI-6R to uniwersalny, rozbudowany i programowalny przekaźnik logiczny. Potrafi obsługiwać urządzenia w gospodarstwach domowych oraz sterować elementami instalacji elektrycznych (oświetlenie klatek schodowych, oświetlenie chodników i podjazdów, kontrola pracy markiz, rolet i zasłon, oświetlenie wystaw, sterowanie prostymi maszynami). Może również zastąpić pojedyncze moduły specjalizowane w szafach rozdzielczych zmniejszając tym samym ich rozmiary.

Dzięki zastosowaniu prostego panelu HMI nie wymaga łączenia z kosztownymi panelami zewnętrznymi. Jednocześnie użytkownik może bardzo szybko zmienić konfigurację parametrów układu sterowania (np. zmianę czasów czy też parametrów regulatora). Oczywiście urządzenie jest wyposażone także w zaawansowane interfejsy komunikacyjne i umożliwia łatwe podłączenie do profesjonalnych stacji wizualizacji (wykorzystując protokół MODBUS).

Funkcje uniwersalnego sterownika programowalnego:

• 12 wejść i 6 wyjść przekaźnikowych;

• Wejścia analogowe, zarówno napięciowe 0÷10 V, jak i prądowe 0÷20 mA, umożliwiające bezpośrednie podłączenie do przekaźnika wielu typów czujników pomiarowych;

• Możliwość rozbudowania sterownika o 16 modułów rozszerzeń;

• Port Ethernet umożliwiający podłączenie przekaźnika do sieci lokalnej;

• Wbudowany serwer www i dostęp do sterownika przez przeglądarkę internetową;

• Integracja z urządzeniami Internet Of Things (IOT) zapewniona przez obsługę protokołu MQTT;

• Możliwość rejestrowania danych na karcie SD;

• Izolowany port RS-485 z obsługą Modbus RTU/ASCII;

• Programowanie sterownika przez sieć Ethernet lub bezpośrednio przez programator;

• Wyświetlacz LCD i klawiatura do swobodnego wykorzystania przez użytkownika;

• Podtrzymywany bateryjnie zegar czasu rzeczywistego z kalendarzem.

Dane techniczne:

• Typ sterownik programowalny
• Moduły rozszerzeń 16
• Język programowania FBD (64kB)
• Liczba bloków funkcyjnych 1024
• Napięcie zasilania 24 V DC
• Porty komunikacyjne Ethernet, RS485, RS232 (UART)
• Protokoły komunikacyjne Modbus RTU, Modbus TCP, MQTT, serwer WWW
• Konfiguracja parametrów komunikacji TAK
• Ogólna ilość wejść 12 (I1÷IC)
• Liczba wejść cyfrowych 12 (I1÷IC)
• Zakres napięć wejściowych 0÷28,8 V DC
• Liczba wejść analogowych napięciowych (0÷10 V DC) - 8 (I1÷I8), prądowych (0÷20 mA) - 2 (I7÷I8)
• Liczba wolnych wejść (4Hz) 8
• Liczba szybkich wejść (60 kHz) 4
• Wyjścia - liczba wyjść 6 (Q1÷Q6)
• Wyjścia - typ wyjścia przekaźnikowe
• Wyjścia - prąd ciągły, obciążenie rezystancyjne 10 A
• Wyjścia - prąd ciągły, obciążenie indukcyjne 2 A
• Wyjścia - trwałość elektryczna, obciążenie rezystancyjne 10⁵ cykli
• Wyjścia - trwałość mechaniczna 10⁷ cykli
• Dokładność zegara RTC ±2 s/dzień
• Podtrzymanie zegara RTC 20 dni
• Trwałość programu 10 lat
• Zabezpieczenie przed utratą danych TAK
• Wyświetlacz 4×16 znaków
• Prąd rozruchowy 250 mA
• Waga 400 g
• Odporność na chwilowy zanik napięcia 5 ms
• Izolacja pomiędzy wejściem i zasilaniem rezystancja
• Izolacja pomiędzy wejściami brak
• Czas cyklu 0,6÷8 ms
• Czas przetwarzania pojedynczej aplikacji 100 ms
• Panel operatora TAK
• Pobór mocy 4 W
• Temperatura pracy -20÷55°C
• Wymiary 95×90×61 mm
• Stopień ochrony IP20
• Serwer www Tak
• Szybkość przełączania (mechaniczna) 10 Hz
