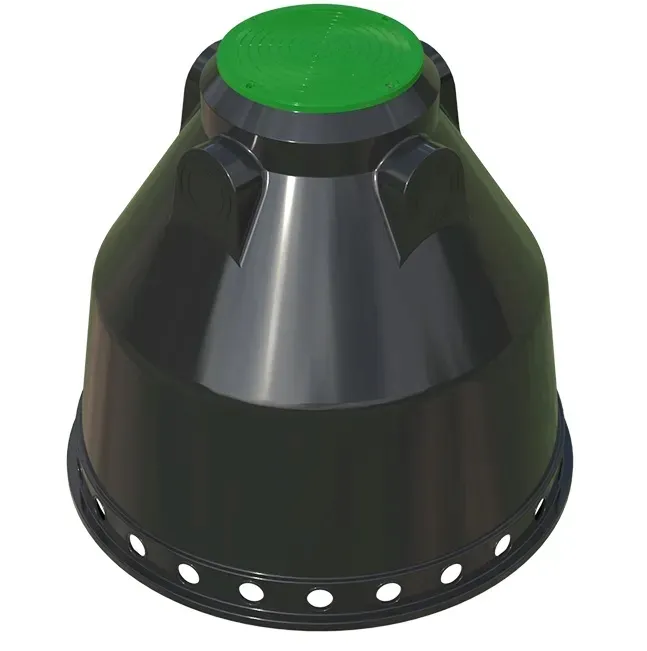

Studnia Chłonna Apollo 500S

✅ Studnia chłonna Apollo 500S

Studnia chłonna jest jednym z kilku rozwiązań systemu rozsączania – wód opadowych, ścieków z oczyszczalni biologicznej. Rozwiązanie to nie wymaga zasilania energią, ale potrzebuje odpowiedniej powierzchni i dobrze przepuszczalnego gruntu.

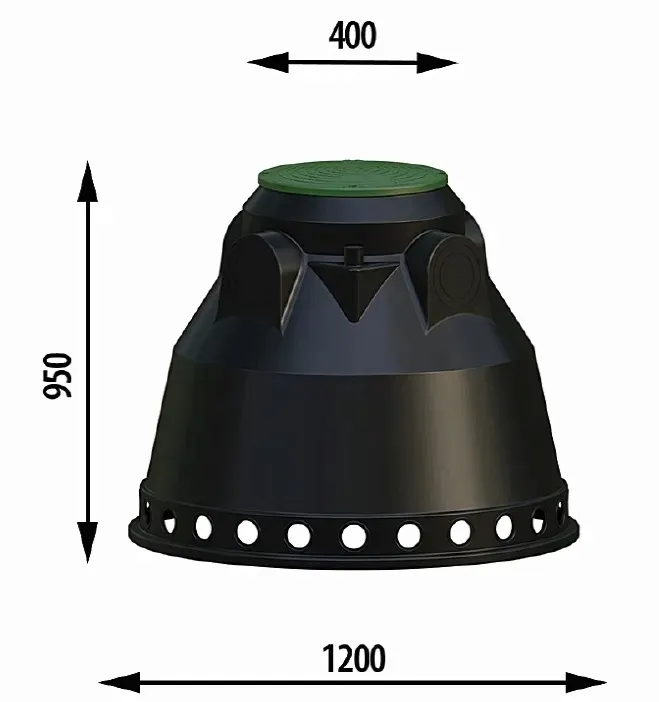

✅ Dane techniczne:

1. Głębokość posadowienia – do 1350 mm
2. Pojemność – 500L
3. Wysokość całkowita – 950 mm
4. Szerokość – 1200 mm
5. Długość – 1200 mm
6. Średnica wlotu – 110/160 mm
7. Średnica otworu – 400 mm.

✅Studnie chłonne mogą być zastosowane:

1. Po oczyszczalni biologicznej (rozsączanie ścieków)- gdzie następuje kolejny etap oczyszczania ścieków. Studnie chłonne umożliwiają infiltrację ścieków w gruncie oraz ich oczyszczanie przez bakterie występujące w glebie. Ścieki zostają oczyszczone dzięki sorpcji biologicznej, czyli zatrzymaniu składników chemicznych, przy udziale drobnoustrojów glebowych i systemów korzeniowych roślin.
2. Jako system rozsączania wód deszczowych – gdzie woda opadowa, z obszaru dachu, doprowadzana jest rurą spustową do elementów systemu rozsączania. Następnie jest magazynowana i powoli rozsączania do gruntu.
3. Po zbiorniku na wodę deszczową (przelew awaryjny) – gdzie woda opadowa ze zbiornika do gromadzenia wody deszczowej, jako przelew awaryjny, odprowadzana jest do elementów systemu rozsączania. Następnie jest powoli rozsączana do gruntu.

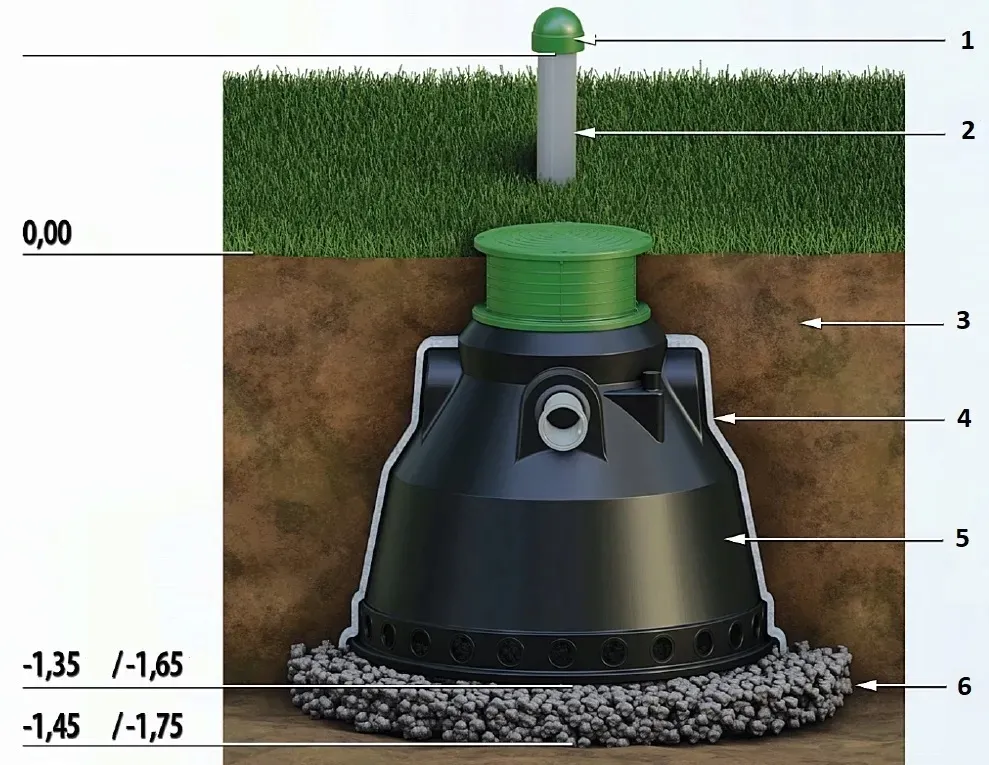

1. Grzybek napowietrzający

2. Rura wywiewna

3. Grunt rodzimy

4. Geowłóknina

5. Studnia chłonna Apollo S

6. Warstwa żwiru

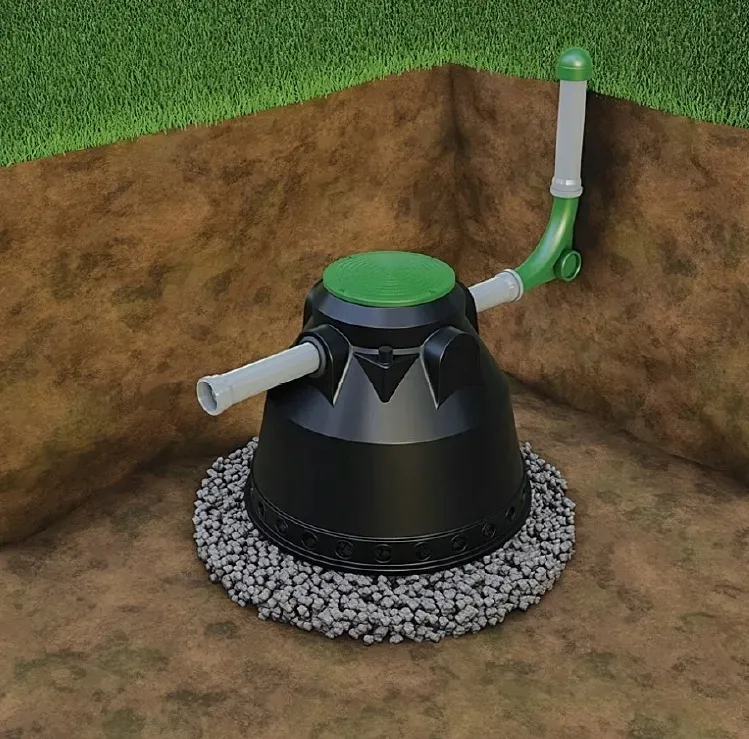

✅ Instrukcja montażu:

Przed montażem studni chłonnych należy sprawdzić przepuszczalność gruntu, na którym będzie instalowany system rozsączania i określić poziom wód gruntowych. Należy wziąć pod uwagę, że system ten może być stosowany jedynie na gruntach przepuszczalnych oraz słabo przepuszczalnych, gdzie poziom wód gruntowych jest odpowiednio niski (co najmniej 1 m od dolnej krawędzi studni).

Sposób montażu:

1. Wykonaj wykop o średnicy większej o 50 cm. niż średnica studni oraz wypoziomuj dno wykopu.
2. Na dnie wykopu, umieść i wypoziomuj warstwę żwiru (ok. 10 cm dla gruntów przepuszczalnych).
3. Na warstwie żwiru umieść studnie chłonne.
4. W zależności od potrzeb, wykonaj otwory na rurę doprowadzającą medium i rury łączące studnie w przypadku zastosowania większej ilości studni (dopuszczalne średnice Ø110 lub Ø160) oraz otwór do połączenia studzienki zamykającej Ø110).
5. Przykryj geowłókniną studnie (w taki sposób, aby pasy geowłókniny zachodziły na siebie, co najmniej 10 cm).
6. Przygotuj (wytnij) w geowłókninie otwory montażowe pod rurę doprowadzającą medium oraz rury łączące studnie (tylko w przypadku, gdy system będzie składał się z większej liczby studni).
7. Do ostatniej, w całym systemie, studni chłonnej podłącz studzienkę zamykającą.
8. Na studzience zamykającej umieść rurę wywiewną o średnicy Ø110mm. Rura wywiewna powinna być wyprowadzona ponad poziom terenu na co najmniej 25 cm.
9. Rurę wywiewną zamknij grzybkiem napowietrzającym.
10. Na przynajmniej jednej studni w ciągu (ostatniej) umieść nadstawkę montażową, która będzie pełnić rolę otworu inspekcyjnego.
11. Do pierwszej studni chłonnej podłącz rurę kanalizacyjna.

Stopniowo zasypuj wykop, zagęszczając grunt co 30 cm.

✅ Dane techniczne dotyczące montażu:

1. Odległość od dna zakopanych studni chłonnych do poziomu wód gruntowych nie powinna być mniejsza niż 1 metr.
2. Maksymalna głębokość zakopania studni chłonnych, liczona od dna studni: 1,35m dla studni Apollo 500S oraz 1,65m dla studni Apollo 1000S.
3. Odległość między studniami chłonnymi, min. 2 metry.
4. Studnie chłonne można stosować również w miejscach ruchu pieszego.

✅W swojej ofercie posiadamy również nadstawki w wysokości 20  umożliwiające montaż studni na większych głębokościach
