SYSTEM ALARMOWY INTEGRA 64 PLUS GRADE 3 GSM LTE

Przewodowy zestaw alarmowy INTEGRA 64 PLUS z modułem GSM LTE

W zestawie:

• akcesoria (kołki montażowe, rezystory, bateria, przewód do akumulatora);
• transformator Pulsar AWT682 - 1 szt;
• akumulator MWPower MWS 18-12 - 1 szt;
• antena LTE - 1 szt;

❗ Instrukcja obsługi i montażu do pobrania w sekcji "dodatkowe informacje" na dole strony.

❗ UWAGA ❗

Zestaw sprzedawany jest bez:

• czujników alarmowych,
• manipulatorów (klawiatur), paneli dotykowych (kompatybilne urządzenia serii INT-...);
• sygnalizatora/ów,

Przy doborze urządzeń prosimy zwrócić uwagę na obciążalność prądową centrali, tzn. należy obliczyć pobór prądu każdego urządzenia tak, aby ich suma nie przekraczała wydajności prądowej płyty (tj. 2A+1,5A; zasilanie urządzeń + ładowanie akumulatora). W przypadku przekroczenia tej wartości należy zastosować dodatkowy zasilacz buforowy (np.

Masz problem z doborem urządzeń, obliczenie poboru prądu zestawu?

Ponadto... co istotne

czujek ruchu, dymu, gazów, kontaktronów, itd).

Prosimy zwrócić uwagę na to, że centrala alarmowa w standardzie posiada 16 wejść, zatem mogą Państwo podłączyć 15 czujników (16 wejście wykorzystywane jest na sabotaże). W celu dalszej rozbudowy należy zakupić ekspander INT-E (dodatkowe 8 wejść).

Centrala umożliwia podział obiektu na 32 strefy, tj. części obiektu, która może być niezależnie włączona (np. śpiąc na piętrze możemy włączyć czuwanie na parterze).

Do płyty głównej można podłączyć do 8 manipulatorów (klawiatur) / paneli.

Moduł GSM - INT-GSM LTE umożliwia powiadomienie o zdarzeniach poprzez SMS, CLIP i aplikację mobilną.

SYSTEM PRZEWODOWY Z SERII INTEGRA to zaawansowane rozwiązanie łączące w sobie funkcje alarmowe z możliwością realizowania systemów automatyki domowej i kontroli dostępu. Dzięki szerokiej gamie modułów rozszerzeń, ich możliwości mogą być dostosowane do bieżących potrzeb – od niewielkich systemów, po rozległe instalacje. Dużym atutem centrali INTEGRA 64 PLUS jest jej pełna zgodność z wymaganiami EN50131 Grade 3, dzięki czemu świetnie sprawdzi się do zabezpieczenia obiektów o szczególnie dużym zagrożeniu włamaniem (np. banków).

Dzięki pełnej zgodności z wymaganiami EN50131 Grade 3, centrala ta doskonale sprawdzi się w realizacji zaawansowanych systemów zabezpieczenia w obiektach o szczególnie dużym zagrożeniu włamaniem (np.

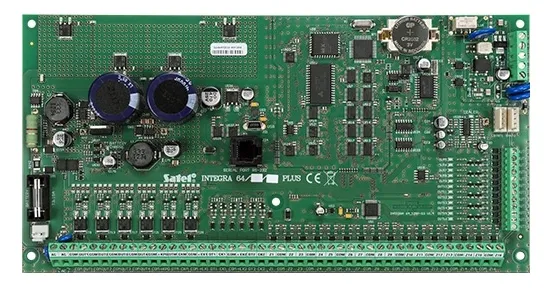

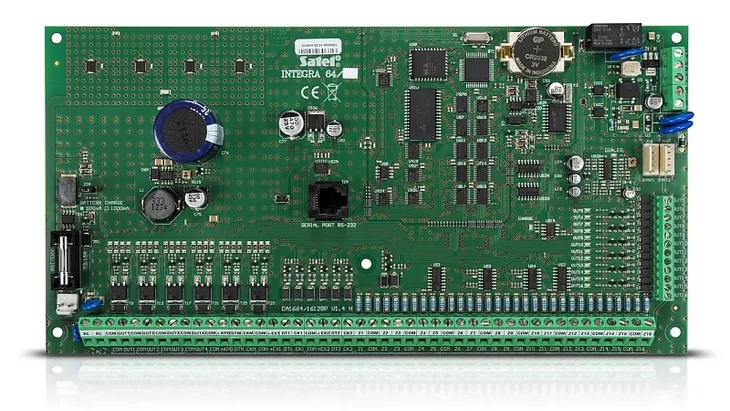

✅ CECHY PRODUKTU (Integra 64 PLUS):

• ​obsługa do 64 wejść z możliwością programowania rezystancji parametrycznej oraz obsługą linii 3EOL
• port USB do programowania za pomocą PC
• ​możliwość podziału systemu na 32 strefy oraz 8 partycji
• rozbudowa do 64 programowalnych wyjść
• magistrale komunikacyjne do podłączania manipulatorów i modułów rozszerzeń
• ​64 niezależne timery do automatycznego sterowania
• funkcje kontroli dostępu i automatyki domowej
• pamięć 5631 zdarzeń z funkcją wydruku
• obsługa do 192+8+1 użytkowników
• pełna zgodność z normami serii EN50131 dla urządzeń Stopnia 3 (Grade 3)
• ​wbudowany zaawansowany zasilacz 2A+1,5 A z rozbudowaną diagnostyką
• możliwość aktualizacji oprogramowania za pomocą komputera

✅ SPECYFIKACJA TECHNICZNA (Integra 64 PLUS):

• wejścia przewodowe programowalne: 16
• maksymalna liczba wejść programowalnych: 64
• wyjścia przewodowe programowalne: 16
• maksymalna liczba wyjść programowalnych: 64
• wyjścia zasilające: 3
• magistrale komunikacyjne: 1+2
• manipulatory: 8
• ekspandery: 64
• partycje: 8
• strefy: 32
• komunikaty głosowe: 16
• definiowane przez instalatora komunikaty tekstowe: 64
• użytkownicy + administratorzy: 192+8
• timery: 64
• pamięć zdarzeń: 5631
• obciążalność wyjść programowalnych wysokoprądowych: 3000 mA
• obciążalność wyjść programowalnych niskoprądowych: 50 mA
• obciążalność wyjścia +KPD: 3000 mA
• obciążalność wyjścia +EX (+EX1 i +EX2): 3000 mA
• stopień zabezpieczenia wg EN 50131: Grade 3
• klasa środowiskowa wg EN50130-5: II
• temperatura pracy: -10°C …+55°C
• maksymalna wilgotność: 93% (±3%)
• napięcie zasilania: 20 V AC ±15%, 50-60 Hz
• pobór prądu z sieci 230V: 135 mA (w stanie gotowości), 400 mA (max.)
• pobór prądu z akumulatora: 130 mA (w stanie gotowości), 200 mA (max.)
• napięcie zgłoszenia awarii akumulatora: 11V (±10%)
• napięcie odcięcia akumulatora: 10,5V (±10%)
• max. prąd ładowania akumulatora: 1500 mA
• wydajność prądowa zasilacza (zasilanie urządzeń + ładowanie akumulatora): 2000 mA + 1500 mA
• napięcie wyjściowe zasilacza: 10,5…14V DC
• wymiary płytki elektroniki: 264 x 134 mm
• waga: 320 g

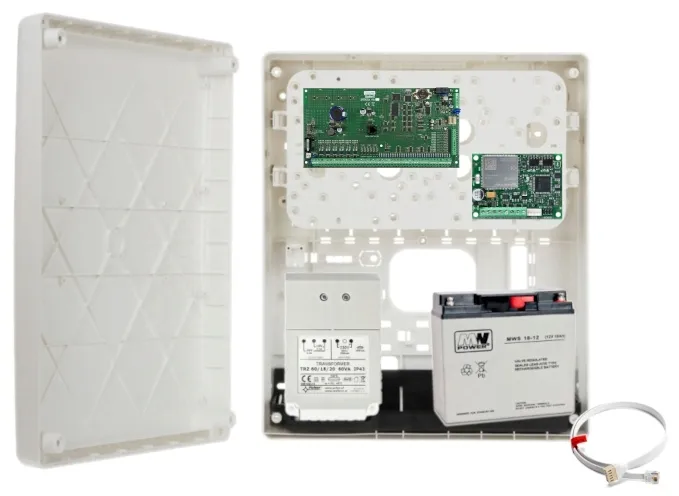

Podstawa obudowy może być wmurowana w ścianę, przez co sama obudowa zajmować będzie mniej miejsca. Zastosowanie specjalnych demontowanych paneli montażowych dodatkowo ułatwia instalację i konserwację elementów systemu. Obudowa wyposażona jest w podwójną ochronę antysabotażową: przed otwarciem pokrywy oraz oderwaniem od ściany.

Jej uniwersalny charakter oraz obszerne wymiary umożliwiają montaż w jej wnętrzu:

• kontrolerów przejścia ACCO,
• centrali kontroli dostępu ACCO-NT.

Obudowa posiada miejsce do montażu transformatorów sieciowych 40 lub 60 VA, pomieścić może także akumulator podtrzymujący 12V o pojemności 7 lub 17Ah. Nie blokuje ani nie osłabia sygnału radiowego, dzięki czemu w jej wnętrzu mogą być umieszczane urządzenia bezprzewodowe wraz z antenami.

✅ SPECYFIKACJA TECHNICZNA (OPU-3 P):

• ochrona antysabotażowa przed: otwarciem i oderwaniem od podłoża
• demontowane płyty montażowe ułatwiające instalację i konserwację systemu
• możliwość instalacji urządzeń bezprzewodowych z antenami wewnątrz obudowy
• miejsce na transformator: 40 lub 60 VA
• możliwość zamontowania zasilacza APS-412 w miejscu transformatora
• kolor: biały
• materiał: polistyren
• wymiary: 324 x 382 x 108 mm
• waga: 1850 g

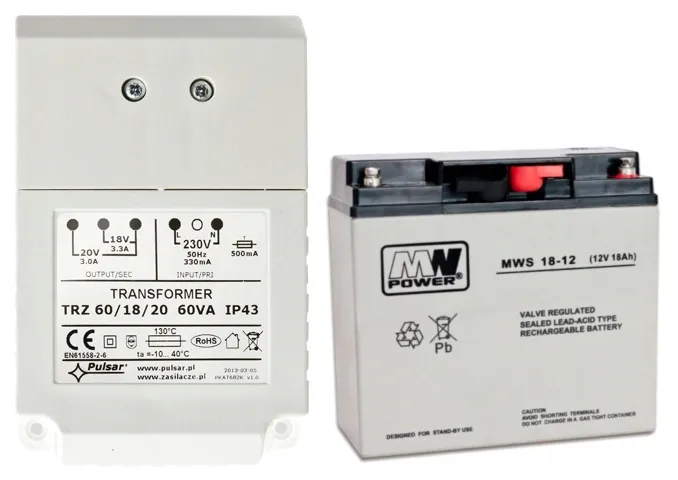

TRANSFORMATOR Pulsar AWT682 (TR 60 VA) przeznaczony jest do zasilania urządzeń wymagających napięcia AC: 18V lub 20V.  Moc odbiorników dołączonych do zacisków transformatora nie może przekroczyć jego mocy znamionowej. W celu zachowania wymaganej klasy szczelności (IP43) należy montować urządzenie w pozycji pionowej.

✅ SPECYFIKACJA TECHNICZNA (AWT682):

• napięcie zasilania: 230V AC / 50 Hz
• napięcie wyjściowe (U1/U2/U3): 18V lub 20V
• moc: 60VA
• prąd pobierany przy nominalnym obciążeniu z sieci ~230V: 0,33A
• prąd wyjściowy nominalny (I1/I2/I3): 3,3A / 3,0A
• zabezpieczenie przeciwzwarciowe i przeciążeniowe: bezpiecznik F w obwodzie pierwotnym transformatora (T 500 mA/250V)
• zabezpieczenie termiczne: 130 st. C (niepowracalne)
• złącza podłączeniowe: AWG 24-12, 2.5 mm2
• obudowa: PC/ABC, UL94-V0
• klasa szczelności: IP43
• do montażu na szynie DIN wymagany uchwyt AWO466
• temperatura pracy / klasa cieplna: -10 st. C ... +40 st. C / Ta 40B
• wilgotność względna: 90%
• wymiary: 75 x 124 x 65 mm

Jest to bezobsługowy akumulator VRLA (Valve Regulated Lead Acid czyli z samoregulującymi zaworami bezpieczeństwa i wewnętrzną rekombinacją gazów) z elektrolitem uwięzionym w separatorze z maty szklanej AGM (ang. Absorbent Glass Mat), potocznie żelowy.

Akumulatory tego typu podczas prawidłowej eksploatacji nie wymagają obsługi. Podczas normalnej pracy nie wydzielają się żadne gazy oraz nie ma możliwości wycieku elektrolitu. Naturalna wentylacja wystarcza do chłodzenia ogniw i usuwania skutków nieprzewidzianego przeładowania. Dzięki tym właściwościom akumulatory VRLA można instalować w pomieszczeniach biurowych i innych, w których przebywają ludzie.

✅ ZASTOSOWANIA SPECJALNE

W każdej sytuacji w której akumulatory VRLA są używane do zastosowań specjalnych takich jak praca cykliczna lub w krańcowo trudnych warunkach otoczenia, zalecany jest kontakt z sprzedawcą celem zasięgnięcia porady.

❗ Akumulatory serii MWS nie są zalecane do pracy cyklicznej.

❗ Ważne ❗

Akumulatory serii MWS nie mogą pracować w "łańcuchach", czyli połączone szeregowo lub równolegle ze sobą lub innymi akumulatorami. Mogą one pracować jedynie solo, indywidualnie.

✅ SPECYFIKACJA TECHNICZNA (MWS 18-12):

• napięcie nominalne: 12V
• pojemność nominalna: 18 Ah
• pojemność dla 25 st. C i napięcia odcięcia 10.5V: 18Ah (20h), 15.8Ah (10h), 13.5Ah (5h)
• rezystancja wewnętrzna: 17 mOhm (akum. naład.)
• pojemność: 100% (dla 20 st. C), 85% (dla 0 st. C), 65% (dla -15 st. C)
• samorozładowanie: 91% (3 msc), 82% (6 msc), 64% (12 msc)
• terminal: śruba z góry M5 (T13), śruba i nakrętka M5 (T3) - wersja F
• ładowanie: 13,50-13,80V (buforowe)
• max. prąd ładowania: 5A
• max. prąd rozładowania: 160A (5 sek.)
• temperatura rozładowania: -20 st. C ... +50 st. C
• temperatura ładowania: -20 st. C ... +50 st. C
• temperatura przechowywania: -20 st. C ... +50 st. C
• wymiary: 181 x 77 x 167 mm
• waga: 5,25 kg

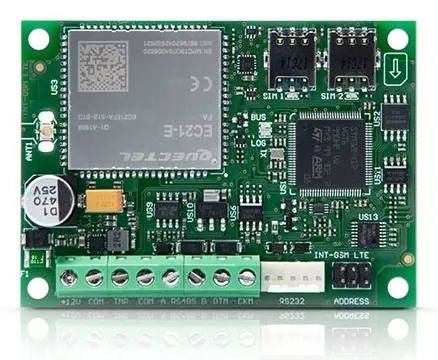

 Pracuje na magistrali manipulatorów centrali alarmowej. Obsługuje 2 karty SIM, przez które może jednocześnie odbierać wiadomości i połączenia przychodzące. Wszystkie transmisje GPRS są szyfrowane w standardzie AES-192.

Urządzenie monitoruje zdarzenia do 2 stacji monitorujących (np. agencji ochrony) przez sieć komórkową, wykorzystując w tym celu transmisję danych komórkowych i wiadomości SMS, z możliwością ustalenia priorytetu dla każdego z wymienionych torów transmisji. Powiadomienia o zdarzeniach tworzone są automatycznie na podstawie zapisu z pamięci zdarzeń centrali alarmowej. Po zainstalowaniu aplikacji mobilnej INTEGRA CONTROL (np. w smartfonie) dostępne są powiadomienia PUSH.

Domyślnie sieć komórkowa jest zapasowym kanałem łączności dla sieci Ethernet. Duet ten pozwala na realizowanie dwutorowego monitoringu (Dual Path Reporting), zgodnego z normą EN 50136, a także na określenie priorytetu torów monitorowania zdarzeń (Ethernet, dane komórkowe i SMS).

✅ CECHY PRODUKTU (INT-GSM LTE):

• współpraca z centralami INTEGRA i INTEGRA Plus (w wersji 1.19 lub wyższej)
• obsługa 2 kart SIM
• możliwość sprawdzenia stanu konta pre-paid
• synchronizacja czasu z serwera NTP lub sieci komórkowej
• zdalne sterowanie: SMS, CLIP, aplikacja mobilna
• monitoring: dane komórkowe (TCP/UDP), wiadomości SMS
• możliwość współpracy z modułem ethernetowym ETHM-1 Plus (w wersji 2.07 lub wyższej): Dual Path Reporting, zgodny z EN 50136, zapasowy tor łączności
• obsługa systemu z aplikacji mobilnej INTEGRA CONTROL: Android (w wersji 4.2.7 lub wyższej) oraz iOS (w wersji 5.0 lub wyższej)
• programowanie central za pomocą DLOADX (w wersji 1.19.004 lub wyższej) - połączenie zdalne
• sterowanie systemem alarmowym przy użyciu GUARDX - połączenie zdalne
• współpraca z systemem INTEGRUM (integracja wielu systemów alarmowych bazujących na centralach INTEGRA i INTEGRA Plus)
• zdalna aktualizacja oprogramowania modułu przez UpServ

✅ Urządzenie umożliwia zdalne sterowanie systemem przy pomocy:

• aplikacji mobilnej INTEGRA CONTROL (GPRS);
• wiadomości SMS;
• bezkosztowej usługi CLIP;
• programu GUARDX (GPRS) - do administracji systemem.

Komunikacja przez sieć komórkową umożliwia bezprzewodowe połączenie centrali i komputera z zainstalowanymi programami DLOADX i GUARDX, a tym samym na konfigurację i zarządzanie systemem nawet z odległej lokalizacji.

✅ Połączenie z centralą alarmową możliwe jest na 2 sposoby:

1. bezpośrednio do magistrali manipulatorów i przez port RS-232
2. za pośrednictwem modułu komunikacyjnego ETHM-1 Plus: poprzez port RS-485

✅ SPECYFIKACJA TECHNICZNA (INT-GSM LTE):

• klasa środowiskowa wg EN50130-5: II
• temperatura pracy: -10...+55°C
• maksymalna wilgotność: 93% (±3%)
• napięcie zasilania: 12V DC (±15%)
• pobór prądu: 110 mA (w stanie gotowości), 450 mA (max.)
• wymiary płytki elektroniki: 80 x 57 mm
• waga: 44 g

modułami GSM, ISDN-MOD, ETHM-1, ETHM-1 Plus i modemem MDM56 BO).
