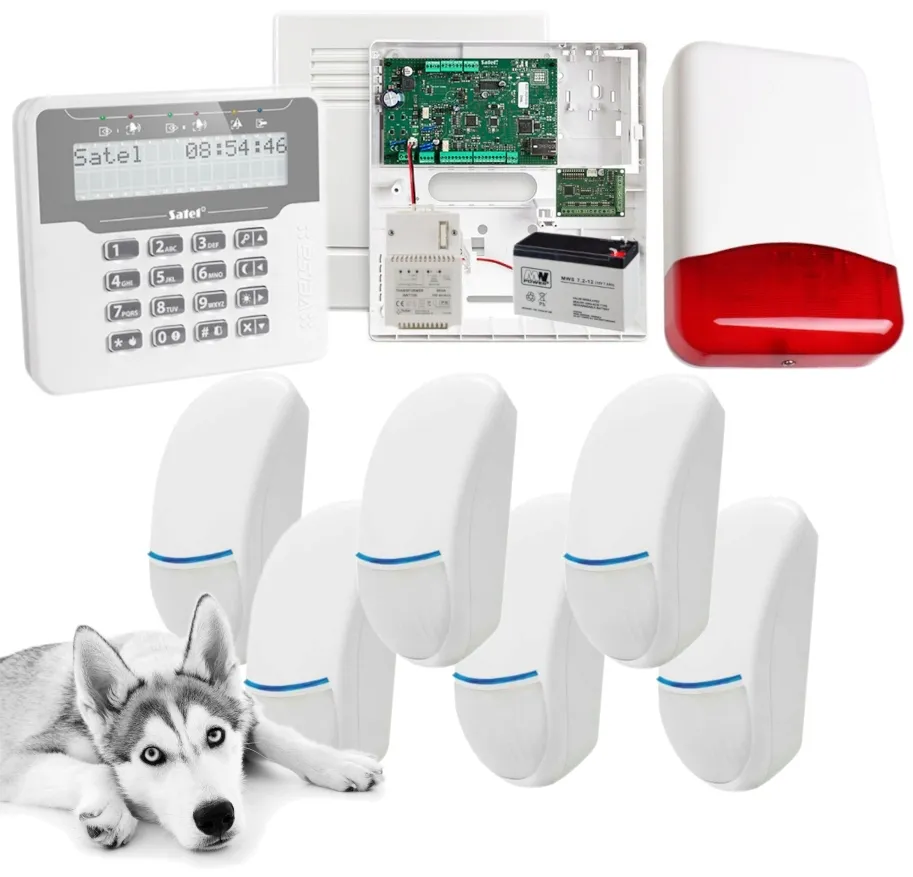

SYSTEM ALARMOWY SATEL VERSA IP LAN PUSH BINGO

W zestawie:

• sygnalizator akustyczny (montaż wewnątrz obudowy) - 1 szt;
• akcesoria do centrali (kołki montażowe, rezystory, przewód do akumulatora);
• przewodowa, wewnętrzna czujka BINGO Plus (odporny na zwierzęta do 15 kg) - 6 szt;
• przewodowy, zewnętrzny akustyczno-optyczny sygnalizator Yotogi TI700 - 1 szt;
• transformator Pulsar AWT150 40VA - 1 szt;
• akumulator bezobsługowy 12V 7Ah - 1 szt;
• instrukcja.

❗ Czujka sprzedawana jest bez uchwytu, który można nabyć osobno. Dostępne są: uchwyt uniwersalny (ścienny) lub SN 4 (ścienno-sufitowy).

Umożliwia stworzenie systemu przewodowego lub bezprzewodowego, a także hybrydowego, łączącego obie te formy instalacji. Współpracuje z kontrolerami ACU-120 i ACU-270, VERSA-MCU.

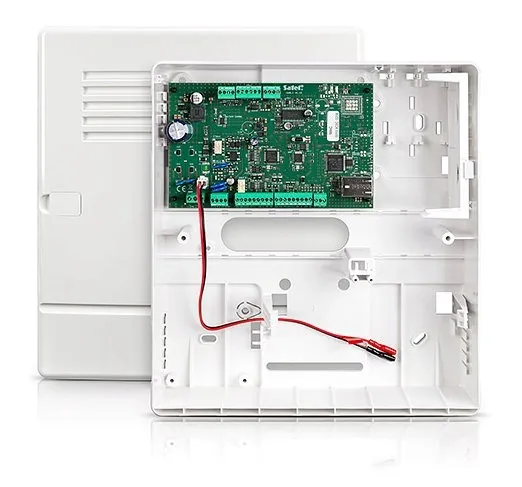

VERSA IP to rozwiązanie łączące w sobie funkcjonalności, które do tej pory były dostępne poprzez zastosowanie kilku odrębnych urządzeń. Jej płyta główna integruje moduły: ETHM, INT-VG, INT-AV oraz dialer PSTN. Dzięki temu centrala VERSA IP umożliwia komunikację dwoma kanałami (Ethernet i PSTN), zapewniając skuteczne przekazywanie informacji. Centrala VERSA IP nie posiada wbudowanego modułu GSM/GPRS.

✅ Centrala VERSA umożliwia korzystanie z trzech rodzajów czuwania:

• pełnego, w którym dozorowane są wszystkie wejścia wybranej strefy
• dziennego, w którym czuwają jedynie czujki obwodowe umożliwiając swobodne poruszanie się wewnątrz chronionego obszaru
• nocnego, w którym oprócz czujek obwodowych aktywne są czujki w pomieszczeniach nie wykorzystywanych w trakcie snu

 Posiada 4 programowalne wejścia przewodowe (rozbudowa za pomocą ekspanderów do 28), które zapewniają też obsługę czujek typu NO i NC oraz czujek roletowych i wibracyjnych, a także 5 programowalnych wyjść przewodowych (rozbudowa za pomocą ekspanderów do 12).

✅ CECHY PRODUKTU (VERSA IP):

• zgodność z EN50131 Grade 2
• 4 programowalne wejścia przewodowe (rozbudowa za pomocą ekspanderów do 28): obsługa czujek typu NO i NC oraz czujek roletowych i wibracyjnych; obsługa konfiguracji EOL i 2EOL; dodatkowe wejście sabotażowe typu NC
• 5 programowalnych wyjść przewodowych (rozbudowa za pomocą ekspandera do 12): 2 wyjścia wysokoprądowe; 2 wyjścia niskoprądowe typu OC; 1 wyjście przekaźnikowe
• 3 wyjścia zasilające
• wyjście do podłączenia montowanego w obudowie dedykowanego przetwornika piezoelektrycznego (sygnalizacja akustyczna)
• maksymalna liczba wejść programowalnych: 30
• maksymalna liczba wyjść programowalnych: 12
• podział systemu na 2 strefy: możliwość przypisania wejścia do 2 stref
• sterowanie systemem za pomocą: manipulatorów LCD lub LED; manipulatorów bezprzewodowych VERSA-LCDM-WRL; manipulatorów z ekranem dotykowym INT-TSG; kart zbliżeniowych; pilotów zdalnego sterowania
• wbudowane gniazdo USB-HID
• pamięć 2047 zdarzeń
• obsługa 30 użytkowników, z których każdemu można przydzielić: hasło, kartę zbliżeniową, pilota
• 4 timery umożliwiające automatyczne: załączanie/wyłączanie czuwania w strefach; sterowanie wyjściami (włączanie/wyłączanie światła, zraszanie ogrodu itp.)
• rozłączalne listwy zaciskowe

✅ SPECYFIKACJA TECHNICZNA (VERSA IP):​

• wejścia przewodowe programowalne: 4
• maksymalna liczba wejść programowalnych: 30
• wyjścia przewodowe programowalne: 5
• maksymalna liczba wyjść programowalnych: 12
• wyjścia zasilające: 3
• magistrale komunikacyjne: 1
• manipulatory: do 6
• strefy: 2
• komunikaty głosowe: 16
• komunikaty tekstowe: 64
• użytkownicy: 30
• timery: 4
• pamięć zdarzeń: 2047
• obciążalność wyjść programowalnych niskoprądowych: 50 mA​ / 12V DC
• obciążalność wyjść programowalnych wysokoprądowych: 1100 mA / 12V DC
• obciążalność wyjścia programowalnego przekaźnikowego: 1000 mA / 24 VDC
• obciążalność wyjścia KPD: 500 mA / 12V DC
• obciążalność wyjścia AUX: 500 mA / 12V DC
• obciążalność wyjścia +VR: 200 mA / 12V DC
• zalecany transformator: 40 VA
• wydajność prądowa zasilacza: 2 A
• klasa zabezpieczenia Grade 2
• temperatura pracy: -10°C...+55°C
• max. wilgotność: 93% (±3%)
• napięcie zasilania: 18V AC (±15%), 50-60Hz
• napięcie zgłoszenia awarii akumulatora: 11 V (±10%)
• napięcie odcięcia akumulatora: 10,5 V (±10%)
• prąd ładowania akumulatora: 800 mA
• napięcie wyjściowe zasilacza: 12V DC (±15%)
• zakres napięć wyjściowych: 10,5V…14V DC-
• pobór prądu: 120 mA (w stanie gotowości z sieci 230V), 160 mA (max. z sieci 230V)
• pobór prądu: 160 mA (w stanie gotowości z akumulatora), 200 mA (max. z akumulatora)
• wymiary płytki elektroniki: 173 x 105 mm
• wymiary obudowy  266 x 286 x 100 mm
• waga (z obudową i akcesoriami): 1220 g

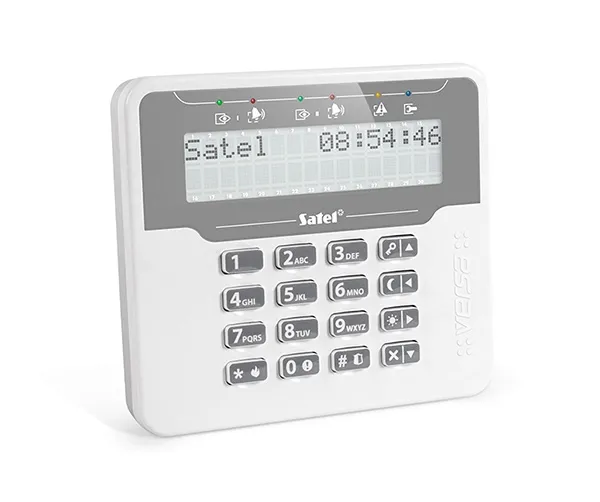

Dodatkowym jego atutem jest atrakcyjny design, dzięki któremu manipulator VERSA-LCDM-WH stanowić może prawdziwą ozdobę każdego wnętrza.

✅ SPECYFIKACJA TECHNICZNA (VERSA-LCDM-WH):

• diody LED informujące o stanie stref i systemu
• szybkie włączanie wybranego trybu czuwania przy pomocy klawiszy funkcyjnych
• alarmy NAPAD, POŻAR, POMOC wywoływane z klawiatury
• podświetlenie wyświetlacza i klawiszy
• sygnalizacja dźwiękowa wybranych zdarzeń w systemie
• sygnalizacja utraty łączności z centralą
• atrakcyjny design
• temperatura pracy: -10…+55 °C
• napięcie zasilania: 12V DC
• pobór prądu: 50 mA (w stanie gotowości), 60 mA (max.)
• wymiary obudowy: 139 x 124 x 22 mm
• waga: 236g

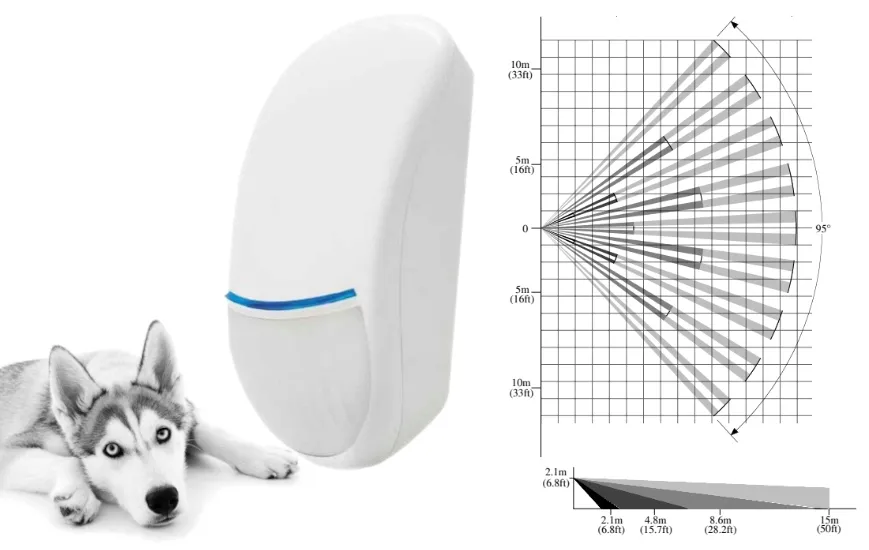

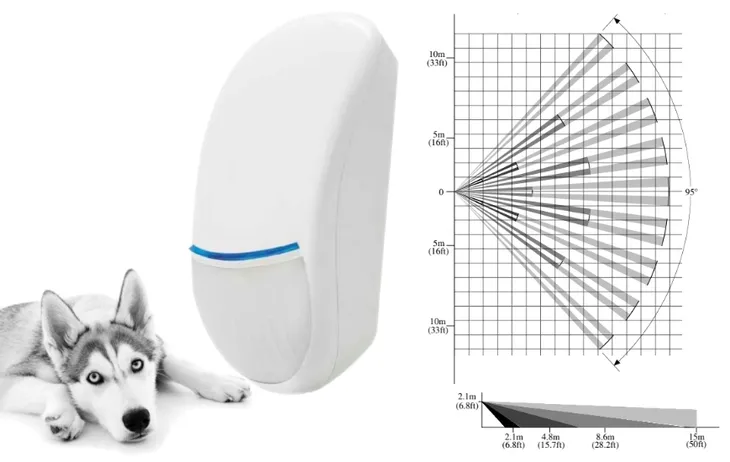

PRZEWODOWA, WEWNĘTRZNA CZUJKA RUCHU PIR BINGO Plus posiada wyłącznie cyfrowe sensory PIR, dzięki czemu unika konwersji typowej dla tradycyjnych czujników, jest znacznie dokładniejsza w wykrywaniu wtargnięć, nie ulega zakłóceniom takim jak: światło białe, ultrafioletowe, zmiana temperatury, ruch powietrza z systemów ogrzewania/chłodzenia, a także jest całkowicie odporna na promieniowanie elektromagnetyczne.

Wyposażono ją również w zasięg do 15m, kąt wykrywania 100 stopni oraz odporność na zwierzęta domowe o wadze do 15kg.

✅ CECHY PRODUKTU (BINGO Plus):

• zasięg 15 m
• kąt wykrywania: 100 stopni
• odporność na zwierzęta do 15 kg
• soczewki w technologii Fresnel Technologies, Inc. Technologia LODIFF® do realizacji optyki w połączeniu z materiałami POLY IR®
• cyfrowy filtr światła białego
• bardzo wysoka odporność na RFI (brak tradycyjnych wzmacniaczy)
• brak elementów analogowych, w pełni cyfrowy PIR jest podłączony bezpośrednio do mikroprocesora
• zalecana wysokość montażu: 1.8~2.1m
• włączanie/wyłączanie sygnalizacji – niebieska dioda LED
• licznik impulsów (1 lub 2 impulsy)
• dodatkowe złącze EOL
• tamper

✅ SPECYFIKACJA TECHNICZNA (BINGO Plus):

• zasięg detekcji: 15 m
• kąt: 100 st.
• soczewka Fresnel LODIFF® POLY IR® 4 materiał
• dioda LED: niebieska
• czas trwania alarmu: 2 sek.
• autotest: brak
• walk test LED: tak
• przekaźnik: tak
• wbudowane EOL rezystory: tak
• strefa podejścia: tak
• sabotaż otwarcia i zerwania: tak
• antymasking: brak
• licznik impulsów: tak
• odporność RFI: 30V/m
• kompensacja temperatury: tak
• normy: EN 50131-2-2 Grade 2 EN 50131-2-2 Class II
• montaż: sufitowy lub ścienny
• materiał: ABS
• zalecana wysokość montażu: 1.8 - 2.1 m
• temperatura pracy: -10 st. C ... +40 st. C
• napięcie zasilające: 13.8V DC
• wymiary: 114 x 63 x 40 mm

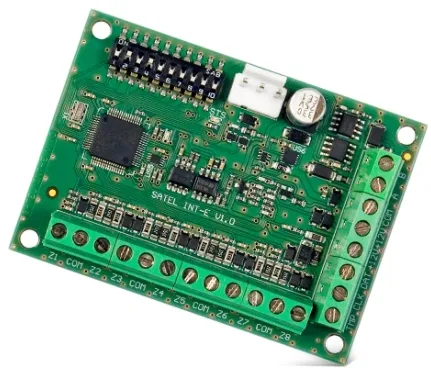

Urządzenie oferuje rozbudowę systemu o 8 przewodowych wejść, a także bezpośrednie podłączenie czujek roletowych i wibracyjnych. Dodatkowe wejście sabotażowe ułatwia wykrywanie nieautoryzowanego otwarcia obudowy, w której umieszczony jest moduł.

✅ CECHY PRODUKTU (INT-E):

• rozbudowa systemu o 8 wejść
• obsługa konfiguracji: NO, NC; EOL, 2EOL/NO, 2EOL/NC (tylko centrale alarmowe); 3EOL (tylko INTEGRA Plus)
• programowanie wartości rezystancji parametrycznej (tylko centrale alarmowe)
• obsługa czujek wibracyjnych i roletowych (tylko centrale alarmowe)
• możliwość podłączenia do magistrali RS-485 (aktualizacja oprogramowania za pośrednictwem magistrali).

✅ SPECYFIKACJA TECHNICZNA (INT-E):

• obciążalność wyjścia +12V: 2,5A / 12V DC
• stopień zabezpieczenia wg EN 50131 (bez zasilacza): Grade 3
• stopień zabezpieczenia wg EN 50131 (z zasilaczem APS-412): Grade 2
• klasa środowiskowa wgEN50130-5: II
• temperatura pracy: -10 st. C... +55 st. C
• max. wilgotność: 93% (+/- 3%)- napięcie zasilania: 12V DC (+/- 15%)
• pobór prądu: 35 mA (stan gotowości), 80 mA (max.)
• wymiary: 80 x 57 mm
• waga: 47 g

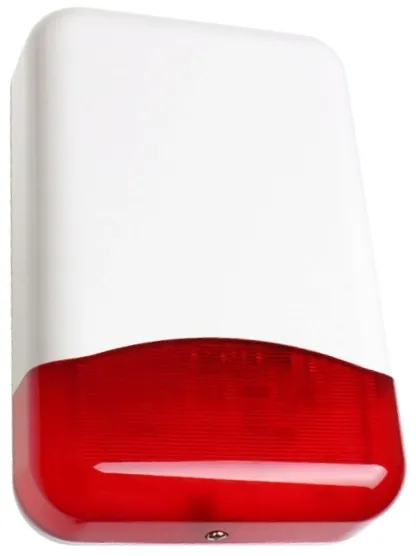

ZEWNĘTRZNY, PRZEWODOWY SYGNALIZATOR Yotogi TI700 wyposażono w przetwornik piezoelektryczny emitujący dźwięk o natężeniu max. 120 dB. Sygnalizacja optyczna realizowana jest za pomocą diod LED. Urządzenie wyposażono w 3 systemy antysabotażowe: otwarcie obudowy, oderwanie od podłoża oraz próbę zapiankowania. Przy montażu instalator może wybrać sposób modulacji sygnału akustycznego, dodatkowo można niezależnie wyzwolić sygnał akustyczny i optyczny. Obudowę sygnalizatora wykonano z dobrej jakości tworzywa sztucznego.

✅ SPECYFIKACJA TECHNICZNA (TI700):

• sygnalizacja optyczna za pomocą jasnych diod LED
• potrójne zabezpieczenie antysabotażowe (otwarcie obudowy, zerwanie ze ściany, zapiankowanie)
• natężenie dźwięku: max. 120dB
• temperatura pracy: -35°C +60°C
• napięcie zasilania: 12VDC
• pobór prądu (średnio): sygnalizacja akustyczna do 250mA, optyczna 35mA
• wymiary: 300 x 300 x 78mm
• waga: 0,9kg

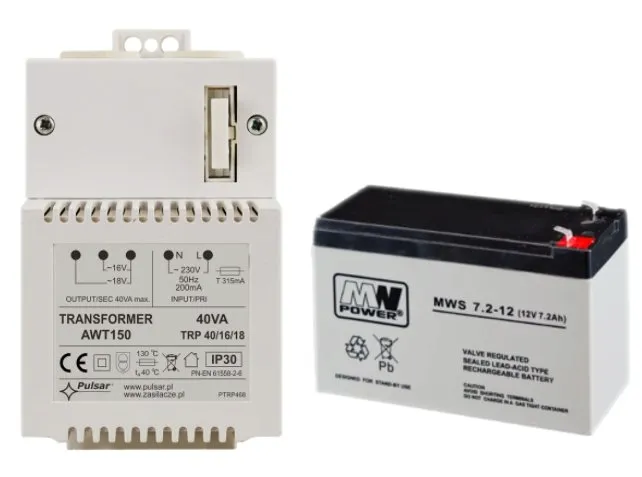

TRANSFORMATOR Pulsar AWT150 przeznaczony jest do zasilania urządzeń wymagających napięcia AC: U1, U2 lub U3.

✅ SPECYFIKACJA TECHNICZNA (AWT150):

• napięcie zasilania: 230V AC / 50 Hz
• napięcie wyjściowe (U1/U2/U3): 16V / 18V
• moc: 40VA
• prąd pobierany przy nominalnym obciążeniu z sieci ~230V: 0,20A
• prąd wyjściowy nominalny (I1/I2/I3): 2,2A / 2,0A
• zabezpieczenie przeciwzwarciowe i przeciążeniowe: bezpiecznik F w obwodzie pierwotnym transformatora(T 315 mA/250V)
• zabezpieczenie termiczne: 130 st. C (niepowracalne)
• złącza podłączeniowe: AWG 24-12, 2.5 mm2
• stopień ochrony: IP30
• obudowa: PC/ABC, UL94-V0
• temperatura pracy / klasa cieplna: -10 st. C ... +40 st. C / Ta 40B
• wilgotność względna: 90%
• wymiary: 72 x 115 x 70 mm

AKUMULATOR BEZOBSŁUGOWY 12V 7Ah:

• napięcie nominalne 12V
• pojemność nominalna 7Ah
• wymiary: 151 x 65 x 94 mm (dł./szer./wys.), wysokość całkowita: 100mm
• waga 2,0kg
