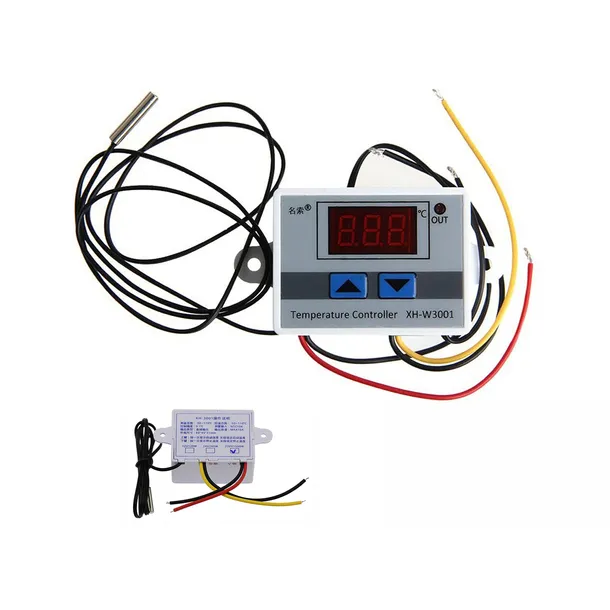

Termostat 230V XH-W3001

REGULATOR TEMPERATURY TERMOSTAT ELEKTRONICZNY 230V XH-W3001 AC110-230V W3001

Regulator temperatury W3001 umożliwia sterowanie różnego rodzaju urządzeniami elektrycznymi takimi jak: pompy CO, pompy wody, pompy cyrkulacyjne itp.

Prosty i niezawodny układ do sterownia temperatura. Sterownik może pracować w trybie "chłodzenia" jak i "grzania", co powoduje, iż jest to bardzo uniwersalny układ. Dane techniczne:

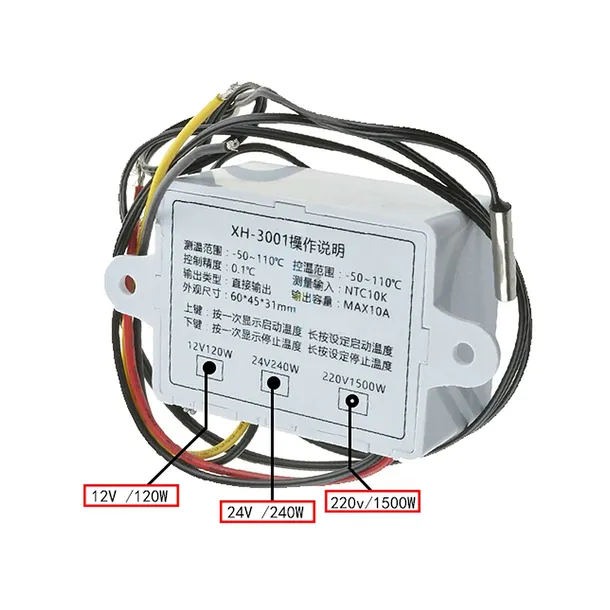

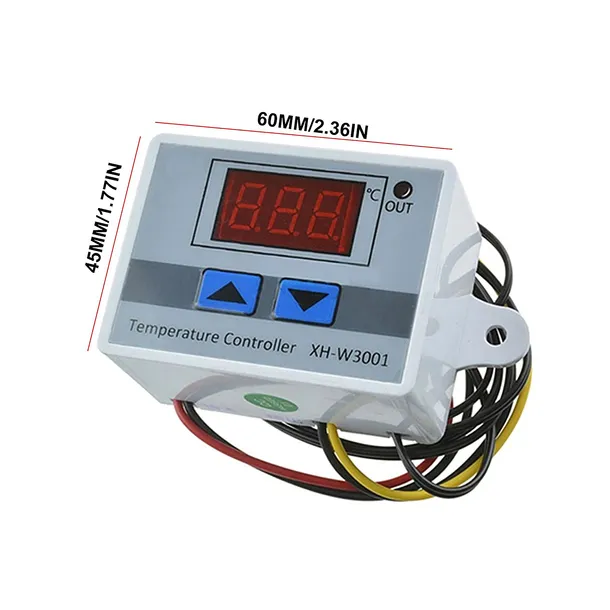

Napięcie wejściowe (zasilające): AC 110-230V Pomiar temperatury: -50°C - +110°C Maksymalny prąd obciążenia przekaźnika: 1500W Rozdzielczość pomiaru temperatury: 0,1°C (do 99,9°C) Częstotliwość odświeżania temperatury: 0,5s Zastosowany czujnik: NTC10K Sonda pomiaru temperatury: wodoodporna Długość przewodu z sondą: 100cm Długość pozostałych przewodów: 8-10cm Wyświetlacz: LED 3 cyfry Kolor wyświetlacza: czerwony Wymiary obudowy bez mocowań: 60 x 45 x 31 mm Rozstaw otworów w mocowaniach: 73 mm

Programowanie:

Ustawienie temperatury włączającej urządzenie podłączonego pod sterownik (start):

Należy przytrzymać przycisk ^ przez 3 sekundy aby uruchomić tryb edycji temperatury - ekran powinien zacząć migać. Podczas trybu edycji możemy ustawić żądaną temperaturę za pomocą przycisków ^ i ˇ. Po ustawieniu temperatury nie dotykaj przycisków przez 3 sekundy aby ustawiona temperatura została zapamiętana.

Ustawienie temperatury wyłączającej urządzenie podłączonego pod sterownik (stop):

Należy przytrzymać przycisk ˇ przez 3 sekundy aby uruchomić tryb edycji temperatury - ekran powinien zacząć migać. Podczas trybu edycji możemy ustawić żądaną temperaturę za pomocą przycisków ^ i ˇ. Po ustawieniu temperatury nie dotykaj przycisków przez 3 sekundy aby ustawiona temperatura została zapamiętana.

Aby sprawdzić ustawioną temperaturę załączania (start) lub temperaturę docelową (stop) należy raz przycisnąć przycisk lub .

Temperatura załączania ^START niższa niż temperatura wyłączania ˇSTOP - TRYB OGRZEWANIA

Temperatura załączania ^START wyższa niż temperatura wyłączania ˇSTOP - TRYB CHŁODZENIA.

Czerwony przewód: zasilanie (czarny - neutralny).

Żółty przewód: odbiornik, którego pracą ma sterować termostat (czarny - neutralny).
