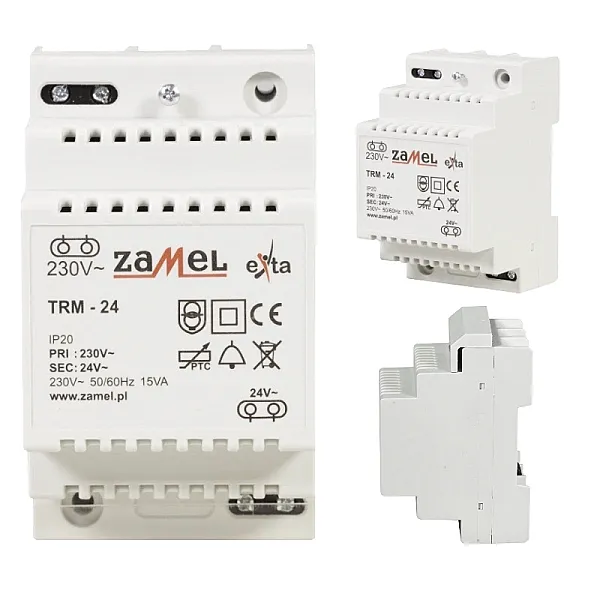

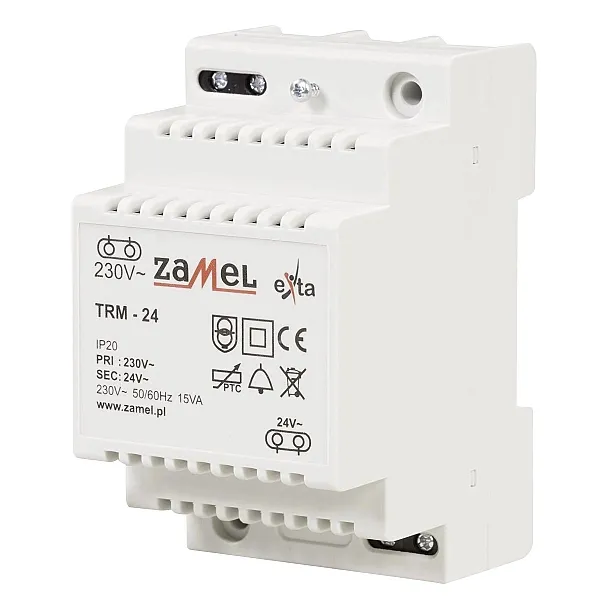

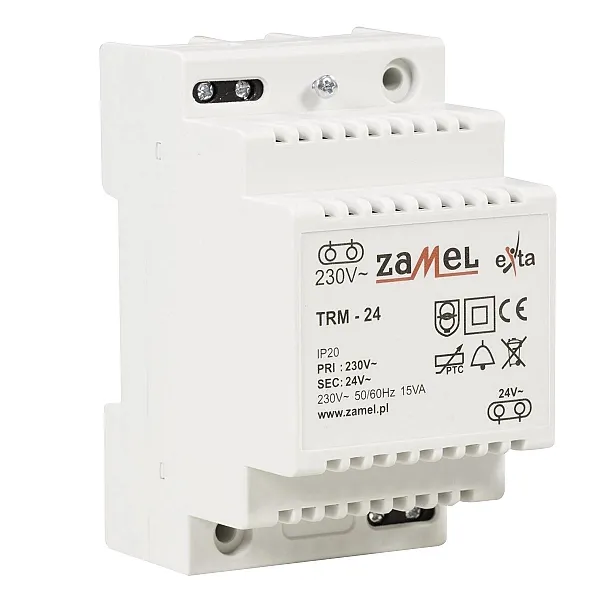

Transformator modułowy 230/24V AC TRM-24 ZAMEL

Transformator na szynę lub natynkowy 24/230V AC 15VA

ZAMEL TRM-24

✔️ Zasilanie układów elektronicznych

✔️ Zastosowanie jako transformatory do dzwonków i gongów

✔️ Obudowa trzymodułowa na szynę TH35 lub natynkowo

✔️ Wewnętrzne zabezpieczenie termiczne

✔️ Odporne na zwarcia i przeciążenia

Transformatory TRM-24 służą do zasilania układów elektronicznych w których wymagane jest obniżanie wartości napięcia sieciowego do wymaganego poziomu.

Uniwersalna obudowa daje możliwość montażu zarówno na szynie TH35 jak i natynkowo.

Dostępne są wersje z różnymi napięciami wyjściowymi: 8V AC, 12V AC, 24V AC oraz uniwersalny z napięciami: 3V AC, 5V AC, 8V AC.

Zestaw składa się z

• 1 szt. Transformator 24/230V AC 15VA TRM-24
• Instrukcję obsługi w języku polskim

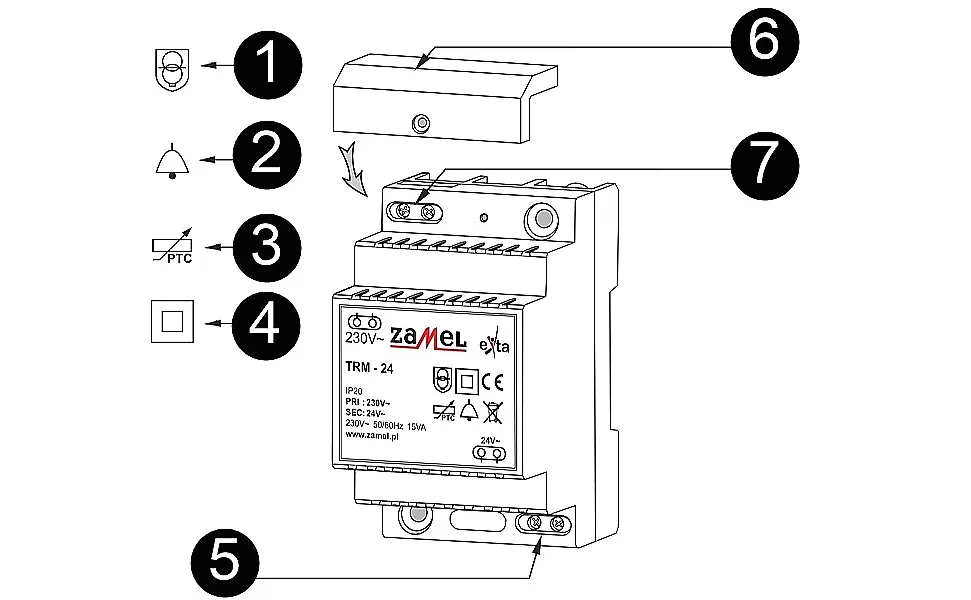

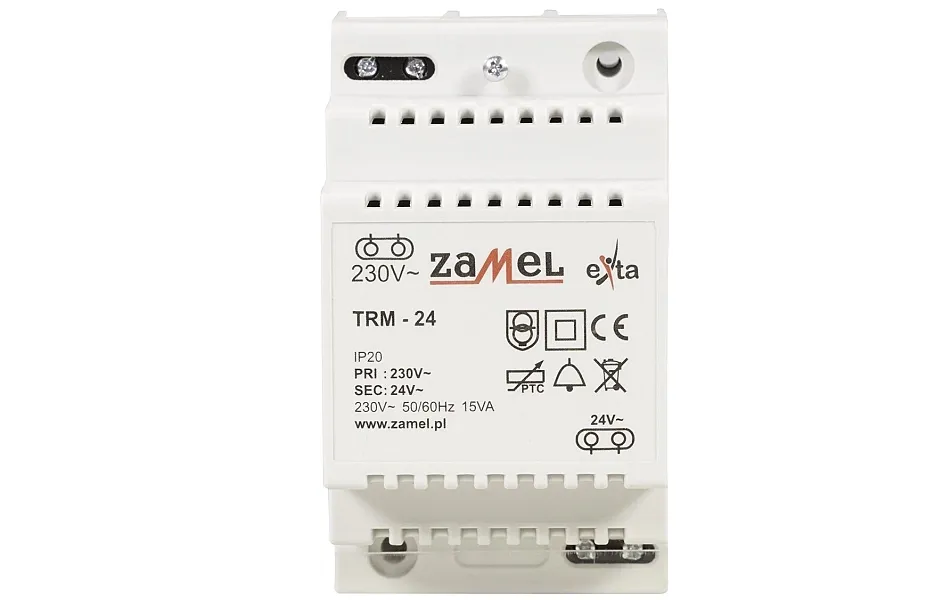

Opis i legenda oznaczeń

1. Transformator bezpieczeństwa odporny na zwarcie (bezpośrednio lub pośrednio).
2. Transformator do dzwonków i gongów odporny na zwarcie (bezwarunkowo lub warunkowo).
3. Wewnętrzne zabezpieczenie termiczne transformatora przed przeciążeniem lub zwarciem.
4. Konstrukcja wykonana w II klasie ochronności.
5. Osłona zabezpieczająca
6. Zaciski zasilania (230 V AC)
7. Zaciski wyjściowe (24 V AC)

Montaż

1. Rozłączyć obwód zasilania bezpiecznikiem, wyłącznikiem nadmiarowoprądowym lub rozłącznikiem izolacyjnym przyłączonymi do odpowiedniego obwodu.
2. Sprawdzić odpowiednim przyrządem stan beznapięciowy na przewodach zasilających.
3. Zamontować urządzenie TRM‑xxx w rozdzielni na szynie TH 35 lub natynkowo.
4. Podłączyć przewody pod zaciski .
5. W przypadku montażu natynkowego przykręcić osłonę zabezpieczającą.
6. Załączyć obwód zasilania.

Dane techniczne:

• Prąd stanu jałowego: maks. 32 mA AC (U=230 V AC, f=50 Hz)
• Napięcie wtórne jałowe: 28,7 V AC
• Tolerancja napięcia wtórnego jałowego: +/- 5 %
• Znamionowy prąd wtórny: 0,625 A AC
• Znamionowe napięcie wtórne: 24 V AC
• Tolerancja znamionowego napięcia wtórnego: +/- 5 %
• Znamionowe napięcie pierwotne: 230 V AC
• Częstotliwość znamionowa: 50 / 60 Hz
• Znamionowa moc: 15 VA
• Znamionowa temperatura otoczenia: +40 C
• Dopuszczalny średni przyrost temperatury uzwojeń: 80 C
• Liczba zacisków przyłączeniowych: 4 (6 dla TRM-358)
• Klasa ochronności: II
• Cieplna klasa izolacji: B (120 C)
• Rodzaj pracy: ciągła
• Przekrój przewodów przyłączeniowych: 0,2 / 2,50 mm2
• Pozycja pracy: dowolna
• Mocowanie obudowy: szyna TH 35 (PN-EN 60715) lub natynkowo
• Stopień ochrony obudowy: IP20 (PN-EN 60529)
• Kategoria przepięciowa: II
• Stopień zanieczyszczenia w otoczeniu obudowy: P2
• Napięcie udarowe: 2,1 kV
• Wymiary: trzymodułowa (53 mm) 90x53x66 mm
• Waga: 0,474 kg
• Zgodność z normami: PN-EN 61558-1, PN-EN 61558-2-6
