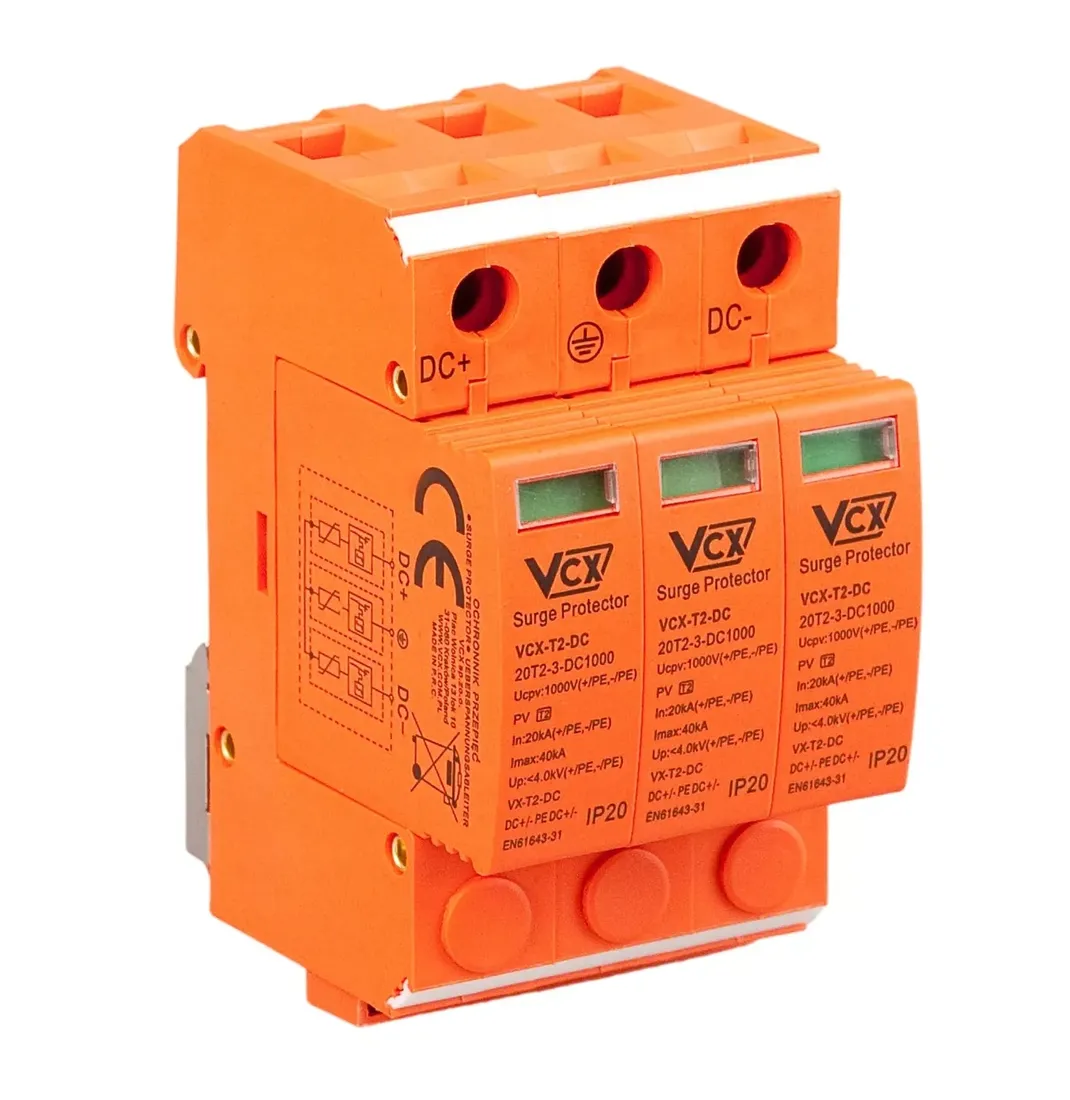

VCX OGRANICZNIK DC C3P 1200V ORANGE

OGRANICZNIK PRZEPIĘĆ FOTOWOLTAICZNY DC KLASY T2 (C) 3P 1200V PROFESSIONAL

• KOD TOWARU: VCX-DC C3P 1200V

DEDYKOWANE SĄ DO OCHRONY INSTALACJI FOTOWOLTAICZNYCH

• Wykonane w technologii warystorowo-iskiernikowej (MOV+GDT+MOV).
• Wyposażone są w wizualny wskaźnik działania (zielony – ochrona, czerwony – brak ochrony).

DANE TECHNICZNE

• Klasa ochrony: T2
• Ilość biegunów: 3
• Wykonanie: warystorowe
• Przyłącza max: 35mm2
• Znamionowe napięcie pracy: Un 1200V DC (+PE, -PE)
• Prąd próbny: In(8/20) 20 kA (+PE, -PE)
• Prąd max: Imax(8/20) 40 kA
• Napięciowy poziom ochrony: Up
• Temperatura składowania: -30/+70°C
• Temperatura otoczenia pracy: -30/+50°C
• Klasa szczelności: IP 20

SCHEMAT PODŁĄCZEŃ

Ochronnik posiadazintegrowane zabezpieczenie termiczne - nie wymaga dodatkowego dobezpieczenia (choć jest ono zawsze zalecane). W przypadku jego zastosowania rekomenduje się użyć wkładki bezpiecznikowej topikowej 1200VDC/125A gG lub bezpiecznika 1200VDC/40A typ C.
