WIDEODOMOFON VIDEODOMOFON DOMOFON 2 MONITORY

WIDEODOMOFON JEDNORODZINNY EURA VDP-52A3

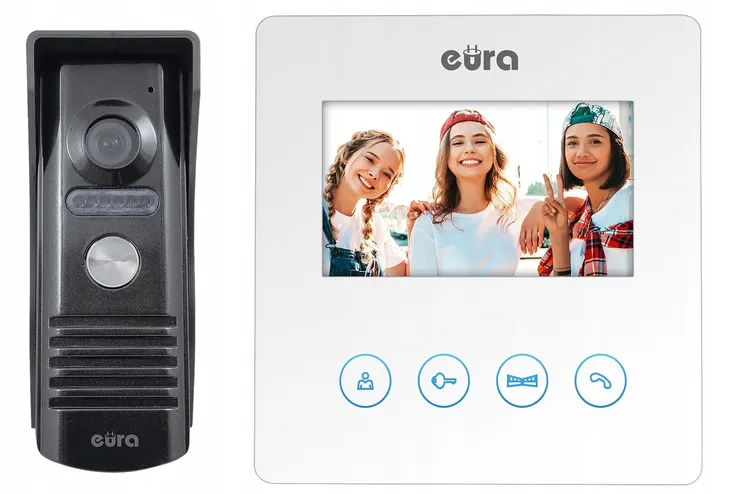

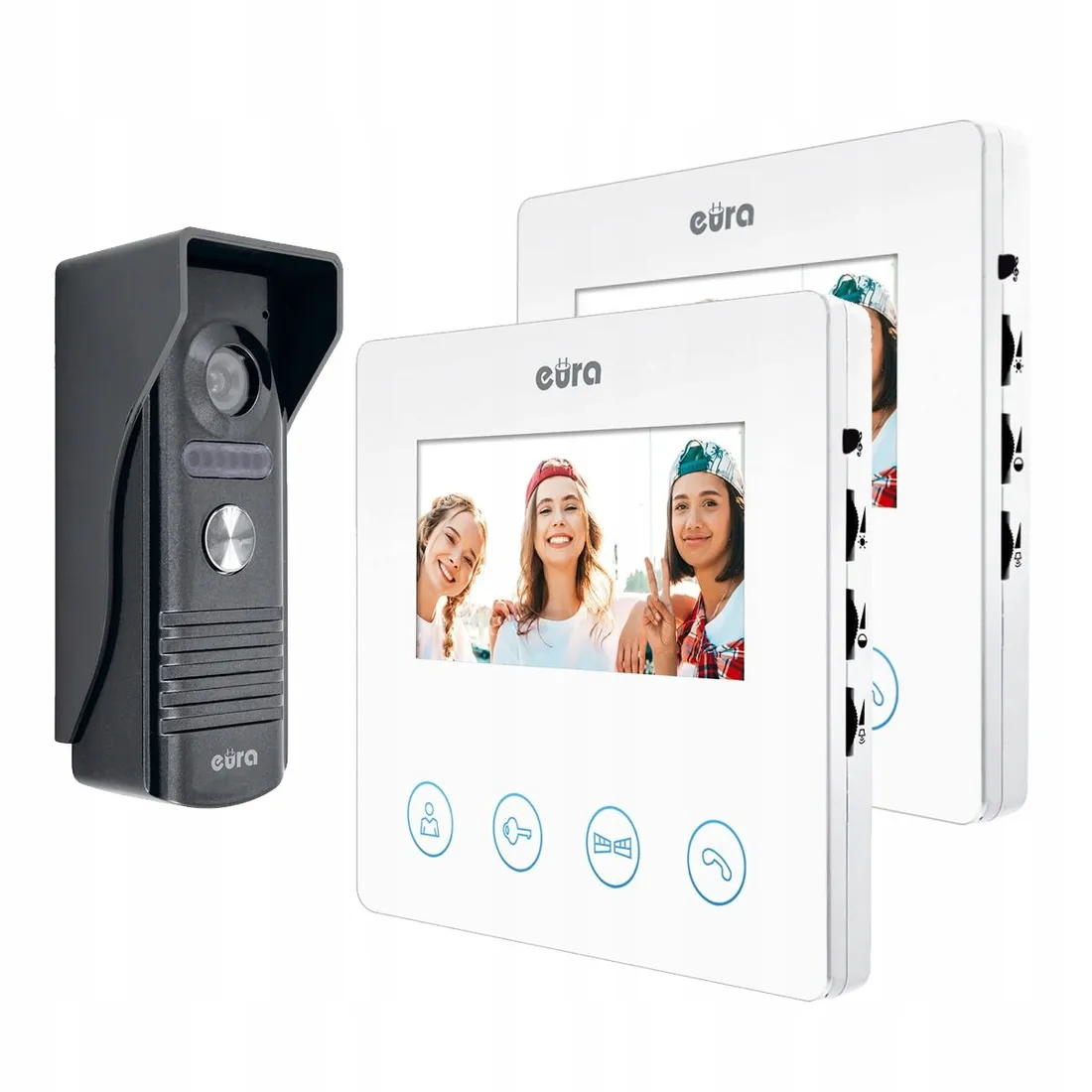

W SKŁAD ZESTAWU WCHODZĄ:

- Kaseta zewnętrzna EURA VDA-10A3

- 2x Monitor wideodomofonu EURA VDA-52A3

Monitor wyposażony jest w kolorowy wyświetlacz LCD o przekątnej 4,3” oraz dotykowe klawisze.

Oprócz standardowych funkcji komunikacji z osobą odwiedzającą, podglądu otoczenia kamery oraz sterowania ryglem przy wejściu na posesję, monitor umożliwia sterowanie drugim wejściem na posesję. Pokrętła regulacyjne umożliwiają dostosowanie głośności rozmowy, jasności oraz nasycenia obrazu. Używając przycisku znajdującego się nad nimi użytkownik może wybrać jedną z 16 dostępnych melodii gongu.

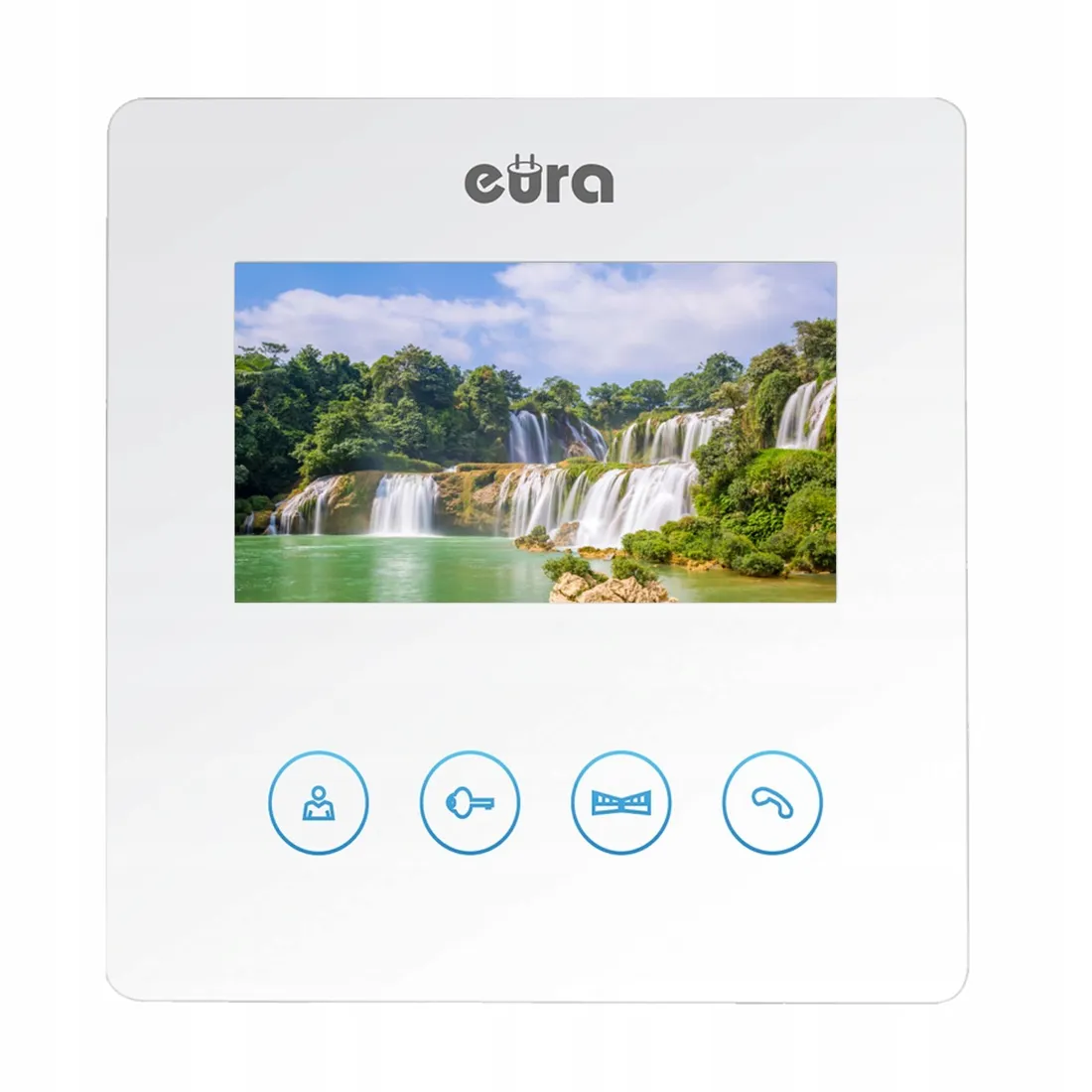

2x MONITOR - VDA-52A3

• Czas aktywacji rygla: 3s / 1s
• Pobór mocy monitora - czuwanie / praca: 1,5 W / 5 W
• Wielkość ekranu monitora: 4,3”
• Typ ekranu: Kolor LCD
• Rozdzielczość ekranu: 480 × 272 pikseli
• Rodzaje wyjść:

  Wyjście 1: 12V DC 350mA

  Wyjście 2: N.O. 1A/ 24V DC Max

• Głośnomówiący: Tak
• Temperaturowy zakres pracy monitora: 0ºC ~ +40ºC

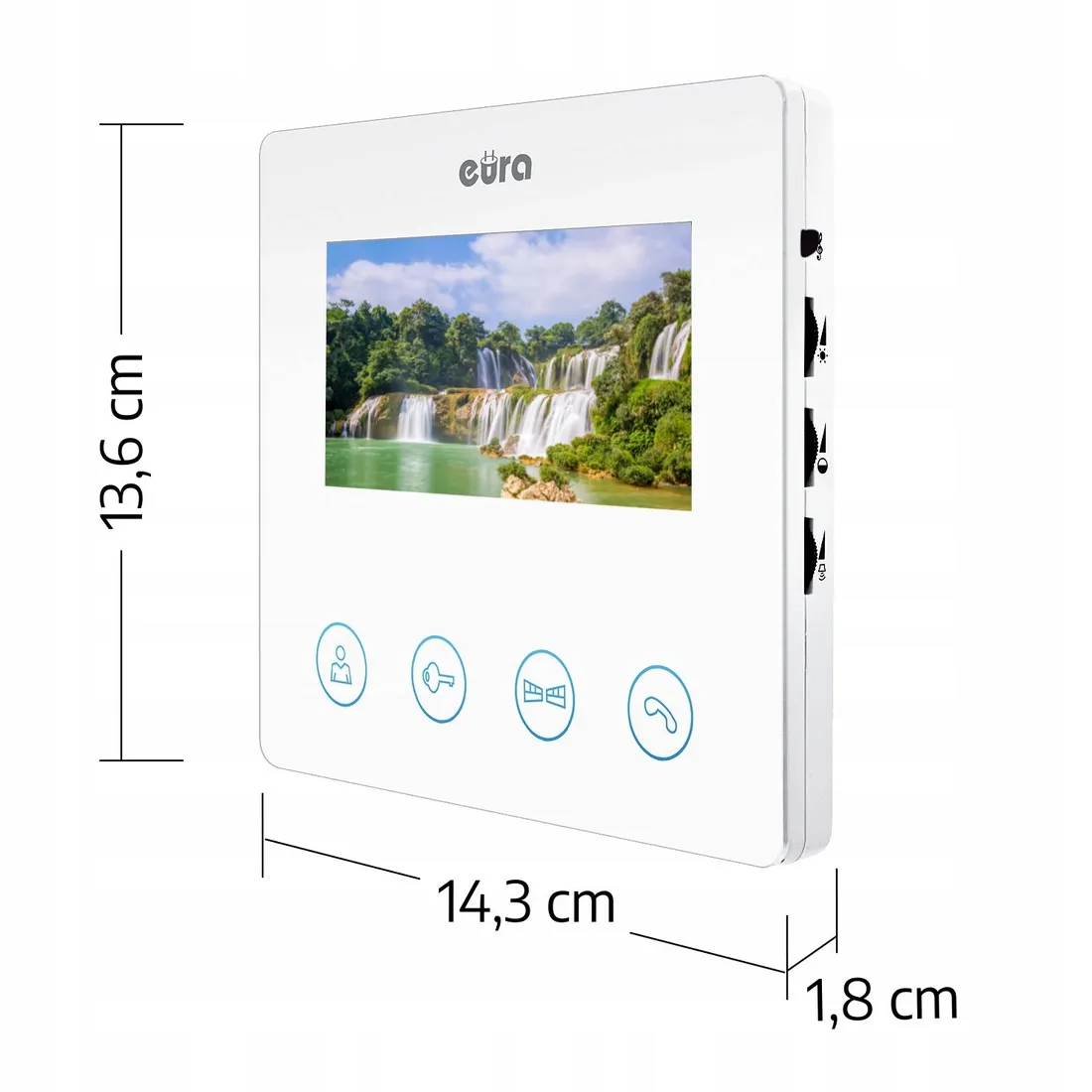

• Wymiary monitora (W x SZ x G): 136 x 143 x 18 mm
• Waga netto monitora: 245 g

Wyposażona w daszek ochronny kaseta zewnętrzna, o współczynniku ochrony IP44 umożliwia prawidłową pracę wideodomofonu nawet w trudnych warunkach atmosferycznych.

Wysokiej jakości kamera zapewnia doskonałe parametry obrazu, również w nocy - dzięki 6 podczerwonym diodom LED umożliwiającym podgląd otoczenia kasety zewnętrznej przy niedostatecznym natężeniu oświetlenia.

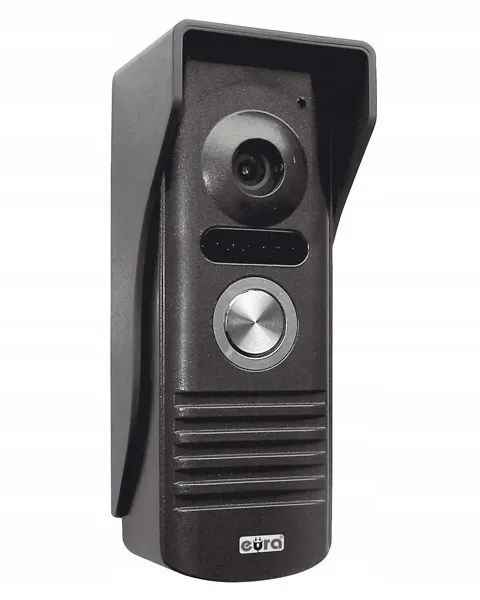

KASETA ZEWNĘTRZNA - VDA-10A3

• Napięcie zasilania kasety zewnętrznej: 12V DC
• Współczynnik ochrony: IP44
• Rozdzielczość obrazu: 700 TVL
• Kąt widzenia kamery w poziomie: 54º
• Typ przetwornika kamery: Kolor CMOS
• Daszek ochronny: Tak
• Materiał obudowy: Stop aluminium
• Sposób montażu: Natynkowy
• Temperaturowy zakres pracy kasety: -18ºC ~ +50ºC
• Wymiary kasety zewn. (W x SZ x G): 144 x 64 x 52 mm
• Waga netto kasety: 178 g

UWAGA!

DO ZESTAWU DOŁĄCZONY JEST ZASILACZ SIECIOWY VZA-63A3

DODATKOWE INFORMACJE

1. Jaki przewód muszę zastosować do połączenia monitora z panelem zewnętrznym?

Projektując instalację elektryczną należy uwzględnić odpowiedni przekrój przewodów:

• do 30m - zalecany przewód XzTKMXpw 4x2 x0,5mm2
• do 50m - zalecany przewód XzTKMXpw 4x2 x0,8mm2

2. Jaki przewód muszę zastosować do połączenia panelu zewnętrznego z ryglem (elektrozaczepem)?

Przewód łączący elektrozaczep z kasetą zewnętrzną powinien być min. 2x1mm2

3. Czy panel zewnętrzny może być narażone na deszcz i śnieg?

Tak, urządzenie posiada wysoki współczynnik woodoporności IP44, dzięki czemu może być narażone na czynniki atmosferyczne.

4. Czy mogę zastosować zasilacz na szynę DIN?

Tak, w swojej ofercie mamy takie zasilacze.

5. Czy elektrozaczep wymaga dodatkowego zasilania?

Nie, ponieważ rygiel zasilany jest z pozycji monitora.

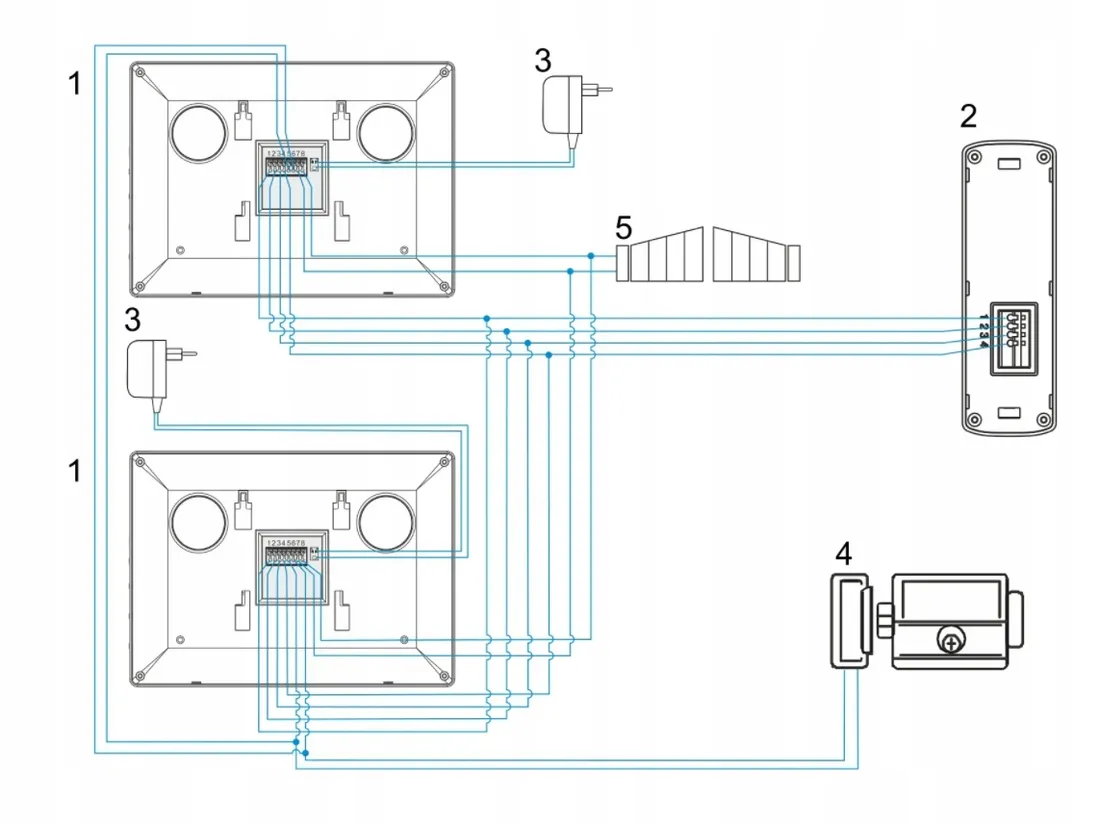

SCHEMAT PODŁĄCZENIA

OPIS SCHEMATU:

1. monitory VDA-52A3

2. kaseta zewnętrzna VDA-10A3

3. zasilacz sieciowy

4. elektrozaczep

5. wyjście na bramę
