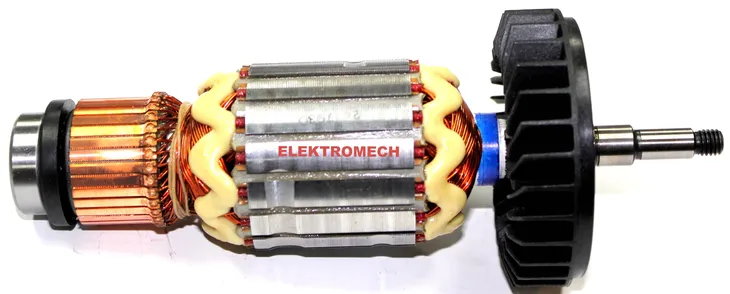

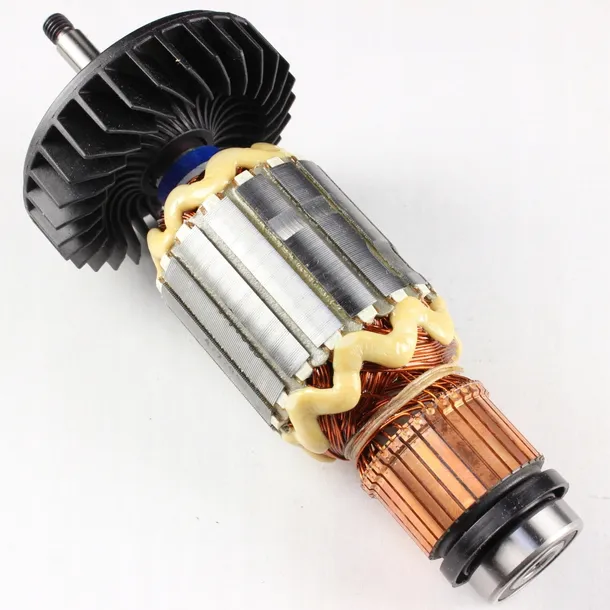

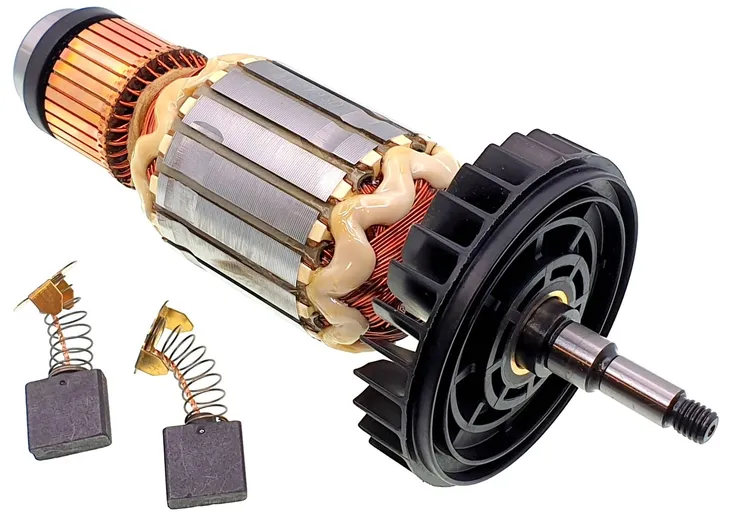

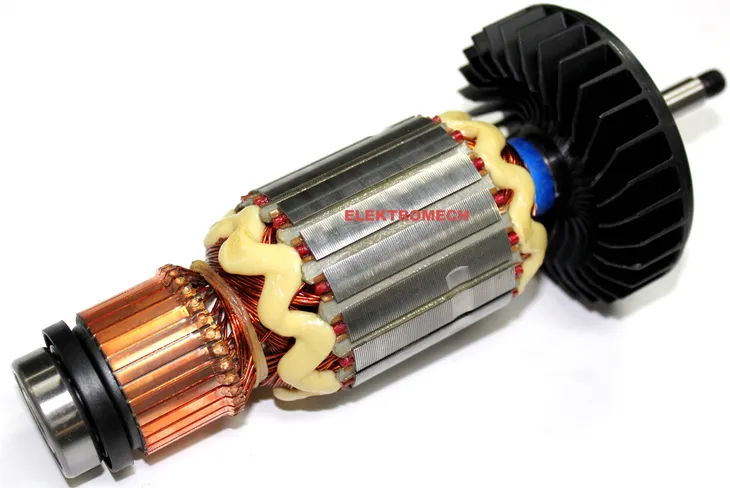

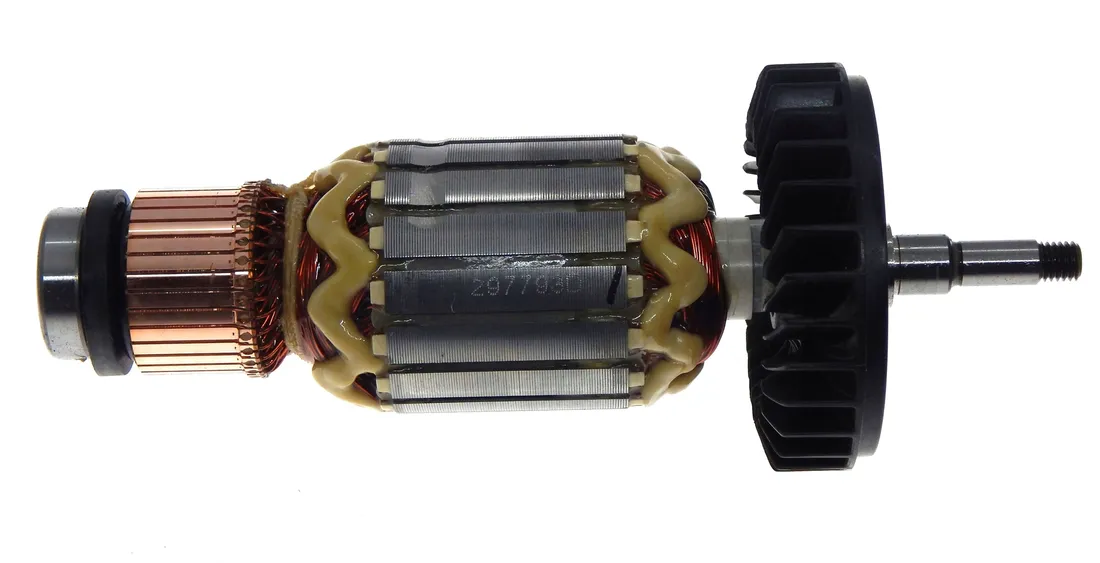

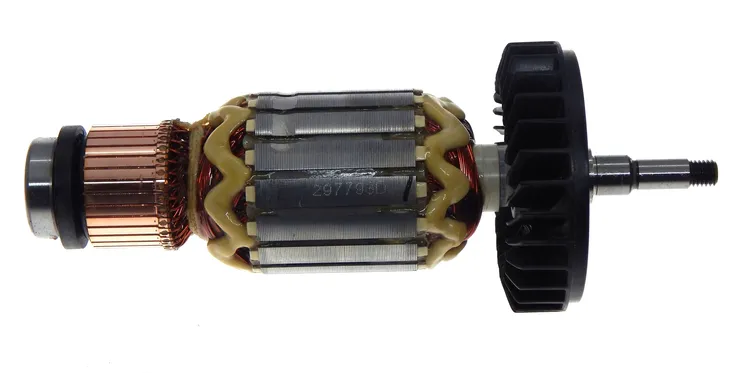

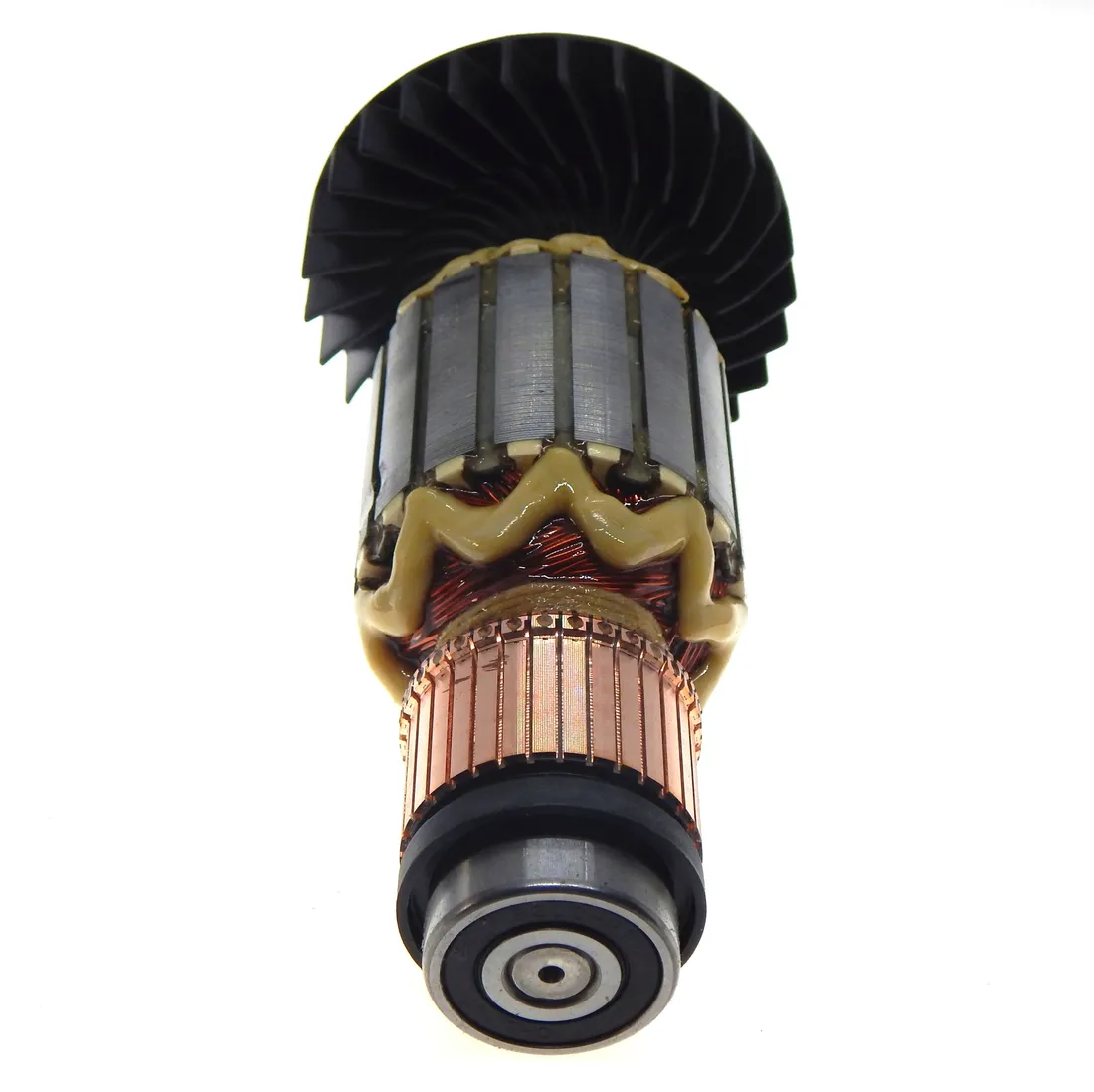

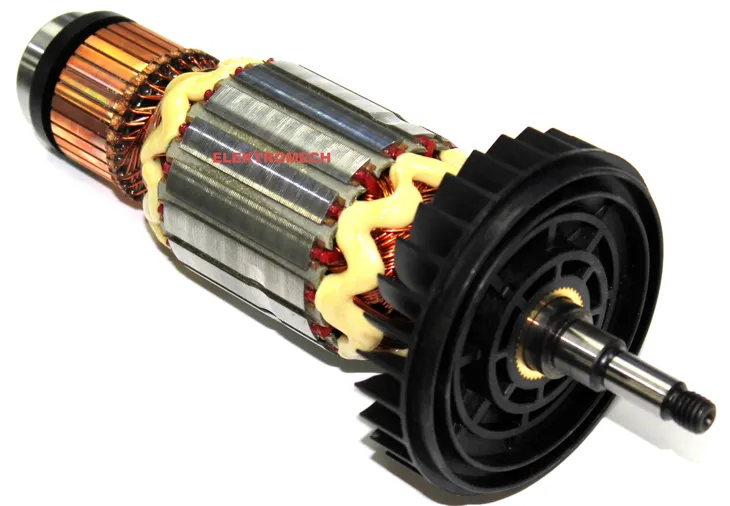

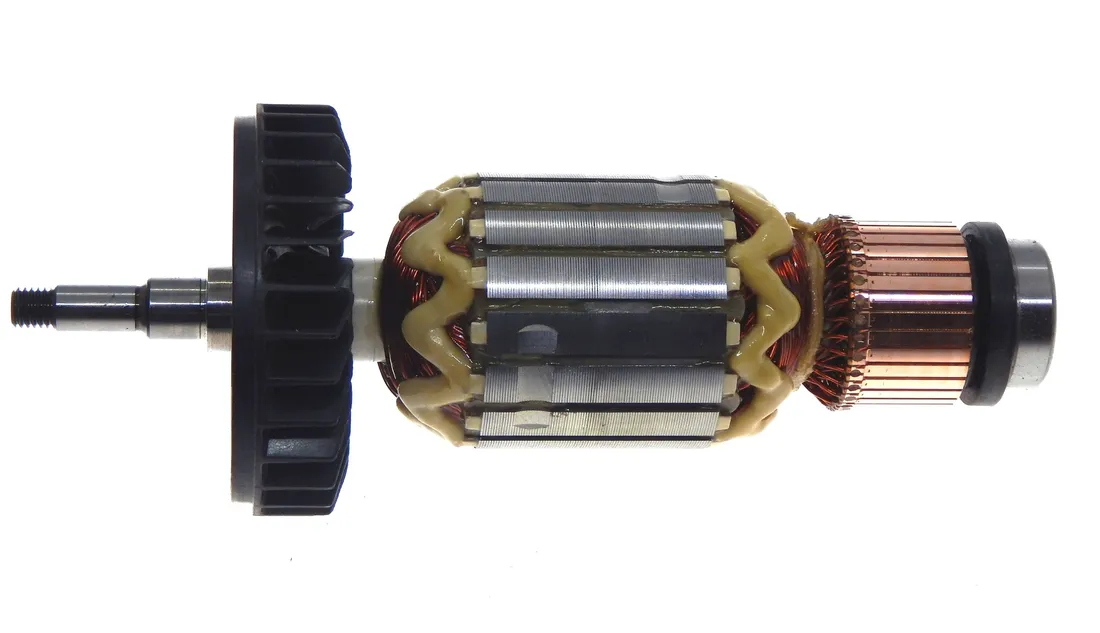

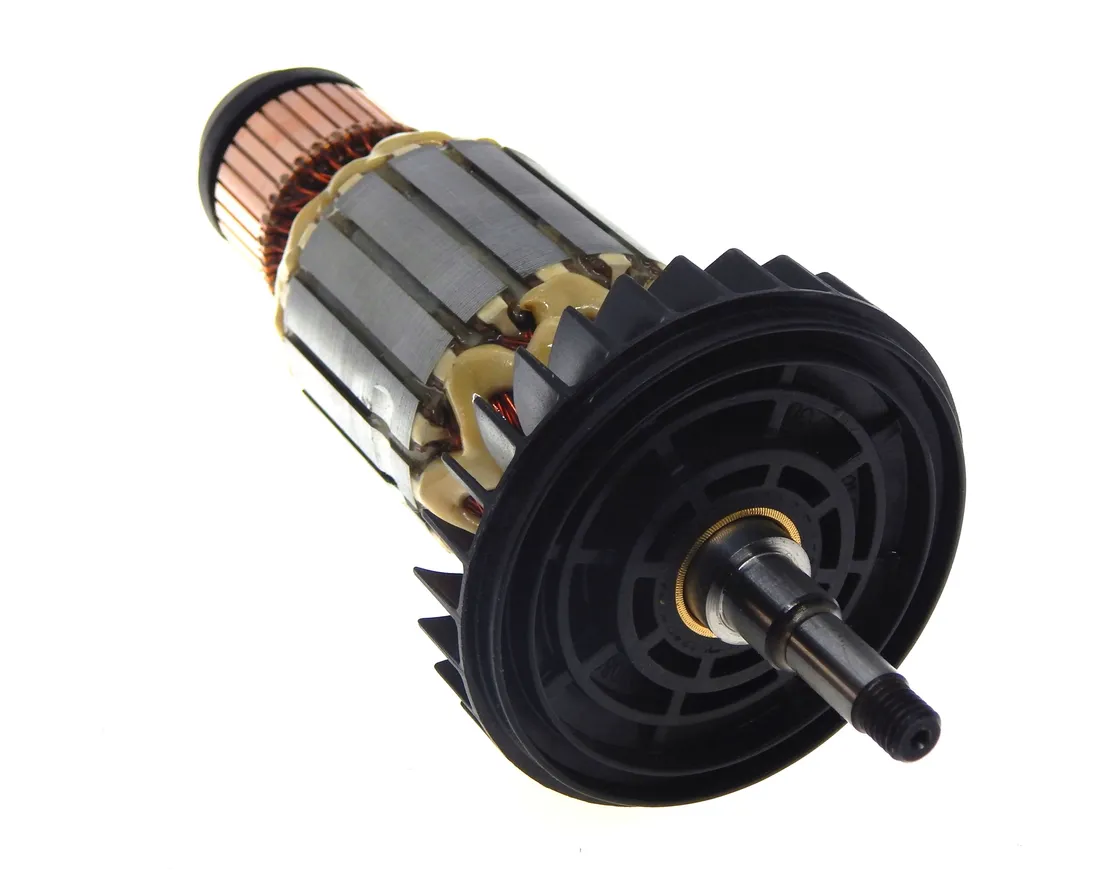

WIRNIK szlifierkiGA7020 GA9020S 517793-7 MC-517793-7

/ Makita wirnik do szlifierki kątowej GA7020

• Producent:Makita
• Kod producenta: 517793-7
• Pozycja na schemacie: 13 - GA7020

Zastosowanie:

Szlifierka kątowa

• GA7020
• GA7020S
• GA7020SF
• GA9020
• GA9020S
• GA9020SF
• GA9020R

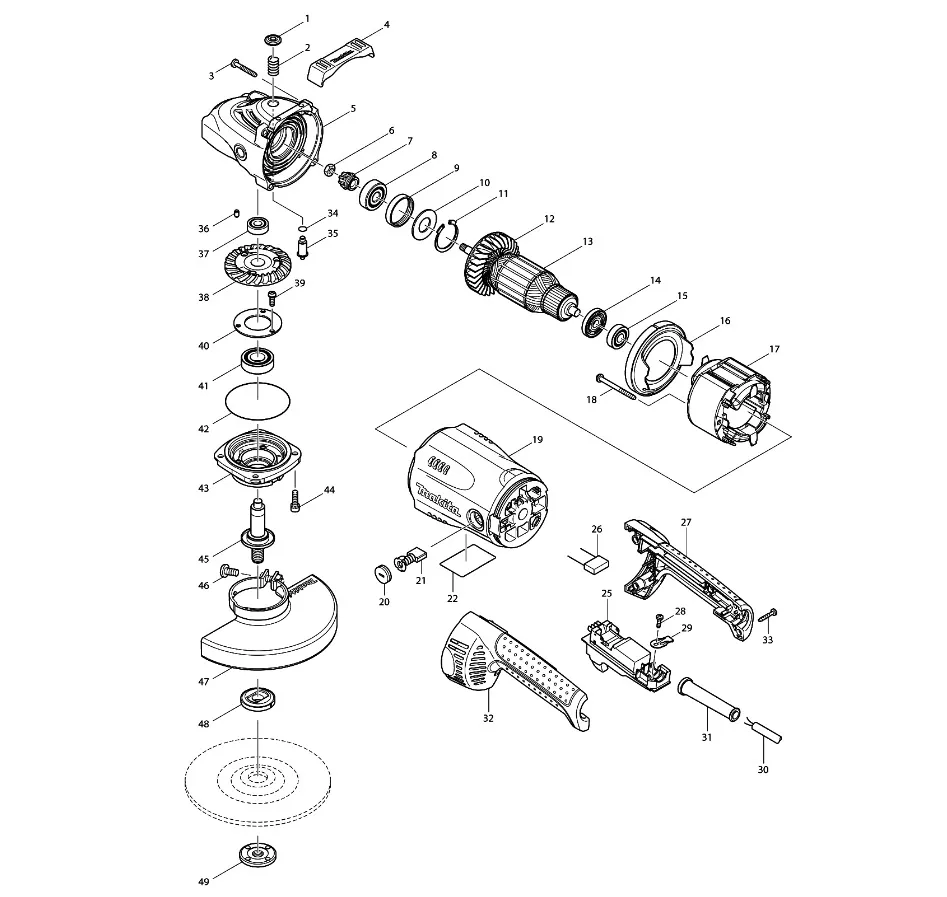

Spis części do GA7020

Pozycja na schemacie, Nr katalogowy, Opis, Ilość

001-2 ; 419133-4 PIN CAP ; 1

002 ; 233292-8 Sprężyna dociskowa 12 ; 1

003-2 ; 265B72-6 TAPPING SCREW 5X35 ; 4

004 ; 419144-9 BUMPER ; 1

005-3 ; 142754-4 Obudowa przekładni kpl. ; 1

C10 ; 262118-7 Pierścień filcowy 18 ; 1

006 ; 252194-9 HEX. NUT M8 ; 1

007 ; 227488-1 Przekładnia zębata 16 ; 1

008 ; 211132-0 BALL BEARING 6301DDW ; 1

009 ; 262085-6 Pierścień gumowy 38 ; 1

010 ; 267299-2 Podkładka 20 ; 1

011 ; 962211-4 Pierścień ustalający (WEWN.) okrągły R-42 ; 1

012 ; 240081-4 Wentylator 80 ; 1

013-1 ; 517793-7 Wirnik silnika elektrycznego kpl. 220V ; 1

014 ; 681630-2 Podkładka izolacyjna ; 1

015 ; 210075-3 BALL BEARING 6200DDW ; 1

016 ; 419135-0 Płytka progu kierującego ; 1

017-2 ; 526179-4 Stojan kpl. 240V ; 1

C10 ; 654197-3 Zacisk pierścienia ; 2

C20 ; 654502-4 Złącze nieizolowane ; 2

018-2 ; 265B71-8 TAPPING SCREW 5X60 ; 2

019 ; 154671-6 Komplet obudowy silnika ; 1

C10 ; 643712-8 Uchwyt szczotek węglowych ; 2

020 ; 643700-5 BRUSH HOLDER CAP 7-18 ; 2

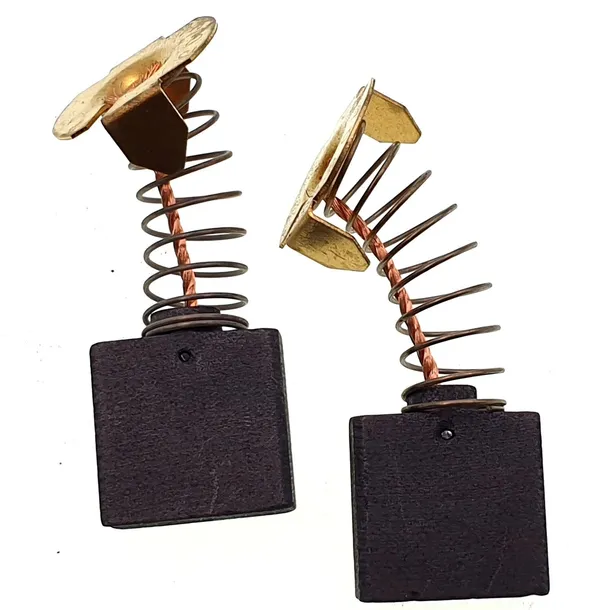

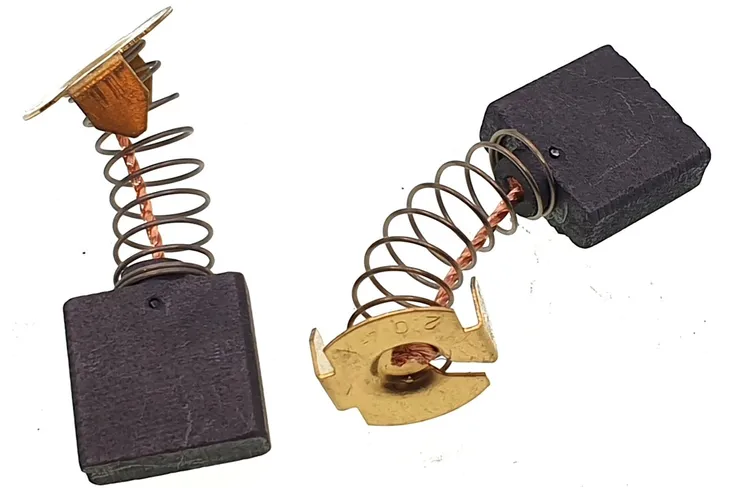

021 ; 191957-7 Szczotki węglowe ; 1

022 ; 861760-7 Tabliczka znamionowa GA7020 ; 1

025-2 ; 650102-8 Przełącznik TG08-1200-011 ; 1

026 ; 645088-9 NOISE SUPPRESSOR ; 1

027 ; 188059-8 Rękojeść kpl. ; 1

C10 ; 423350-0 SPONGE SHEET ; 1

028-2 ; 265B74-2 TAPPING SCREW 4X14 ; 1

029 ; 687169-3 STRAIN RELIEF ; 1

030 ; 695107-1 Kabel zasilający 1.5-2-2.5 ; 1

031 ; 682560-0 CORD GUARD 10 ; 1

032 ; 188059-8 Rękojeść kpl. ; 1

C10 ; 423350-0 SPONGE SHEET ; 1

033-2 ; 265B73-4 TAPPING SCREW 4X25 ; 4

034 ; 213062-1 O-ring 9 ; 1

035-2 ; 256491-5 Sztyft kołnierzowy ramienny 5 ; 1

036 ; 263002-9 Sztyft gumowy 4 ; 1

037 ; 210067-2 BALL BEARING 6000ZZ ; 1

038 ; 227489-9 Przekładnia zębata 53B ; 1

039 ; 265120-9 Wkręt z łbem stożkowym ściętym M5X16 ; 3

040 ; 285724-1 BEARING RETAINER 50 ; 1

041 ; 211285-5 BALL BEARING 6203DDW ; 1

042 ; 213760-7 O-ring 78 ; 1

043-1 ; 318377-2 BEARING BOX ; 1

044 ; 265541-5 Śruba imbusowa M6X22 ; 4

045-1 ; 158206-5 Wrzeciono kpl. ; 1

C10 ; 345629-8 Pierścień labiryntowy 25 ; 1

046-1 ; 265198-2 Wkręt z łbem stożkowym ściętym M8X25 ; 1

047-1 ; 122889-7 Osłona tarczy tnącej 180K ; 1

C10 ; 213017-6 O-ring 6 ; 1

048A ; 122444-5 Zespół kołnierza wewnętrznego 47 ; 1

048-1B ; 224415-9 Kołnierz wewnętrzny 42 ; 1

049 ; 224543-0 LOCK NUT 14-45 ; 1

050 ; 233946-7 Sprężyna pierścieniowa 15 ; 1

A01 ; 152539-0 Komplet uchwytu 36 ; 1

A02-1 ; 197610-3 Zestaw klucza do nakrętki zabezpieczającej 35 ; 1
