DOTYKOWY WŁĄCZNIK ŚWIATŁA 1K POJEDYNCZY SCHODOWY WYŁĄCZNIK SZKLANY LED

DOTYKOWY WŁĄCZNIK ŚWIATŁA 1K POJEDYNCZY SCHODOWY WYŁĄCZNIK SZKLANY LED

Elegancki i trwały włącznik światła z hartowanego szkła – wersja schodowo - krzyżowa

Zaawansowany włącznik światła, który łączy w sobie minimalistyczny design z najwyższą funkcjonalnością. Model został zaprojektowany jako włącznik schodowy z możliwością podłączenia krzyżowego, co daje pełną swobodę przy projektowaniu instalacji – idealnie sprawdza się zarówno w długich korytarzach, jak i przestronnych pomieszczeniach, gdzie wymagane jest sterowanie oświetleniem z wielu punktów.

Przedni panel wykonano z 4-milimetrowego hartowanego szkła, które gwarantuje wyjątkową wytrzymałość i odporność na uszkodzenia mechaniczne. Dzięki specjalnej powłoce ochronnej włącznik jest odporny na zarysowania, blaknięcie oraz wilgoć, co czyni go niezawodnym rozwiązaniem nawet w łazience czy kuchni. Mokre palce nie stanowią dla niego problemu, a gładka, elegancka powierzchnia szkła umożliwia błyskawiczne i łatwe czyszczenie.

Funkcjonalny design z intuicyjnym podświetleniem

Włącznik został wyposażony w subtelne podświetlenie w kolorze niebieskim, które ułatwia jego lokalizację w ciemności. Dioda świeci ciągle, ale dostosowuje intensywność – jaśniej, gdy światło jest włączone, i delikatniej, gdy jest wyłączone, by nie przeszkadzać np. podczas snu. Łatwy w czyszczeniu i montażu, łączy w sobie nowoczesny design z praktyczną funkcjonalnością.

Kompletny zestaw

Włącznik dostarczany jest jako kompletny zestaw montażowy, gotowy do natychmiastowej instalacji bez konieczności dokupowania jakichkolwiek komponentów.

W zestawie znajdują się wszystkie niezbędne elementy, w tym:

• moduł włącznika dotykowego,
• panel szklany,
• ramka montażowa metalowa,
• elementy mocujące (śruby)

Dostępny w czterech kolorach – białym, czarnym, złotym i szarym.

Instrukcja montażu włącznika dotykowego

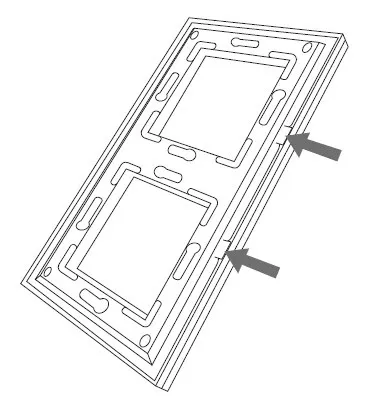

• Należy go delikatnie podważyć płaskim śrubokrętem, unikając nadmiernego nacisku, aby nie uszkodzić powierzchni dotykowej.
• Podłączenie przewodów - wg załączonego schematu
• Mocowanie ramki do puszki elektrycznej - panel włącznika należy wyrównać względem puszki i dokręcić śrubami mocującymi
• Montaż panelu przedniego - panel przedni należy docisnąć do ramki najpierw od góry, potem sam dół, do momentu usłyszenia charakterystycznego „kliknięcia”, potwierdzającego prawidłowe zapięcie zatrzasków.
• Podłączenie zasilania - po zamontowaniu włącznika należy włączyć bezpiecznik.
• Kalibracja czujnika dotykowego - proces kalibracji trwa około 120 sekund. W tym czasie nie należy dotykać panelu – system automatycznie dostosowuje czułość dotyku.

Włącznik jest gotowy do użytku po zakończeniu wszystkich etapów montażu i kalibracji.

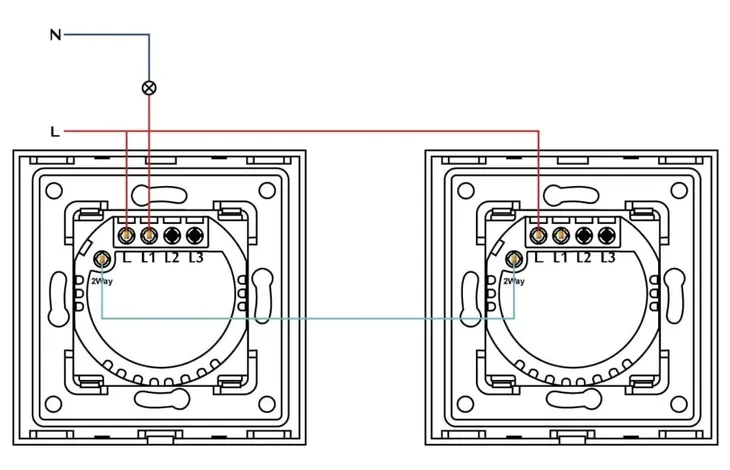

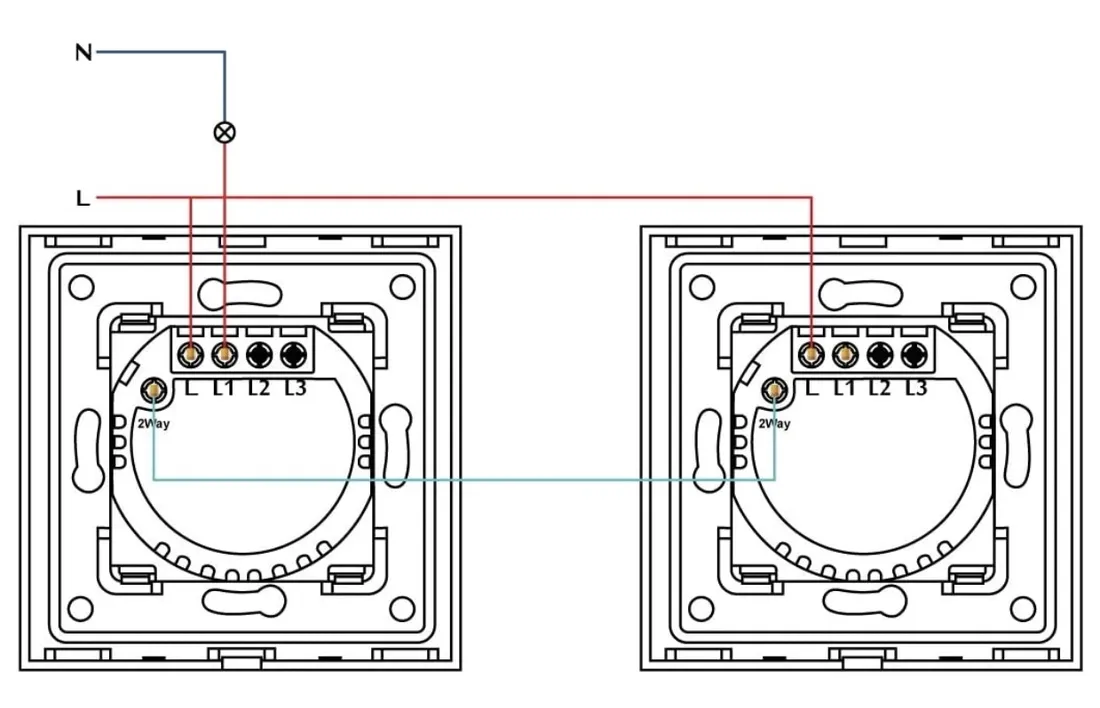

Podłączenie włącznika schodowego.

Do zacisku L podłączamy przewód fazowy oraz do zacisku L1 przewód wyjściowy do obwodu odbiornika (lampa, oprawa oświetleniowa).

W celu utworzenia układu schodowego należy połączyć ich zaciski oznaczone jako TWO-WAY dedykowanym przewodem łączącym.

Aby utworzyć układ krzyżowy, należy dodać kolejny włącznik i podłączyć go przewodem komunikacyjnym pomiędzy dwa istniejące włączniki schodowe.

Poprawne działanie układu jest gwarantowane wyłącznie w połączeniu z włącznikami schodowymi tego samego producenta.

Specyfikacja:

• Kolor: biały
• Ilość przycisków: 1
• Rodzaj włącznika: schodowo - krzyżowy
• Napięcie zasilania: 100-240V AC
• Maksymalna moc obciążenia: 3-300W/na kanał - 500W łącznie
• Materiał z którego wykonany jest przełącznik: ABS / hartowane szkło
• Wymiary panelu przedniego: 86mm*86mm*9mm
• Montaż za pomocą wkrętów do standardowej puszki elektrycznej 60mm
• Standard: EU
• Urządzenie posiada badania zgodności: CE, ROHS.
