Wyłącznik dotykowy LED, 3A, 12V, z ściemnianiem

Wyłącznik dotykowy 12V z funkcją ściemniania służy do dotykowego załączania i wyłączania oraz regulacji oświetlenia LED

Parametry techniczne:

• napięcie pracy: 12V
• Maksymalny prąd obciążenia 3A
• Maksymalna moc obciążenia 36W
• stopień ochrony IP20
• 3 klasa ochronności

Proces włączania i regulacji:

• pierwsze krótkie dotknięcie ok 1 sek włącza odbiornik - oświetlenie LED do takiego poziomu jasności jaki był ustawiony przed wyłączeniem
• drugie krótkie dotknięcie ok 1 sek. wyłącza odbiornik oświetlenie LED
• pierwsze długie dotknięcie - regulacja 20% - 100% rozjasnianie
• drugie długie dotknięcie - regulacja 100% - 20% ściemnianie

Instrukcja montażu wyłącznika:

1. Wyznaczyć miejsce montażu

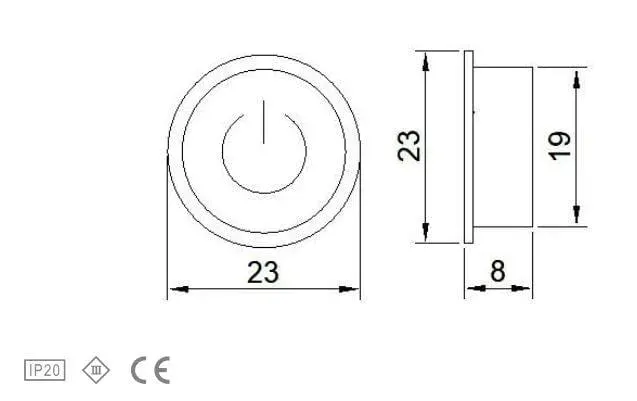

2. wykonać w powierzchni montażowej otwór o średnicy 20 mm
3. przeprowadzić okablowanie i wykonać podłączenie elektryczne

Instrukcja podłączania elektrycznego wyłącznika

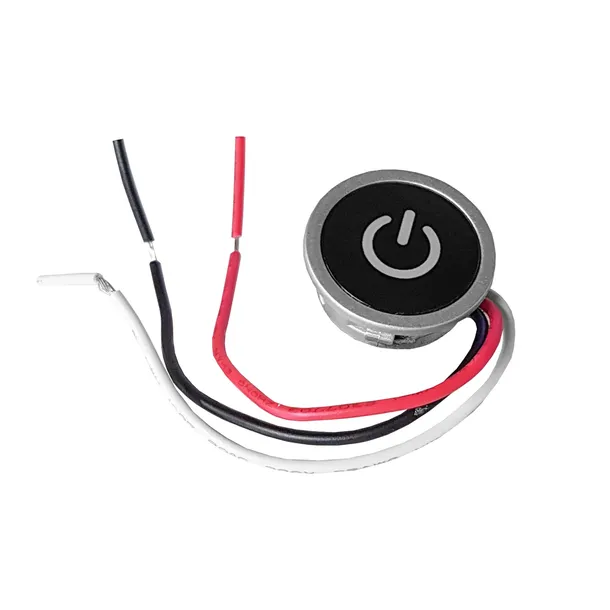

1. Wyłącznik posiada 3 przewody podłączeniowe:
2. minus napięcia zasilania podłączyć do przewodu koloru czarnego wyłącznika dotykowego
3. plus napięcia zasilania oraz plus odbiornika LED podłączyć do przewodu koloru czerwonego wyłącznika
4. minus odbiornika LED podłączyć d przewodu koloru białego wyłącznika
5. Włożyć wyłącznik w przygotowany uprzednio otwór montażowy
6. Włączyć zasilanie 12V
