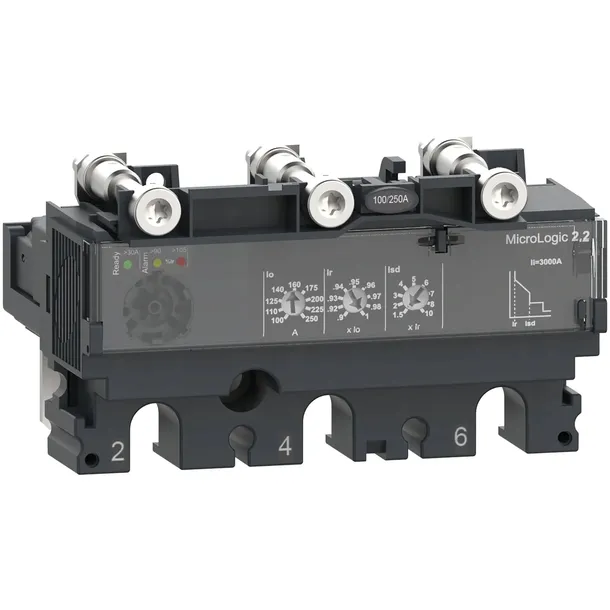

Wyzwalacz elektroniczny Micrologic2.2 do NSX160 3P 160A ComPacT NSX

Schneider Electric, ComPacT NSX , wyzwalacz elektroniczny Micrologic2.2 do NSX160 160A 3P, C1632D160

Parametry podstawowe:

• Gama produktów: ComPacT nowa generacja
• Gama produktów: ComPacT NSX100...250 nowa generacja
• Typ produktu lub komponentu: Wyzwalacz
• Nazwa wyzwalacza: Micrologic 2.2
• Technologia wyzwalacza: Elektroniczny
• Zgodność gamy: ComPacT nowa generacja NSX160, ComPacT nowa generacja NSX250
• Zastosowanie urządzenia: Dystrybucja
• Opis biegunów: 3P
• Liczba zbezpieczonych biegunów: 3d
• Funkcje zabezpieczeniowe wyzwalacza: LSoI
• Rodzaj zabezpieczenia: Zabezpieczenie przeciążeniowe (zwłoczne), Short time short-circuit protection with fixed delay, Bezzwłoczne zabezpieczenie zwarciowe
• Trip unit rating: 160 A w 40 °C
• [Ue] znamionowe napięcie łączeniowe: 690 V prąd przemienny (AC) 50/60 Hz
• Rodzaj sieci: Prąd przemienny (AC)
• Częstotliwość sieci: 50/60 Hz
• Circuit breaker mounting mode: Stacjonarny

Parametry uzupełniające:

• Long-time pick-up adjustment type Ir (thermal protection): Regulowane 9 ustawień
• [Ir] long-time protection pick-up adjustment range: 63...160 A
• Long-time protection delay adjustment type tr: Wartość stała
• [Tr] long-time protection delay adjustment range: 11 s w 7.2 x Ir, 16 s w 6 x Ir, 400 s w 1.5 x Ir
• Pamięć termiczna: 20 minut przed i po wyzwoleniu
• Short-time protection pick-up adjustment type Isd: Regulowane 9 ustawień
• [Isd] Short-time protection pick-up adjustment range: 1.5...10 x Ir
• Short-time protection delay adjustment type tsd: Wartość stała
• Instantaneous protection pick-up adjustment type Ii: Stacjonarny
• [Ii] instantaneous protection pick-up adjustment range: 2400 A
• Zabepieczenie różnicowoprądowe: Bez
• Selektywne blokowanie strefowe ZSI: Bez
• Sygnalizacja lokalna: Gotowość do pracy: flashing LED (zielony), Przeciążenie: LED 105 % Ir (czerwony), Przeciążenie: LED 90 % Ir (pomarańczowy)

Środowisko pracy

• Normy: EN/IEC 60947-2
• Klasa ochrony przed udarami elektrycznymi: Klasa II
• Stopień zanieczyszczenia: 3 zgodnie z IEC 60947-1
• Stopień ochrony IP: IP40 zgodnie z IEC 60529
• Temperatura otoczenia dla pracy urządzenia: -25...70 °C
• Temperatura otoczenia dla przechowywania: -50...85 °C

C1632D160 to wyzwalacz elektroniczny Micrologic2.2 kompatybilny z 3-polowymi bazami wyłączników z serii CompPacT do 160A.

• Wyzwalacz MicroLogic 2.2 zapewnia wbudowane zabezpieczenie termiczne i magnetyczne.
• Zespoły zabezpieczeń Micrologic 2 można stosować
• w wyłącznikach Compact NSX100 do 630 o poziomach
• zdolności wyłączalnej B/F/H/N/S/L.

Opis serii ComPacT NSX

Nowa generacja wyłączników i rozłączników mocy ComPacT NSX to sprawdzone rozwiązania w nowej odsłonie. Wyłączniki NSX to konstrukcja kompaktowa dzięki czemu skraca się czas montażu urządzeń. Wyłączniki mocy ComPacT NSX oferują duży wybór zabezpieczeń termicznych jak i elektronicznych. Dodatkowo można je wyposażyć w zintegrowane zabezpieczenia różnicowoprądowe.Typowe zastosowania to zabezpieczenia w przemyśle ciężkim, obiektach użyteczności publicznej czy biurowcach.

Nowa generacja znanych zabezpieczeń

ComPacT NSX to kompaktowa konstrukcje ze zintegrowanymi zabezpieczeniami prądowymi Dzięki nowym rozwiązaniom zaoszczędzisz czas i poznasz nowe możliwości komunikacyjne.

Zalety rozwiązania ComPacT NSX

Efektywność

• Przezroczysta osłona ułatwiająca identyfikację dodatkowych akcesoriów
• Zeskanuj kod QR w celu uzyskania łatwego dostępu do dokumentacji technicznej
• Zintegrowane zabezpieczenie różnicowo prądowe oraz szeroka gama akcesoriów pomocniczych

Niezawodność

Innowacyjne rozwiązania zwiększające niezawodność Przełomowa technologia typu roto-active™ pomaga wydłużyć żywotność urządzenia Można polegać na ComPacT NSX nawet w najtrudniejszych warunkach.

Łączność

Nowe bezprzewodowe styki pomocnicze sygnalizujące wyzwolenie. Rozwiązanie to skraca czas montażu.

Najważniejsze informacje

Maksymalna niezawodność zasilania

Tworząc nową generacje wyłączników postawiliśmy sobie za główny cel poprawienie niezawodności zasilania poprzez:

• zapewnienie selektywność i kaskadowość z innymi zabezpieczeniami Schneider Electric
• monitorowanie stanu zabezpieczeń oraz głównych parametrów sieci.
• wysyłanie alarmów i sygnalizowanie zadziałania za pomocą nowych styków pomocniczych

Ochrona zaczyna się od zapobiegania

ComPacT NSX został zaprojektowany z myślą o ochronie przed pożarem poprzez:

• zastosowanie zintegrowanego zabezpieczenia różnicowoprądowego
• umożliwienie przeglądów prewencyjnych
• zastosowywanie zacisków Everlink

Ważne informacje o ComPacT NSX

Rodzina wyłączników ComPacT NSX została zaprojektowana tak, aby zoptymalizować poziomy wytrzymałości zwarciowej oraz ilość miejsca do montażu aparatów. Gama ta występuje w dwóch rozmiarach z akcesoriami kompatybilnymi dla obu rozmiarów

Specyfikacja:

• Możliwość montażu w różnych pozycjach
• Prąd znamionowy: 16 do 630 A
• 9 zdolności łączeniowych dla 2 rozmiarów wyłączników:

- do 250 A: 25, 36, 50, 70, 100, 150, 200 kA przy 415 V

- do 630 A: 36, 50, 70, 100, 150, 200 kA przy 415 V

- 75 i 100 kA przy 690 V

• Dostępne wersje 3 i 4-polowe
• Duży wybór zabezpieczeń elektronicznych i termicznych
• Zaawansowany ze zintegrowanym pomiarem mocy: I, U, P, E, THD, f, CosPhi
• Możliwość wymiany jednostek sterujących (wyzwalaczy) bez konieczności demontażu całego wyłącznika
• Możliwość podłączenia do sieci komunikacyjnej Modbus, Ethernet
• Duży wybór akcesoriów dodatkowych
• Zintegrowane zabezpieczenie różnicowo prądowe Micrologic 4, 7 lub oddzielny moduł różnicowy Vigi
