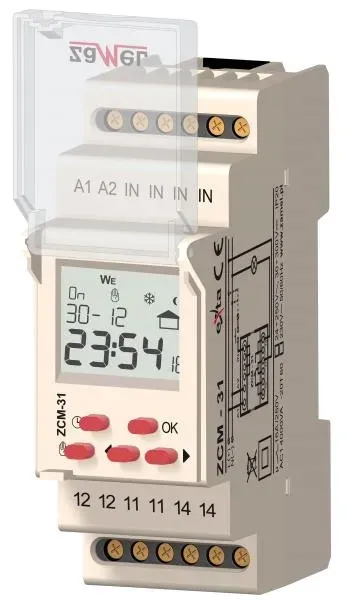

ZAMEL PROGRAMATOR CZASOWY ZCM-31 230V AC EXT10000156

PROGRAMATOR CZASOWY 1-KANAŁOWY ASTRONOMICZNY 230V AC EXT10000156 ZCM-31 firmy Zamel

Cyfrowe zegary sterujące ZCM-31 służą do realizacji funkcji czasowych w układach automatyki i sterowania.

Dane techniczne:

• Zaciski zasilania: A1, A2
• Częstotliwość znamionowa: 50 / 60 Hz
• Znamionowy pobór prądu: 2 W / 14 VA
• Liczba kanałów: 1
• Program: astronomiczny
• Tryby pracy: ręczny, automatyczny
• Zmiana czasu letni/zimowy: automatyczna, ręczna
• Kolor podświetlenia panelu LCD: bursztynowy
• Wejście zewnętrzne: tak
• Dokładność odmierzania czasu: maks. ±1 s / 24 h przy temp. 25 °C
• Czas podtrzymania zegara: 3 lata
• Czas podtrzymania programu: 5 lat
• Zaciski układu wyzwalania: IN, IN, IN, IN
• Zaciski zasilania odbiornika: 11, 12, 14
• Parametry styków przekaźnika: 1 NO/NC-16 A/250 V AC1 4000 VA
• Liczba zacisków przyłączeniowych: 12
• Przekrój przewodów przyłączeniowych: 0,2 ÷ 2,50 mm2
• Temperatura pracy: -20 ÷ +60 oC
• Pozycja pracy: dowolna
• Mocowanie obudowy: szyna TH 35 (wg PN-EN 60715)
• Stopień ochrony obudowy: IP20 (PN-EN 60529)
• Klasa ochronności: II
• Kategoria przepięciowa: II
• Wymiary: dwumodułowa (35 mm) 90x35x66 mm
• Zgodność z normami: PN-EN 60730-1; PN-EN 60730-2-7 PN-EN 61000-4-2,3,4,5,6,11

Włączenie/wyłączenie urządzenia związane jest ze wschodem i zachodem słońca (brzask i zmierzch cywilny). W obliczeniach czasu wschodu i zachodu słońca wykorzystywana jest informacja o współrzędnych geograficznych miejsca zainstalowania zegara, bieżąca data oraz przesunięcie względem czasu uniwersalnego. Układ oblicza koniec zmierzchu cywilnego, czyli fazę, w której środek tarczy słonecznej znajduje się na 6o kątowych poniżej horyzontu - tarcza słoneczna nie jest widoczna ale niebo podświetlone jest rozproszonym światłem słonecznym. Układ dodatkowo posiada funkcję programowanej przerwy nocnej oraz możliwość przesunięcia wyliczonego czasu wschodu/ zachodu słońca w zakresie ±120 min. Konstrukcja obudowy umożliwia zamontowanie układu na szynie TH 35 oraz ewentualne zaplombowanie urządzenia. Konstrukcja układu gwarantuje bateryjne podtrzymanie wszelkich nastaw przy braku napięcia zasilającego.

Zalety:

Inteligentny kalendarz - układ posiada wbudowany kalendarz, który automatycznie uwzględnia lata przestępne, uniemożliwia wprowadzenie daty, która nie istnieje, a także automatycznie wylicza dzień tygodnia na podstawie daty i uwzględnia zmianę czasu letnio-zimowego.

Uniwersalne wejście zewnętrzne - układ posiada wejście zewnętrzne, za pomocą którego użytkownik może wymusić zmianę trybu pracy zegara bez konieczności ingerencji w tablicy rozdzielczej lecz np. przy użyciu zdalnego przycisku.

Zdjęcie jest zdjęciem poglądowym
