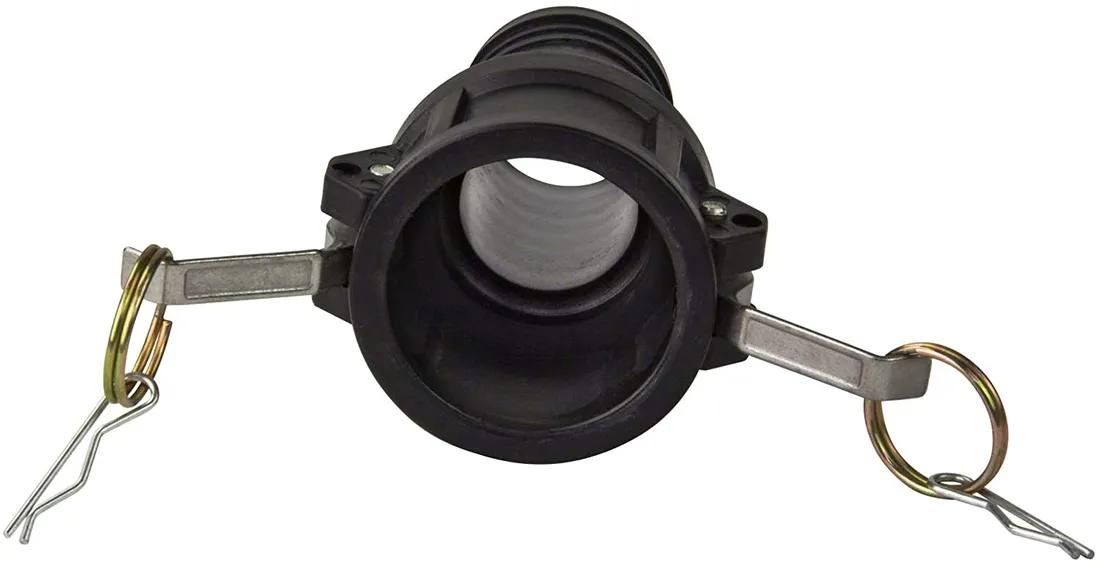

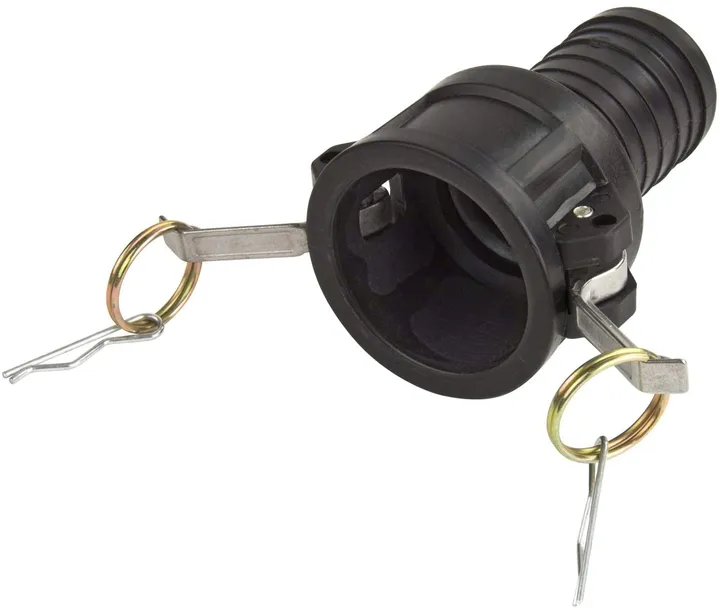

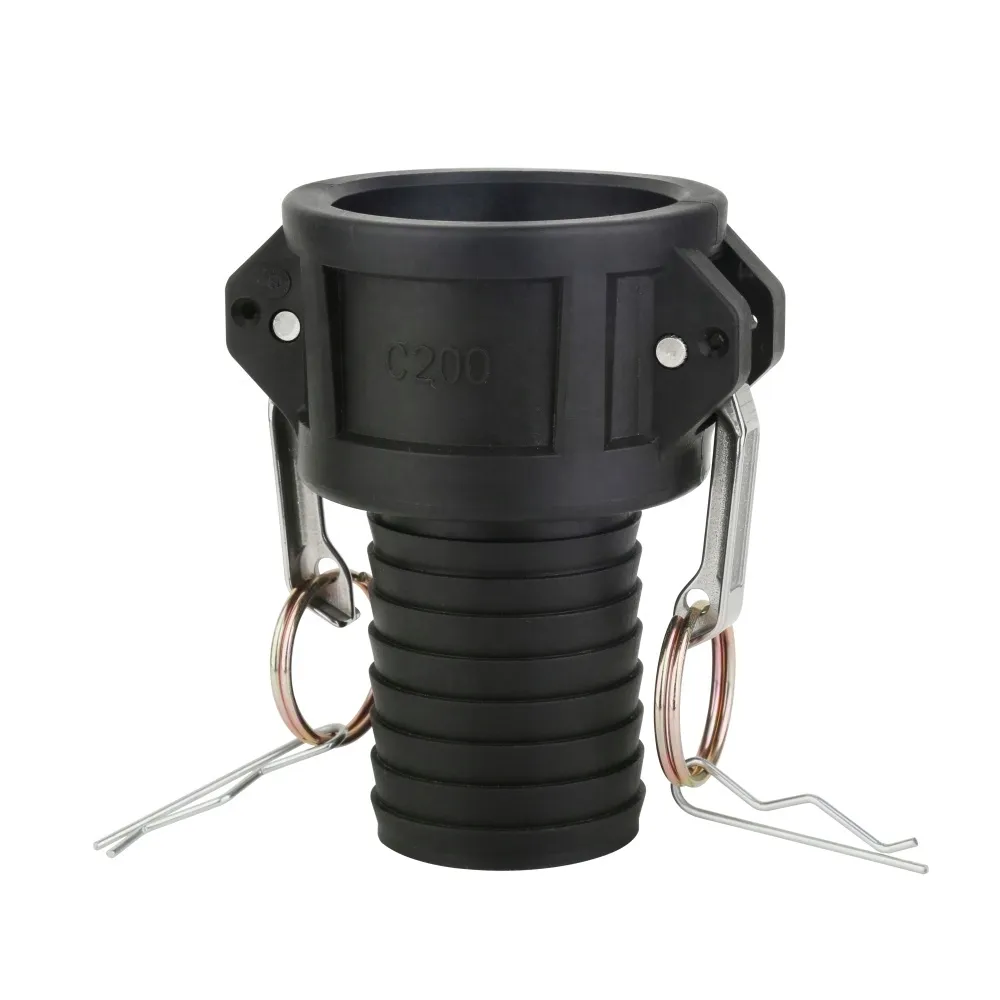

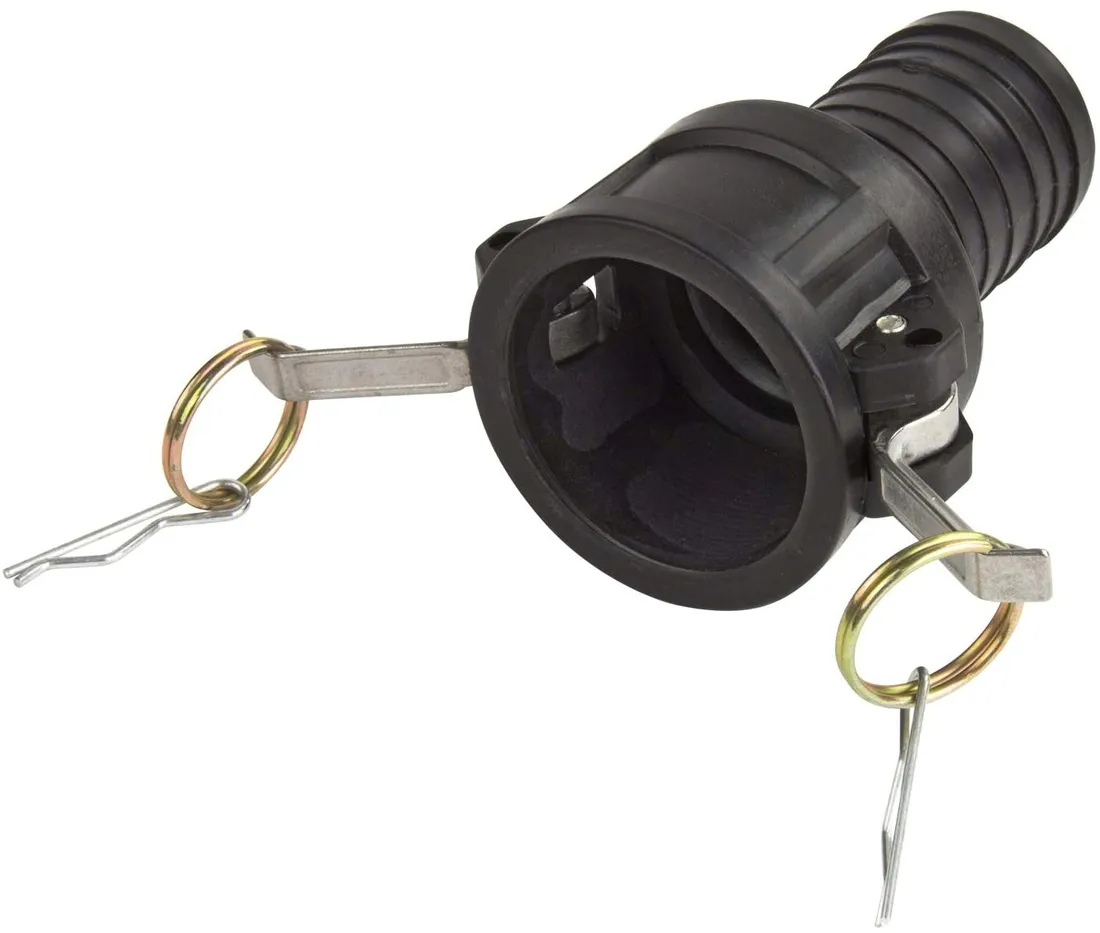

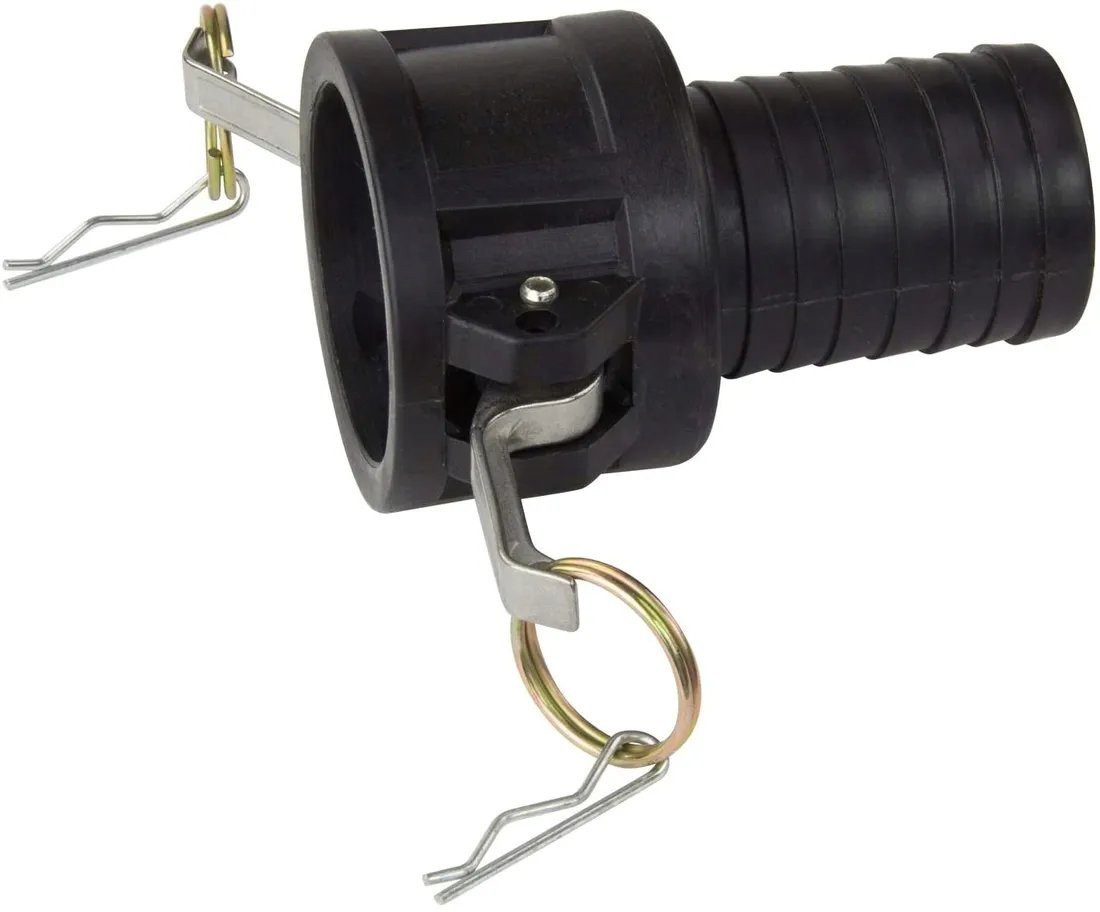

Zawór Bradas 2'' CGC200A/PP

Złącze CAMLOCK 2 cale typ C Na zawór do paletopojemników IBC MAUZER, SCHUTZ

Odkryj niezawodność i szybkość łączenia dzięki naszym złączkom Camlock  Typ C - doskonałym rozwiązaniom dla profesjonalistów poszukujących efektywnych połączeń.

Dzięki zastosowaniu tworzywa polipropylenowego oraz dodano mechanizmu szybkiego spinania z główny źródłem, zapewnia nam nie tylko solidność, ale także elastyczność w wyborze materiału.

Poznaj moc szybkozłączy Camlock, które gwarantują niezawodne łączenie i łatwość obsługi na każdym etapie pracy.

Odpowiedzmy sobie na pytanie... Co to jest złącze camlock i jak je rozróżniamy ???

Złącza Camlock, czasem pod nazwą jako Kamlok lub Kamlock, stanowią wyjątkowy system umożliwiający szybkie, wygodne i bezproblemowe łączenie dwóch przewodów.

Ten rodzaj szybkozłącza został specjalnie zaprojektowany do pracy przy niskim ciśnieniu. Ciśnienie robocze jest uzależnione od średnicy złącza oraz materiału, z jakiego zostały wykonane

Proces łączenia męskiego elementu z żeńskim odbywa się przez proste przełożenie i dociśnięcie dźwigni w złączu, nie powodując przy tym obracania elastycznego przewodu dostarczającego medium.

Złącza Camlock są dostępne w różnorodnych wersjach, obejmujących gwinty wewnętrzne i zewnętrzne, końcówki do węży, przyłącza kołnierzowe, a także jako zaślepki i adaptory.

To wszechstronne złącze znajduje zastosowanie w różnych branżach przemysłowych, obejmujących budownictwo, przemysł chemiczny, sektor spożywczy, górnictwo, instalacje dostarczające paliwo oraz w łączeniu zbiorników.

Cechy produktu

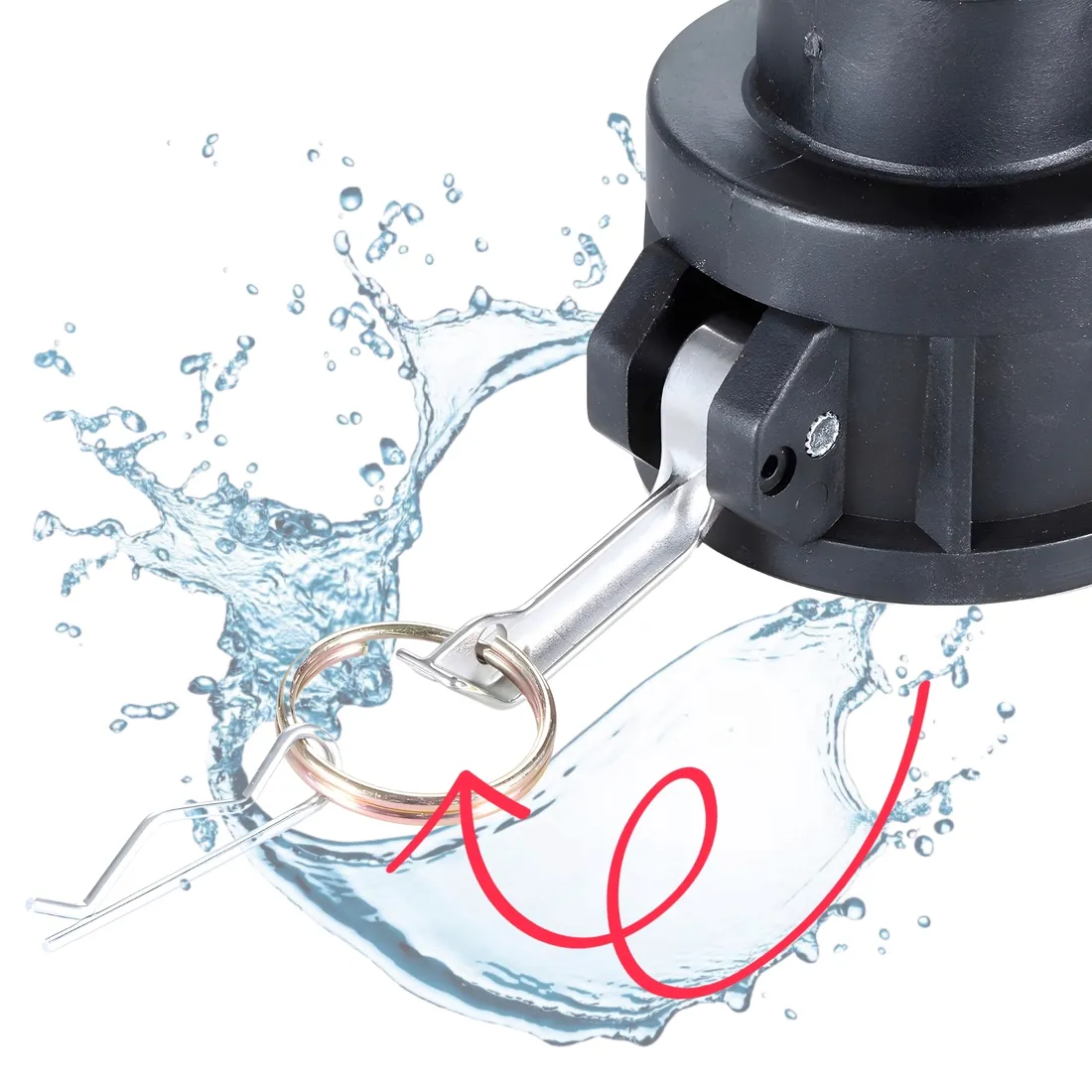

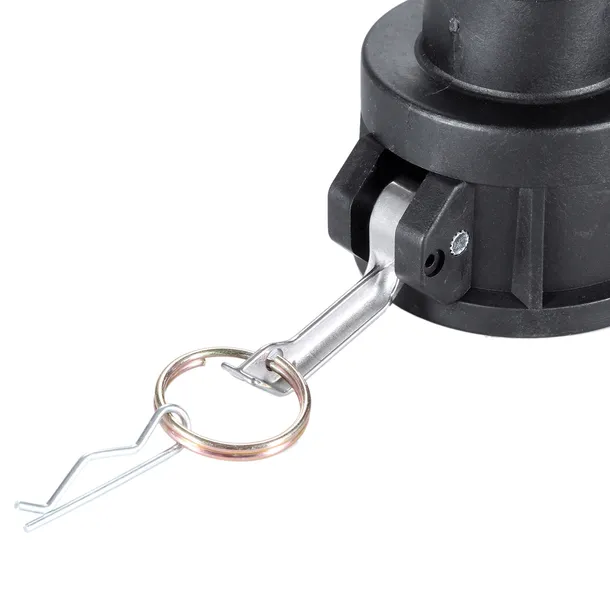

✅Zastosowane stalowe ramiona krzywkowe zapewniają łatwość montażu oraz niezawodność łączenia nawet w najtrudniejszych warunkach, gwarantując stabilne połączenia, co eliminuje ryzyko awarii w trakcie pracy.

✅Dzięki dostępności tworzywa polipropylenowego możesz wybrać złączki, które idealnie pasują do Twoich potrzeb, zapewniając zarówno wytrzymałość, jak i lekkość konstrukcji.

✅Mechanizm szybkiego zamykania pozwala na błyskawiczne łączenie i rozłączanie, oszczędzając cenny czas podczas operacji.

✅Złącza Camlock są proste w użyciu, co minimalizuje ryzyko popełnienia błędów i zapewnia bezproblemową obsługę nawet dla osób niezaznajomionych z technicznymi szczegółami.

✅ Niezawodność i wszechstronność złączek Camlock sprawiają, że są one idealnym rozwiązaniem nie tylko w przemyśle, ale także w rolnictwie, budownictwie czy transportowaniu płynów i gazów.

Charakterystyka produktu

Materiał: polipropylen (PP)

Uszczelka: Tak

Uszczelnienie: NBR (Buna-N) są odporne na paliwo, olej oraz chemie

Ramiona krzywkowe: Stal Nierdzewna

numer katalogowy: CGC200A/PP

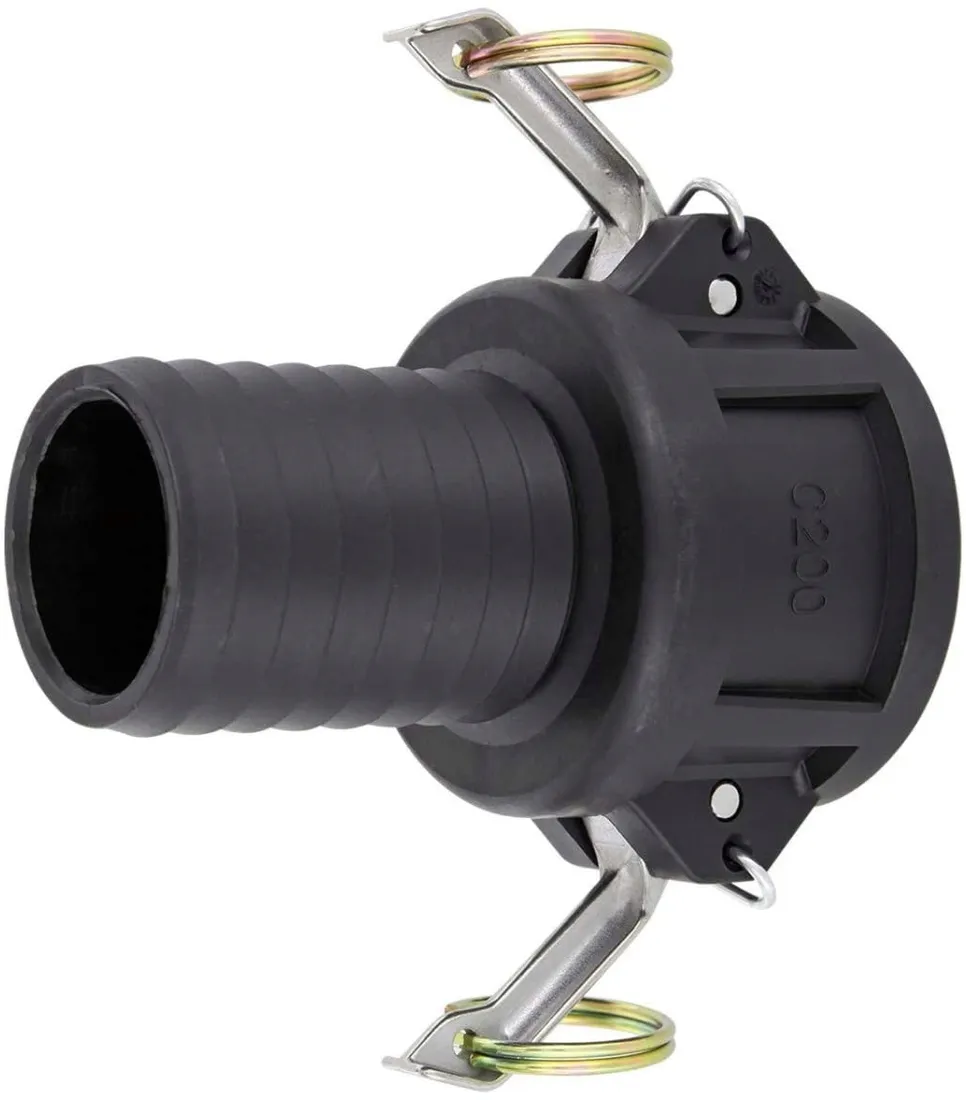

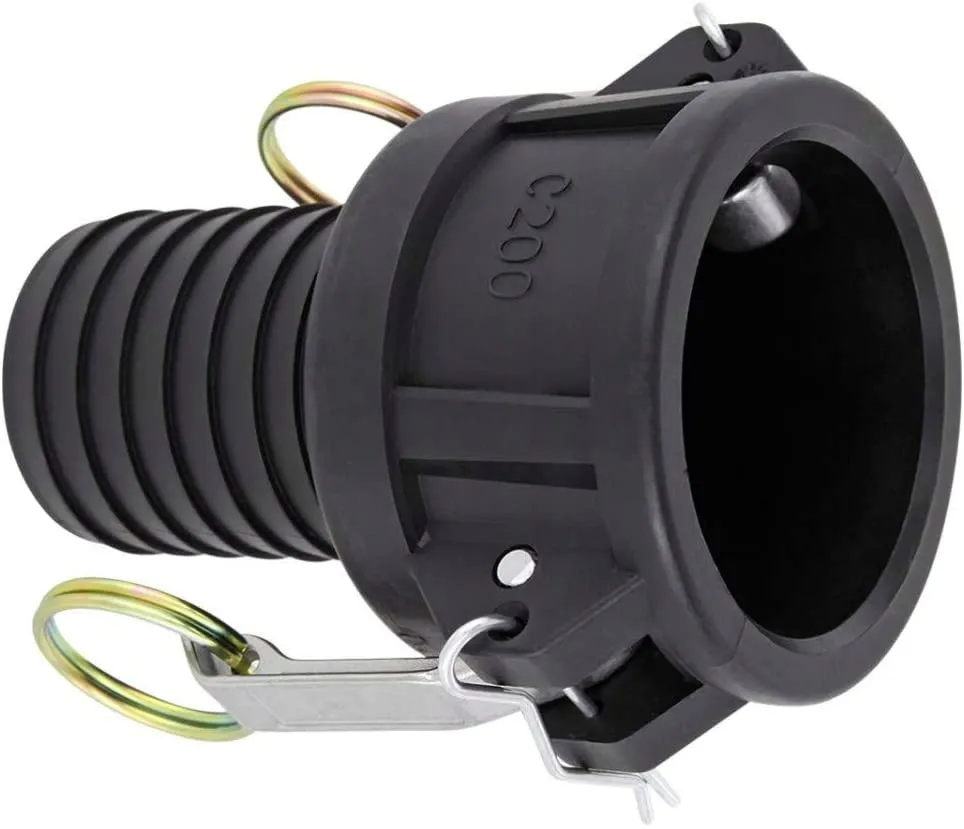

Specyfikacja produktu

🔴Wejście A: Złącze camlock Typ C (64 mm)

🔴Wyjście B: Złącze choinkowe pod wąż o średnicy (min. 50 mm - max 52 mm)

🔴Wyjście C: Wysokość przyłącza (65 mm)

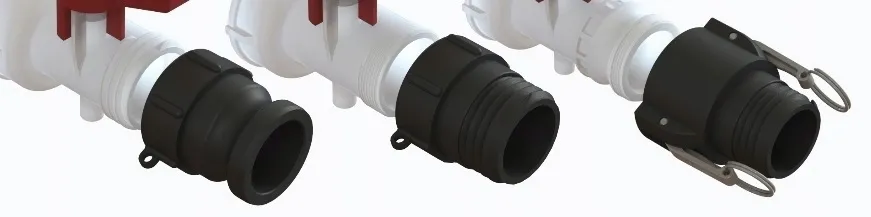

📌Oto jeden z przykładów sposobu montażu złącza CAMLOCK na zaworze paletopojemników MAUSER , SCHUTZ lub innym z wykorzystaniem bezpośrednio sam zawór, który w swojej budowie posiada taką możliwość spięcia obu elementów.

📌A o to drugi ze sposobów montażu złącza gdzie zawór nie posiada specjalnie wyprofilowanego wejścia aby była możliwość spięcia złącza Camlock bezpośrednio z zaworem, należy zastosować dodatkowo redukcję nakręcaną bezpośrednio na gwint zaworu do krórej mamy możliwość zapięcia złączki Camlock.

Należy w tym przypadku zwrócić szczególną uwagę na zastosowany gwint bezpośrednio na zaworze zbiornika oraz średnicę samego zaworu.

Tak dla wyjaśnienia występują dwa rodzaje gwintów jak i na zaworach jak i na redukcjach tzw. z drobnym gwintem oraz z gwintem gróbym (trapezowym)

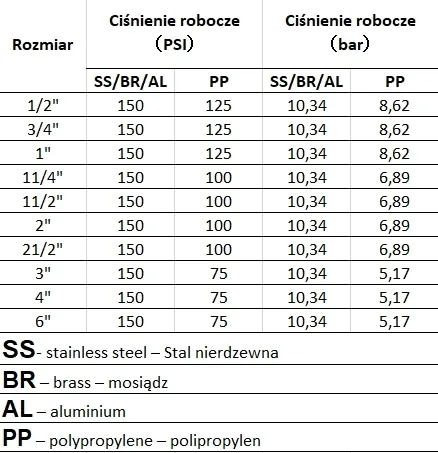

Tabela rodzaju użytych materiałów oraz ciśnienia roboczego

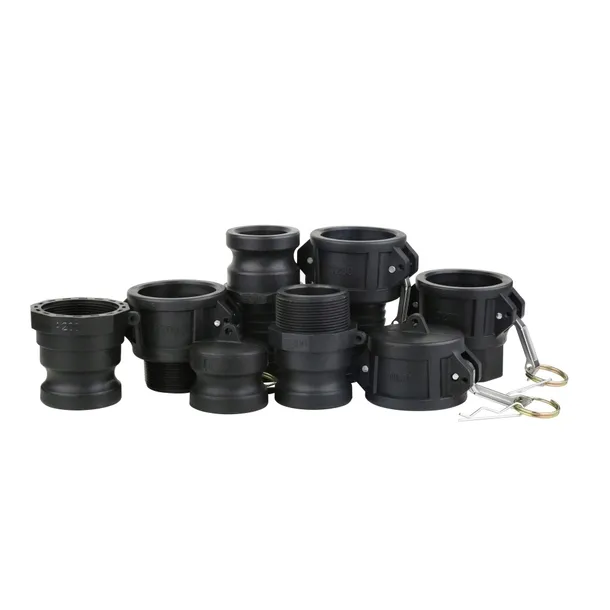

Zapewniając kompleksową gamę możliwości, złącza Camlock dostarczają nie tylko różnorodność w wyborze, obejmując gwinty wewnętrzne i zewnętrzne, końcówki do węży, przyłącza kołnierzowe, ale także zaślepki i adaptory.

To elastyczne podejście daje swobodę dopasowania złączy do konkretnych potrzeb, eliminując konieczność kompromisów i zapewniając optymalne rozwiązania dla różnych aplikacji przemysłowych.

Tabela zawierająca rodzaje materiałów używanych w złączach Camlock oraz odpowiednie dopasowanie rozmiaru do ciśnienia roboczego stanowi nieocenione narzędzie przy wyborze właściwego złącza.

Umożliwia to precyzyjne dostosowanie do warunków pracy, zapewniając nie tylko efektywność, ale także bezpieczeństwo instalacji. Dzięki tej informacji można dokładnie dopasować materiał i średnicę złącza do potrzeb danej aplikacji.

Ta pełna informacji tabela ułatwia podejmowanie decyzji, minimalizując ryzyko nieprawidłowego doboru złącz, a co za tym idzie, zapewniając stabilność działania oraz wydajność systemu łączenia przewodów w różnych warunkach przemysłowych.

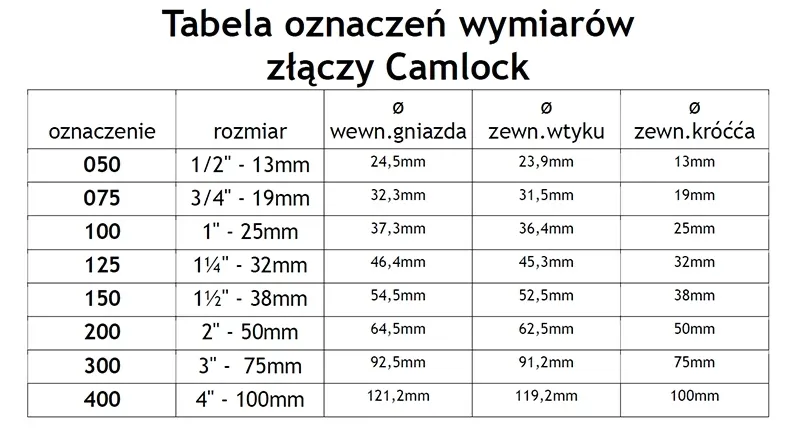

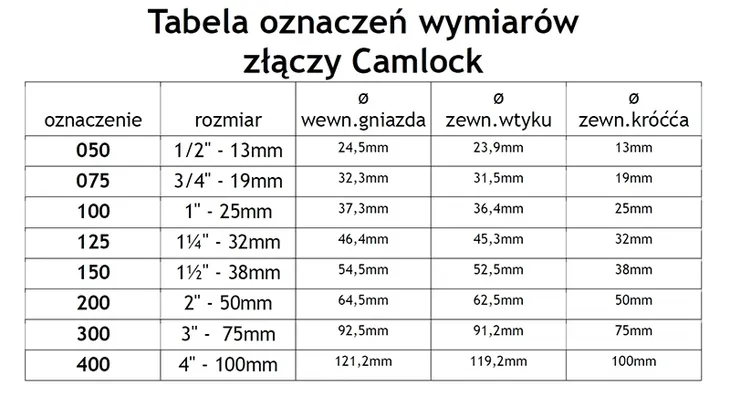

Tabela oznaczeń wymiarów złączy Camlock

Dzięki niej można szybko i sprawnie znaleźć odpowiednie rozmiary oraz właściwe oznaczenia dla konkretnych potrzeb, eliminując czasochłonne poszukiwania.

Ta klarowna prezentacja różnych wymiarów złączy nie tylko ułatwia wybór, ale także umożliwia precyzyjne dopasowanie do konkretnych parametrów pracy, co skutkuje optymalnym i bezpiecznym działaniem systemu łączenia przewodów.

Tabela to kluczowy element ułatwiający wybór, gwarantujący pewność co do odpowiedniego doboru wymiarów złączy, co z kolei przekłada się na efektywność, bezpieczeństwo i stabilność działania instalacji przemysłowych.
