Zawór regulacyjny Herz Stromax 4017M 1/2

Zawór regulacyjny Herz Stromax 4017M 1/2" z kryzą pomiarową DN15

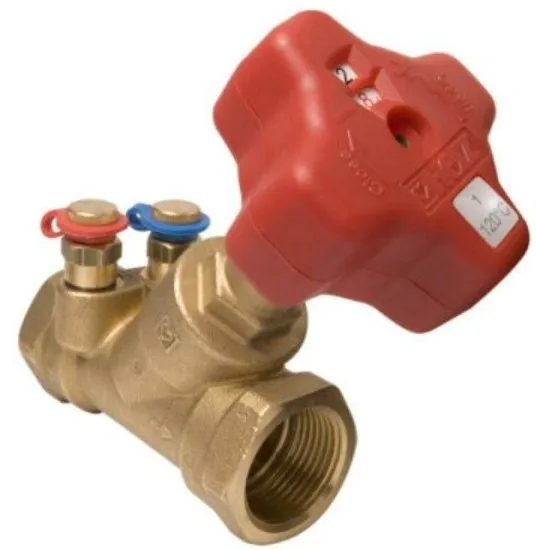

STRÖMAX 4017 M z kryzą pomiarową, przelotowy zawór regulacyjny z zaworami pomiarowymi do pomiaru różnicy ciśnienia, figura skośna.

Wykonanie żółte z mosiądzu odpornego na wypłukiwanie cynku, mufa x mufa, uszczelnienie trzpienia za pomocą podwójnego O-ringu, nastawa wstępna poprzez ograniczenie skoku grzybka, wskaźnik cyfrowy ze stopniami nastawy umieszczony w pokrętle.

Zastosowanie:

Do regulacji lub odcięcia w instalacjach wodnych w budynkach mieszkalnych.

Parametry techniczne:

• Funkcja zamknięcia poprzez przekręcenie pokrętła w prawo do oporu.
• Maks. temperatura pracy 130 °C
• Maks. ciśnienie pracy 20 bar
• Maks. różnica ciśnienia przy zamknięciu gniazda 10 bar
• Jakość wody zgodna z PN 93/C-04607, ÖNORM H 5195 lub VDI-Richtlinie 2035.
• Złącza zaciskowe HERZ do rur miedzianych i stalowych cienkościennych, dopuszczalna temperatura i ciśnienie wg EN 1254-2 1998 Tabela 5.
• Przy łączeniu rur wielowarstwowych HERZ z tworzywa sztucznego, maks. temperatura pracy 95 °C, maks. ciśnienie pracy 10 bar.

Amoniak zawarty w konopiach może uszkodzić części zaworu z mosiądzu, uszczelki EPDM mogą być uszkodzone przez oleje mineralne, a tym samym doprowadzić do uszkodzenia uszczelnień w zaworach. Należy zapoznać się z dokumentacją producenta przy użyciu produktów na bazie glikolu etylenowego w przypadku ich stosowania jako zabezpieczenie przed mrozem i korozją.

Właściwości konstrukcyjne

Kierunek przepływu:

Należy zwrócić uwagę na kierunek przepływu zgodny ze strzałką na korpusie zaworu.

Położenie montażowe:

Dopuszczalne jest każde położenie montażowe.

Nastawa wstępna:

Nastawa wstępna widoczna jest w pokrętle (wskazanie cyfrowe). Żądany stopień nastawy wstępnej można w prosty sposób ustawić, a następnie ustalić za pomocą wewnętrznego, zakrytego trzpienia nastawy wstępnej. Wstępnie ustawiony zawór regulacyjny można w każdej chwili odciąć lub ustawić w dowolnej pozycji poniżej ustalonej nastawy. Trzpień nastawy wstępnej jest zakryty przez śrubę mocującą pokrętło i zabezpieczony przed przypadkowym użyciem.
