Zestaw alarmowy Ropam BasicGSM

Zestaw BasicGSM-SET

Opis

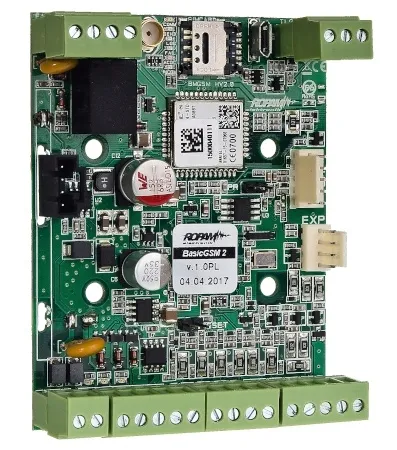

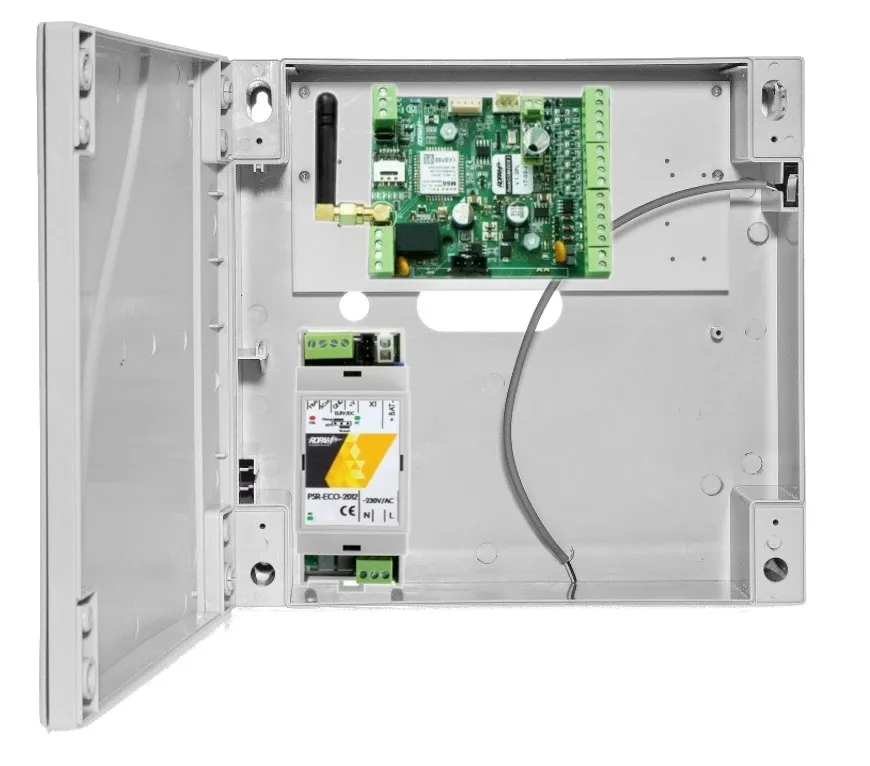

Zestaw BasicGSM-SET z centralą alarmową BasicGSM 2 uzupełnioną o zasilacz buforowy PSR-ECO-2012, obudowę O-R3P i antenę GSM AT-GSM-MINI90 to świetne rozwiązanie integrujące system sygnalizacji włamania i automatykę budynkową z wykorzystaniem komunikacji GSM. Moduł Ropam BasicGSM 2 dedykowany jest do integracji z centralami alarmowymi, sterownikami, przekaźnikami. Moduł posiada 2 wejścia analogowe, do których można podpiąć dodatkowe moduły (np. czujnik temperatury), które pozwalają na rozszerzenie funkcji urządzenia. Do sterowania i kontroli służą SMS, CLIP, DTMF oraz aplikacje: RopamBasic i RopamDroid.

Specyfikacja

BASICGSM-SET

Napięcie zasilania: U = 10,5V ~ 14,5V/DC min/max @ 1,5A min.

Sygnalizacja awarii zasilania DC: U<11V</p>

Obciążalność wyjścia O1: In=1,0A @30VDC/50VAC

Obciążalność wyjścia AUX:

• In=1,0A (ciągła)
• Ipeak=1,3A (chwilowe)

Obciążalność wyjść O2-O4: 700mA @30Vdc max. (brak zabezpieczenia przeciwzwarciowego)

Pobór prądu przez układy modułu (bez wyjść): 40mA/50mA/300mA min/śr./max

Częstotliwość GSM pracy modemu: 850/ 900/ 1800/ 1900 MHz (przełączana automatycznie)

Sygnał audio AUDIO IN, AUDIO OUT (złącze VSR): 2Vrms

Wejścia binarne (programowane): NO, NC, hi-Z/~200Ω, ~320Ω/hi-Z, impedancja linii dla danego typu: brak naruszenia/naruszenie

Wejścia analogowe (programowane) I7, I8:

• Uin= 0-10V/DC (max.) (impedancja Z=270KΏ , rozdzielczość 10mV, dokładność 1% całego zakresu)
• Iin = 4-20mA (max.) rozdzielczość 0,02mA dokładność 1 % dla całego zakresu

Warunki pracy:

• Klasa środowiskowa: II
• Temperatura pracy:-10° ~ C55°C
• Wilgotność: 20%...90%, bez kondensacji

PSR-ECO-2012

Napięcie i prąd zasilania: Uin = 195V ~ 265V/AC 50Hz, Irms = 0.25A maks.

Prąd rozruchowy zasilacza: 11A@2ms - bez obciążenia

Napięcie wyjściowe zasilacza:

• Uout=13,8VDC +0,5V/-1V gdy brak AKU
• Un=13,8V/DC (@20°C, Iout=0A)
• Uout=9,5VDC do 14,3V gdy AKU podłączony

Napięcie tętnienia napięcia DC: 100mV p-p maks

Parametr auto-kompensacji napięcia ładowania względem temperatury otoczenia:

• - 3 [mV/°C/ogniwo] +/- 20% powyżej
• Temperatury projektowej 20 °C.
• +3 [mV/°C/ogniwo] +/- 20% poniżej
• Temperatury projektowej 20 °C.

Moc wyjściowa zasilacza (wydajność prądowa): 20W, (1,5A max.)

Moc całkowita zasilacza: 25W

Sprawność energetyczna: 88% ~ 91%

Pobór energii bez obciążenia z sieci ~230V (Iout=0, Ibat=0): 0,39W (S =3,5VA)

Sygnalizacja awarii zasilania AC: Wyjście techniczne ACok

Sygnalizacja awarii niskiego napięcia DC: Uout min +1V (+/-5%)

Napięcie odcięcia rozładowanego akumulatora Uout min:  Uout<10V bez obciążenia Uout <10,4V@Iout 1,5A</p>

Obciążalność wyjścia +V, GND:

• In=1,5A (ciągła)
• Ipeak=2A (chwilowe)

Zabezpieczenie przeciwzwarciowe, termiczne wyjścia: +BAT: PTC 1,85A

Obciążalność wyjść:

• FBAT: 100mA@30Vdc max. (brak zabezpieczenia przeciwzwarciowego)
• ACok: 5mA@12VDC

Typ wyjść: FAC, FBAT: OC (Open Collector, otwarty kolektor)

Pobór prądu przez układy zasilacza DC (bez wyjść): 10mA@12V

Akumulator współpracujący: 12V, 2,1Ah - 7Ah (VRL/SLA)

Prąd ładowania akumulatora:

• Ibat = 0,7A@12 VDC
• Ibat = 0,4A@13,4 VDC

Zabezpieczenia wyjścia +BAT-: podnapięciowe UVP : Ubat<10,3V (+/- 5%) przeciwzwarciowe SCP, i odwrotną polaryzacją akumulatora (RPP)</p>

Warunki pracy: Klasa środowiskowa: II

Temperatura pracy: -10°C ~ 55°C

Wilgotność: 20% ~ 90%, bez kondensacji

Złącza: AWG: 24-12

Waga: 130g

Obudowa, wymiary (szer./wys./dł.): DIN 2M 36,3x90,2x57,5mm, ABS UL94-VO
