CP2503R - Cyfrowy panel domofonowy

CP-2503R - Panel zewnętrzny - Laskomex

panel zewnętrzny domofonu cyfrowego z miejscem na kamerę RFID

OPIS PRODUKTU:

Panel zewnętrzny wykonany jest z blachy cynkowanej w kolorze czarnym. W panelu użyto w klawiaturę z czytnikiem zbliżeniowych kluczy RFID i cyframi podświetlanymi od spodu, dzięki czemu symbole na klawiaturze są doskonale widoczne w ciemności. Panel przeznaczony jest standardowo do domofonu w wersji audio, istnieje jednak możliwość montażu modułu kamery KAM-3P i wykorzystanie go w wersji wideo. Panel montowany jest podtynkowo, montaż natynkowy możliwy po zastosowaniu obudowy natynkowej DA-1, DA-2H, DA-2V, DA-3H lub DA-3V. Opisy i spis lokatorów można umieszczać na panelu informacyjnym NP-3000.

Najważniejsze cechy:

✅ panel audio dedykowany do systemu: CD-2502

✅ czytnik kluczy zbliżeniowych RFID

✅ możliwość dołożenia kamery i przejścia na system wideo

✅ optyczna klawiatura pełni funkcję zamka szyfrowego

✅ podświetlenie zostaje włączone automatycznie po zapadnięciu zmroku (biały kolor).

✅ możliwość podłączenia dużej liczby abonentów (maks. 255)

✅ brak możliwości podsłuchania cudzych rozmów

✅ rozbudowana, indywidualna konfiguracja ustawień

✅ różne tryby numeracji lokali

✅ indywidualne dla każdego mieszkania nastawy tonu, długości i głośności wywołania

✅ współpraca z słuchawkami cyfrowymi: Laskomex

✅montaż: podtynkowy lub natynkowy (wymagana osłona!)

✅ obudowa wandaloodporna - IP44

✅ panele z blachy cynkowanej, malowanej farbą proszkową.

✅ zasilanie: DC 12V (z elektroniki EC-2502x)

✅ wymiary: 211x181x33mm

✅ Maksymalna odległość między kasetą elektroniki a panelem zewnętrznym - 30 m

✅ Maksymalna odległość między kasetą elektroniki a unifonem (monitorem) - 150 m (odległość tę można zwiększyć, stosując przewody o większym przekroju)

Dane techniczne:

• lość abonentów: Max. 255
• Podświetlenie: LED, białe
• Czytnik kluczy RFID: Tak
• Montaż: Podtynkowy lub natynkowy
• Materiał: Metal lakierowany
• Kolor: Szary
• Wymiary: 211 x 181 x 33mm
• Zasilanie: 14V AC 1,5A (dedykowany zasilacz TR/B 2300)

System domofonowy CD-2502

System domofonowy CD-2502 został zaprojektowany do budownictwa wielorodzinnego, głównie do bloków mieszkalnych i kamienic, w których znajdują się klatki schodowe z jednym wejściem. Domofon może pracować w układzie z jednym wejściem głównym (np. furtka w ogrodzeniu) i maksymalnie 64 wejściami podrzędnymi (np. klatki schodowe). Domofon obsługuje od 1 do 255 unifonów lub monitorów w każdej klatce.

System CD-2502 dostępny jest w wersji audio i wideo, możliwa jest też konfiguracja mieszana, gdzie część mieszkańców korzysta z unifonów, pozostali z monitorów. Konstrukcja większości paneli zewnętrznych pozwala na montaż modułu kamery i przystosowanie instalacji domofonowej do współpracy z monitorami.

Optyczny zamek szyfrowy

Klawiatura panela CP-2503R nie posiada jakichkolwiek styków mechanicznych, które zostały zastąpione przez unikalny system identyfikacji wybranego numeru z matrycą wiązek podczerwieni. Przyłożenie palca do klawiatury powoduje przesłonięcie dwóch wiązek krzyżujących się w środku pola oznaczonego cyfrą, co z kolei jest jednoznacznie interpretowane przez układ dekodera jako wybranie znaku z klawiatury.

Dodatkowo klawiatura panela domofonowego Laskomex pracuje jako zamek szyfrowy, w wyniku czego mieszkańcy mogą pokonywać wejście bez użycia klucza. Każdy numer lokalu ma wstępnie przypisany kod zamka szyfrowego przekazywany lokatorowi przez instalatora. Kod ten może być w miarę potrzeby zmieniany przez lokatora lub instalatora.

Brak możliwości podsłuchiwania cudzych rozmów

System cyfrowy współpracuje z unifonami wyposażonymi w dekodery umożliwiające zaprogramowanie numeru lokalu, w którym pracują. Po wybraniu numeru z klawiatury centrala łączy rozmowę tylko z tym unifonem, w którym zaprogramowany numer odpowiada numerowi wybranemu z klawiatury. W związku z tym zawsze dzwoni tylko jeden z unifonów. Programowanie więcej niż jednego unifonu na ten sam numer nie jest wskazane, ponieważ może wywołać zakłócenia w pracy domofonu.

Konfiguracje pracy systemu

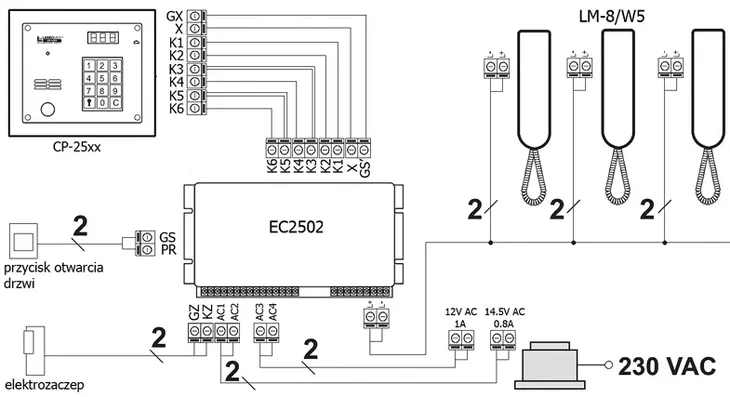

System podstawowy

W podstawowej wersji domofon obsługuje jedną klatkę schodową lub budynek z jednym wejściem. System składa się z kasety elektroniki EC-2502 pracującej w trybie U, panela zewnętrznego, zasilacza oraz od 1 do 255 unifonów Panel zewnętrzny powinien być zamontowany w odległości nie większej niż 30 m od centrali. System podstawowy znajduje zastosowanie w klatkach bloków mieszkalnych, kamienic, firm itp., do których prowadzi tylko jedno wejście.

System z hierarchią wejść

W systemie z hierarchią wejść wyróżnione są dwa typy wejść: wejście główne i wejścia podrzędne. System CD-2502 może obsłużyć jedno wejście główne i maksymalnie 64 wejścia podrzędne. Z wejścia głównego można połączyć się z każdym lokalem w dowolnym budynku lub klatce schodowej. Korzystając z paneli przy wejściu do klatki schodowej (wejście podrzędne) można nawiązać połączenie tylko z lokalami znajdującymi się w tej klatce. Z domofonów przy wejściach podrzędnych można korzystać niezależnie.

Dobór przewodów dla domofotu z audio

Odcinek panel zewnętrzny - kaseta elektroniki nie powinna przekroczyć 30m. Należy stosować przewód parowany o średnicy minimum 0.5mm. Minimalna liczba żył domofonu dla odległości między panelem zewnętrznym a kasetą elektroniki równej 15m wynosi 16 dla domofonu bez sterowania napędem bramy wjazdowej oraz 18 ze sterowaniem bramą. W przypadku zwiększenia odległości między panelem zewnętrznym a kasetą elektroniki do 30m należy zwiększyć liczbę żył. Liczbę żył można ograniczyć, jeżeli w domofonie nie jest wykorzystywany przycisk otwierania drzwi i lista lokatorów. Do łączenia kasety elektroniki z panelem zewnętrznym należy stosować przewód parowany (skrętkę). Do układania w ziemi należy stosować przewód z zabezpieczeniem przeciwwilgociowym. Zalecane jest stosowanie przewodów YTDY, YTKSY, UTP, LAN T11 lub podobnych.

Kod producenta: CP-2503R S
