Licznik VCX 230 V IP20 5 A

Licznik jednofazowy podlicznik energii elektrycznej 1-faz MID 45A

Licznik jednofazowy z wyświetlaczem LCD służący do wskazywania pobieranej energii elektrycznej prądu przemiennego jednofazowego z dokładnością w klasie 1/B.

Urządzenie mierzy ilość energii czynnej (kWh) za pomocą wyjścia impulsowego. Może być użyte do pomiaru pojedynczej fazy.

Produkt jest zgodny z Unijną Dyrektywą 2014/32/EU, nazywaną dyrektywą MID – Measuring Instrument Directive (dyrektywa mająca na celu ujednolicenie standardów odczytów urządzeń pomiarowych dzięki czemu mamy możliwość rozliczeń na podstawie danych z liczników).

Charakterystyka:

• Producent: Eastron
• Symbol produktu: SDM120D
• Wysoka jakość wykonania
• Mała waga i gabaryt urządzenia
• Produkowany i testowany zgodnie z międzynarodowymi normami
• Wysoka dokładność pomiaru
• Montaż: szyna DIN 35 mm

Zgodność z normami:

• EN50470-1:2006
• EN50470-3:2006
• Dyrektywa MID 2014/32/EU

Na przyrządzie znajduje się znak zgodności CE i numer jednostki notyfikowanej (numer certyfikatu 0120/SGS0141). Elementem oznaczenia świadczącym, że przyrząd pomiarowy przeszedł pomyślnie ocenę zgodności z dyrektywą MID, jest dodatkowe oznakowanie metrologiczne – litera M i dwie ostatnie cyfry roku w prostokątnej ramce.

Na liczniku energii elektrycznej mamy zapis 5(45)A, gdzie:

• 5A - oznacza prąd bazowy,
• 45A - prąd maksymalny

Parametry techniczne:

• Napięcie znamionowe: 230 V
• Napięcie pracy: 176/276 V
• Odporność na napięcie: AC 4kV-1m
• Odporność na napięcie udarowe: 6kV-1,2µS
• Prąd: 5A
• Maksymalny prąd znamionowy: 45A
• Prąd rozruchowy: 0,4% lb
• Odporność na przeciążenia: 30 Imax – 0,01s
• Częstotliwość pracy: 50 Hz
• Pobór mocy: ≤2W/10VA/Faza
• Wyjście impulsowe: Max 2W/10VA
• Wyświetlacz:1000 imp/kWh
• Wyświetlacz analogowy: LCD
• Maksymalny odczyt: 99999,9kWh

Parametry pracy:

• Dokładność: klasa 1
• Temperatura pracy: -20°C/+ 55°C
• Temperatura magazynowania: -40°C / + 70°C
• Temperatura referencyjna: +23°C +/- 2°C
• Wilgotność podczas pracy: ≤90%
• Wilgotność podczas magazynowania: ≤95%
• Czas uruchomienia: 3 sekundy
• Stopień ochrony: IP51
• Środowisko mechaniczne: M1
• Stopień ochrony: II

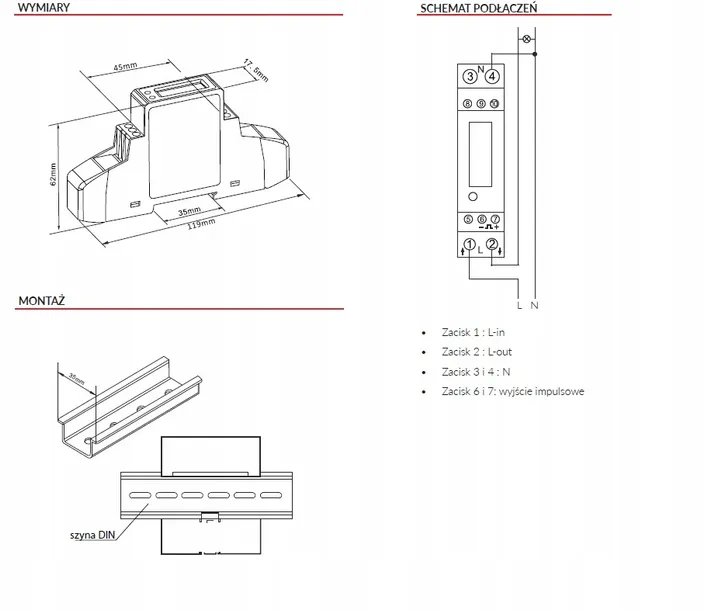

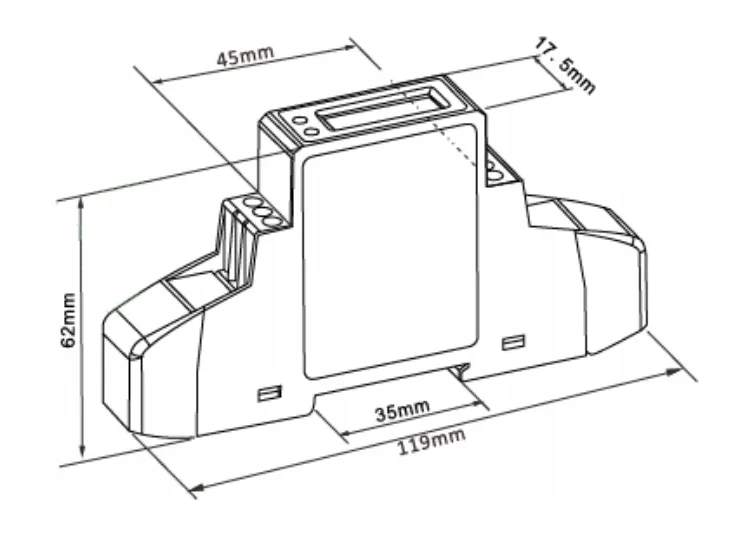

Wymiary:

• Wysokość: 119 mm
• Szerokość: 17,5 mm
• Głębokość: 62 mm
• Waga: 0,1 kg

Schemat połączeń:

• Zacisk 1: L IN
• Zacisk 2: L OUT
• Zacisk 3 i 4: N
• Zacisk 6 i 7: wyjście impulsowe

Montaż (na szynie DIN 35mm):

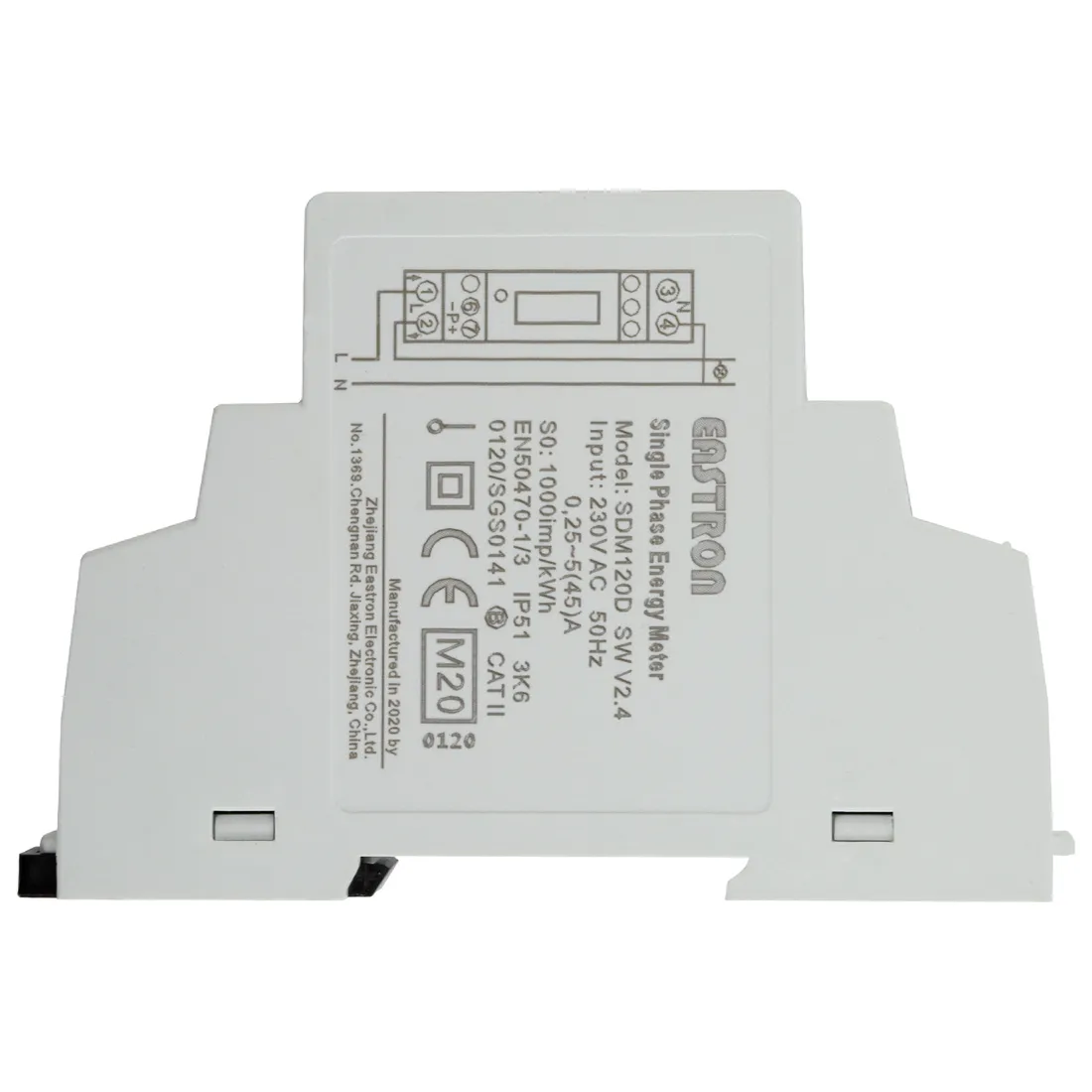

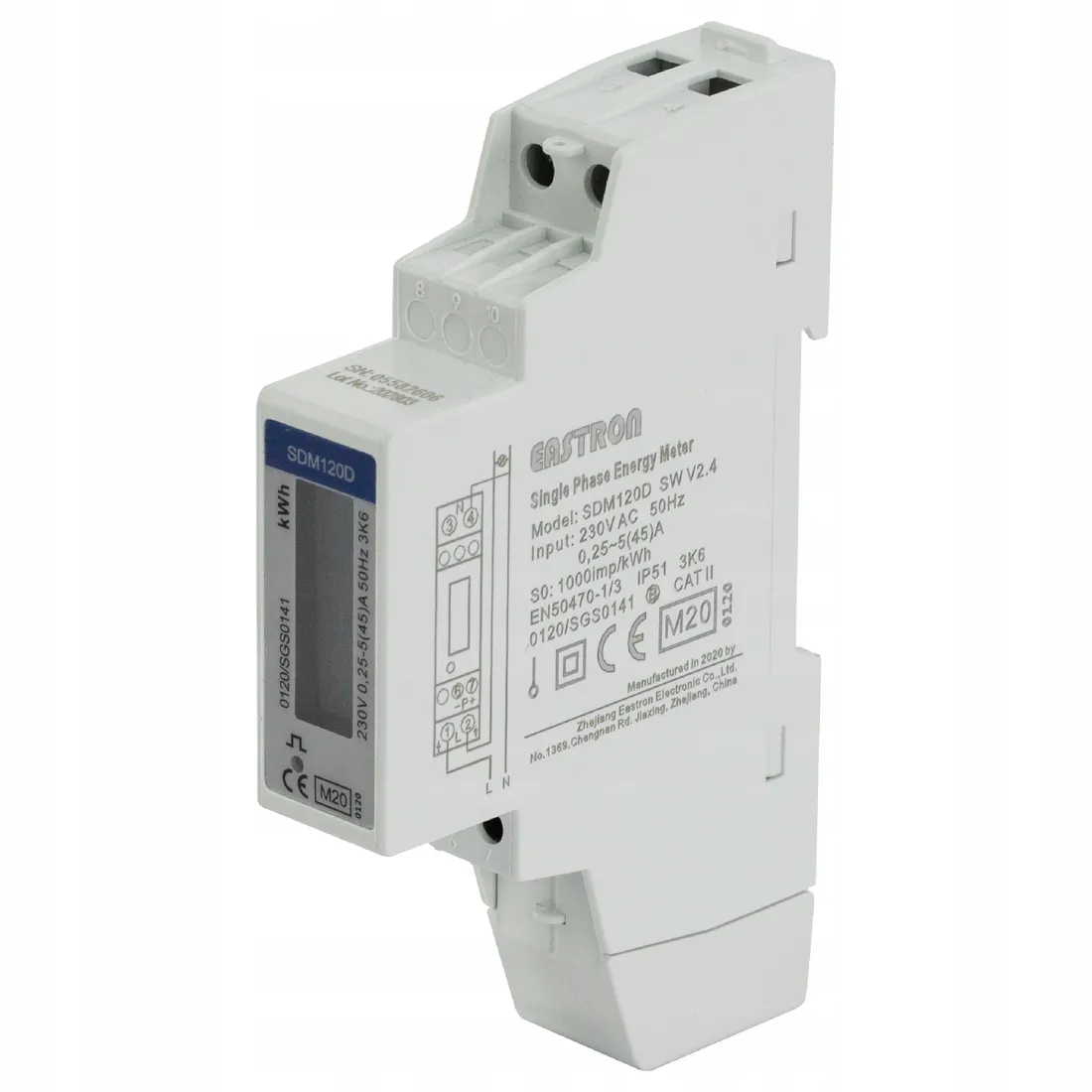

Galeria produktu:
