Moduł powiadomienia Ropam BasicGSM-BOX 2 przewodowy

Moduł powiadomienia Ropam BasicGSM-BOX 2 przewodowy

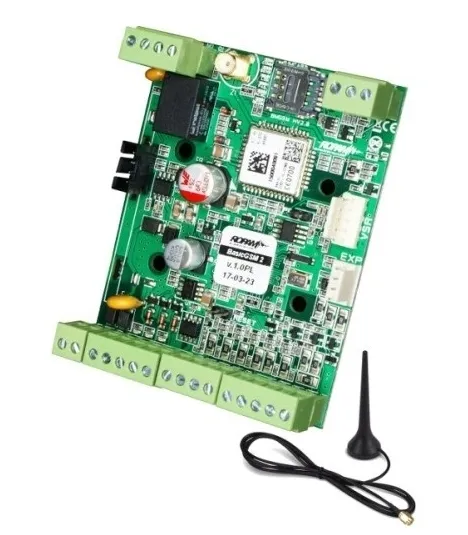

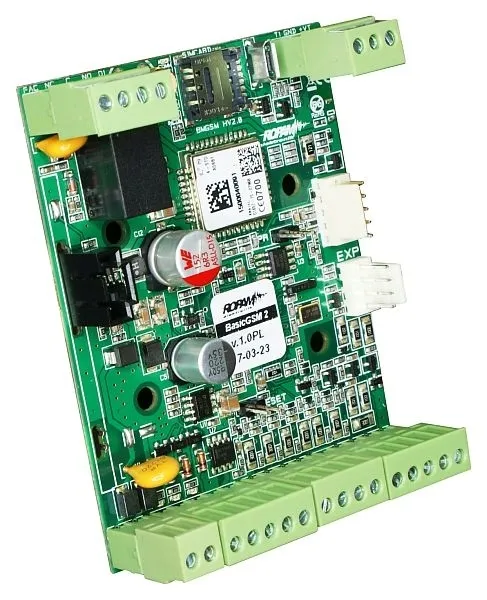

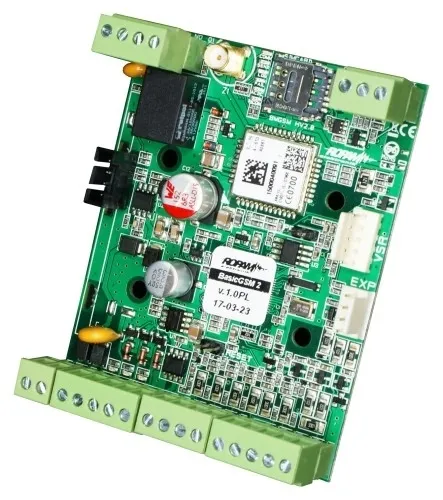

BasicGSM-BOX 2 - moduł GSM dedykowany do współpracy z centralami systemu alarmowego. Uniwersalny i niezawodny umożliwia realizację powiadomienia o zdarzeniach w systemie oraz jego zdalne sterowanie - z poziomu modułu użytkownik może np. zdalnie uzbrajać / rozbrajać system, przeglądać historię zdarzeń w systemie lub sterować urządzeniami automatyki domowej.

Do najważniejszych cech charakterystyczny modułu można zaliczyć:

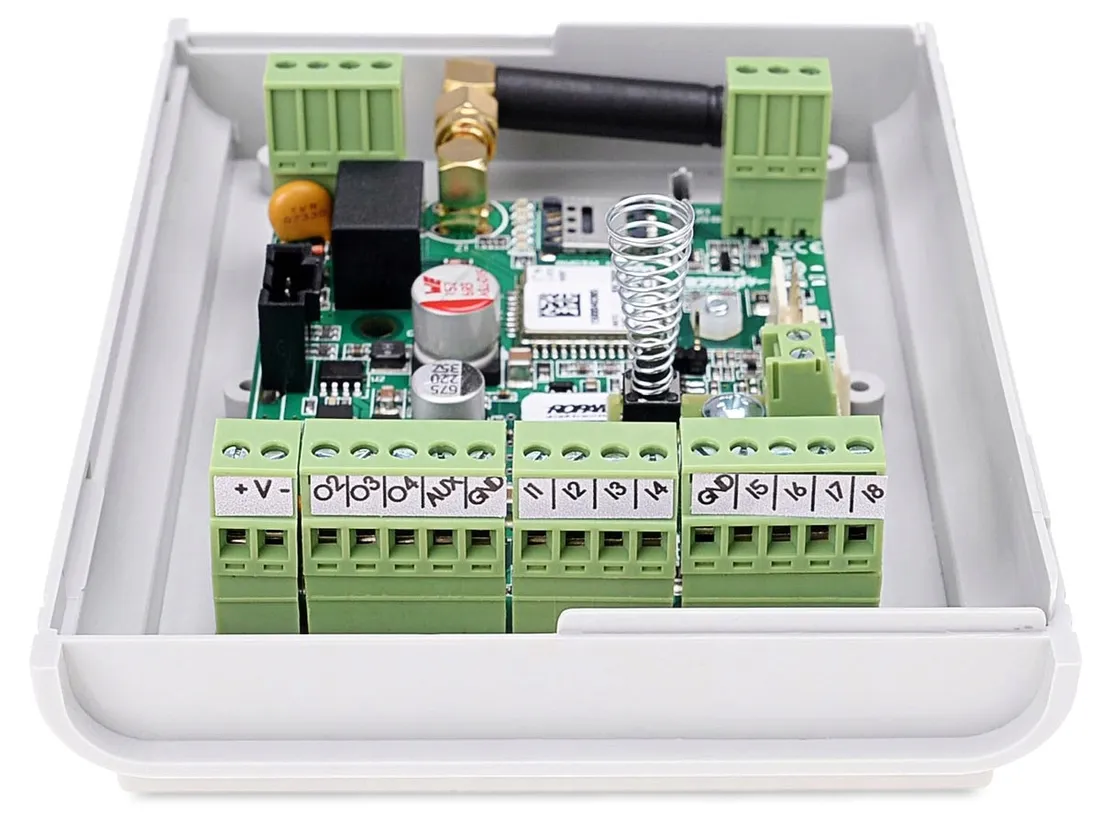

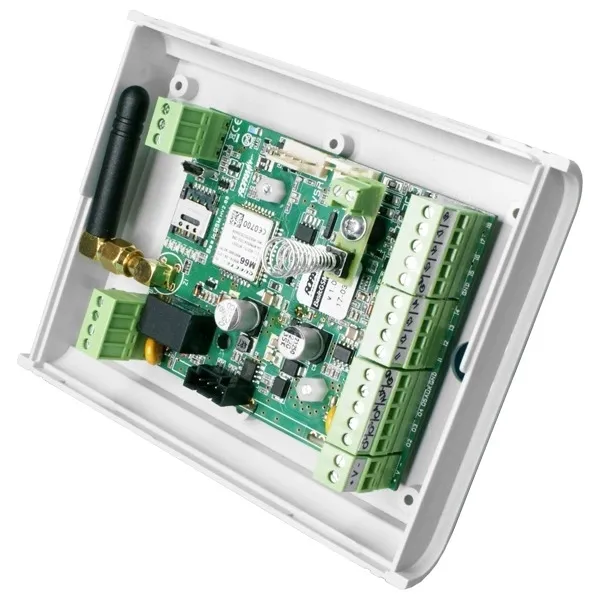

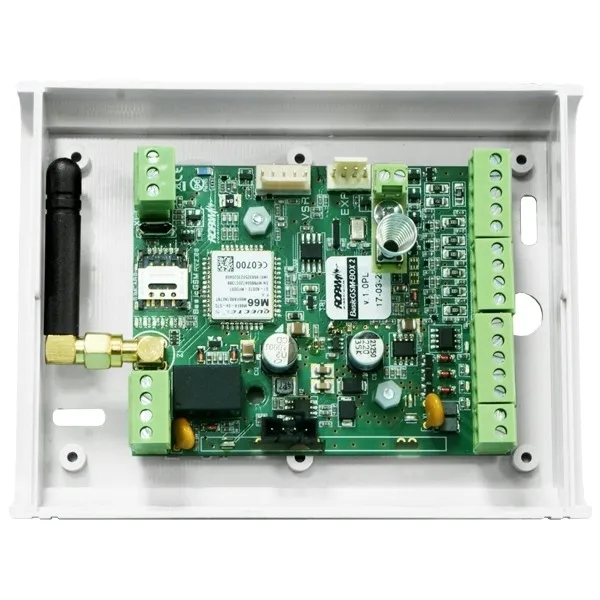

Natynkowa obudowę z ochroną antysabotażową i antenę AT-GSM-MINI90

Realizacja zdalnego sterowania przez SMS / CLIP / DTMF

Zdalna obsługa z poziomu aplikacji na urządzenia mobilne RopamBasic lub RopamDroid

Pamięć 1000 zdarzeń

Wbudowany zaawansowany, 32-bitowy LogicProcessor

Wbudowany modem GSM sieci 2G

Wbudowane 6 wejść typu NO / NC, 2 wejścia analogowe NO / NC

Wbudowane 1 wyjście przekaźnikowe, 3 wyjścia OC i 1 wyjście AUX

Wbudowane gniazdo antenowe SMA-F

Wbudowane gniazdo nanoSIM

Wbudowany port microUSB do programowania i aktualizacji oprogramowania

BasicGSM 2 jest następcą znanego i cenionego modułu powiadomienia i sterowania Ropam BasicGSM. Wymieniając moduł wersji 1.0 na 2.0 w istniejącym już systemie istnieje możliwość przeprowadzenia migracji ustawień - szczegółowe informacje o migracji można znaleźć w instrukcji.

Parametry techniczne:

Ilość numerów powiadomień 8

Ilość numerów sterujących 8

Ilość wejść 8

Ilość wyjść 4

Wyjścia sterujące TAK

Zdalna konfiguracja Tak

Monitoring GPRS, SMS, CLIP

Typ złącza SMA

Konfiguracja BasicGSM Manager / SMS

Antena TAK

Obudowa Natynkowa

Zasilanie 12V DC

Zastosowanie modułu BasicGSM 2:

Ze względu na budowę i funkcjonalność modułu BasicGSM 2 jest dedykowany do integracji z innymi urządzeniami, jako urządzenie pomocnicze. Przede wszystkim służy do współpracy z centralami systemu alarmowego, jako powiadomienie GSM i urządzenie do zdalnego sterowania systemem. Dzięki niemu możliwe jest np. zdalne uzbrajanie i rozbrajanie systemu, sterowanie poszczególnymi wyjściami, podgląd stanu poszczególnych wejść lub przeglądanie historii zdarzeń. BasicGSM znajduje również zastosowanie w:

systemach automatyki domowej

systemach kontroli dostępu

systemach kontroli i sterowania przez sieć GSM

systemach kontroli i nadzoru temperatury

systemach kontroli i nadzoru nad przesyłowymi sieciami energetycznymi

Powiadomienie GSM

Natychmiastowa informacja o zdarzeniu w systemie

Powiadomienie GSM jest obecnie podstawą każdego profesjonalnego systemu alarmowego. Dodatkową zaletą modułu jest możliwość wgrania i odtwarzania do 8 komunikatów głosowych przy powiadomieniu CALL.

Wejścia/wyjścia modułu

Współpraca z dowolną centralą alarmową i urządzeniami wykonawczymi

Model BasicGSM 2 wyposażono w 8 wejść spośród których:

Pierwsze 6 (I1 - I6) to standardowe wejścia typu NO / NC. Służą one do kontroli stanu systemu alarmowego

Wejście 7 i 8 to wejścia analogowego NO / NC (GND - 12 V lub 0 - 10 V), umożliwiające podłączenie czujek analogowych

Moduł jest również wyposażony w 1 wyjście przekaźnikowe (O1), służące do sterowania automatyką domową, np. napędem bramowym. Posiada on również 3 wyjścia OC (open collector) oraz 1 wyjście zasilania AUX (12 V). Wyjścia są sterowane przez SMS, CLIP, DTMF, RopamBasic, zdarzenia systemowe lub LogicProcessor. Są one również zabezpieczone zwarciowo (OCP), przeciążęniowo (OLP), termicznie (OHP), nadnapięciowo (OVP).

RopamBasic / RopamDroid

Zdalna obsługa z poziomu smartfonu

Dużą zaletą modułu powiadomienia BasicGSM 2 jest możliwość zdalnego sterowania z poziomu aplikacji mobilnych. Ropam udostępnia:

RopamBasic - aplikacja na urządzenia mobilne z systemem operacyjnym Android i iOS. Realizuje ona połączenie przez GPRS oraz RopamBridge i z jej poziomu możliwy jest: podgląd stanu podłączonych urządzeń, sterowanie wyjściami modułu GSM, uzbrajanie / rozbrajanie systemu, przeglądanie historii zdarzeń i przeglądanie stanu awarii.

RopamDroid - aplikacja na urządzenia mobilne z systemem operacyjnym Android, umożliwiająca łatwe i szybkie sterowanie systemem (przez wiadomości SMS). Z jej poziomu użytkownik może np. sprawdzać status systemu, blokować wejścia lub grupowo sterować wyjściami.

LogicProcessor

Kolejną zaletą modułu BasicGSM 2 jest wbudowany 32-bitowy mikroprocesor, z systemem operacyjnym czasu rzeczywistego (RTOS). Dzięki niemu możliwa jest obsługa obsługa zaawansowanych funkcji logicznych i funkcji czasowo-logicznych. A co za tym idzie, moduł można wykorzystać do realizacji funkcji automatyki domowej, połączonej ze sterowaniem GSM.

BasicGSM udostępnia funkcje logiczne dla wejść, wyjść, markerów, progów temperatury, progów wejść analogowych, awarii, timerów i wartości binarnych. Obsługuje on również 10 niezależnych warunków logicznych, 10 przekaźników czasowych i 4 timery kalendarzowe. Możliwości programowania logiki systemu są bardzo szerokie, co umożliwia precyzyjne dostosowanie modułu do specyfiki obiektu i wymagań klienta.

Modem GSM 2G

Dobre parametry transmisji

Do budowy modułu BasicGSM 2 wykorzystano standardowy modem GSM dla sieci 2G. Zapewnia on stabilne pa...
