SATEL CZUJKA DUALNA SILVER ANTYMASKING CYFROWA

CZUJKA DUALNA MIKROFALA PIR SATEL SILVER

Cyfrowa czujka dualna (PIR + MW)

Opis produktu:

SILVER - Dualna czujka ruchu PIR + mikrofala, przeznaczona do instalacji w systemach antywłamaniowych. Konstrukcja czujki składająca się z detektora piroelektrycznego i mikrofalowego, umożliwia bardzo dobre zabezpieczenie pomieszczeń, w którym panują niekorzystne warunki, takie jak np. duże wahania temperatury lub przeciągi. Dualne detektory PIR + MW doskonale nadają się do instalacji w pomieszczeniach z kominkiem, ogrzewaniem nadmuchowym oraz w kotłowniach i garażach. Detektor jest zgodny z EN-50131 Grade 2.

Podstawowym zadaniem czujki jest wykrywanie naruszenia w chronionym obszarze. Możliwe jest jednak zastosowanie jej także do realizacji funkcji automatyki budynkowej. Gdy system alarmowy nie jest załączony, czujka może sterować np. zapaleniem świateł, a także otwarciem lub zamknięciem drzwi.

Najważniejsze cechy:

✅ zgodność z EN50131 Grade 2

✅ tor PIR i mikrofalowy

✅ cyfrowy algorytm detekcji nowej generacji

✅ precyzyjna soczewka Fresnela

✅ funkcja antymaskingu realizowana przez tor mikrofalowy

✅ wykrywanie zamaskowanego intruza

✅ zdalnie uruchamiany tryb testowy

✅ pamięć alarmu

✅ wbudowane rezystory parametryczne

SILVER posiada zaawansowaną funkcję kompensacji temperatury, algorytm cyfrowej detekcji ruchu i precyzyjną soczewkę Fresnela. Gwarantuje wiarygodną detekcję i dobrą odporność na wystąpienie fałszywych alarmów. Dodatkowo czujka jest wyposażona w zabezpieczenie antysabotażowe (otwarcie obudowy), pamięć alarmu i tryb testowy, który automatycznie dopasowuje parametry pracy czujki do warunków temperaturowych pomieszczenia. Cechą szczególną modelu jest funkcja antymaskingu, realizowana przez tor mikrofalowy. Zabezpiecza ona czujkę przed wszelkimi próbami zasłonięcia.

Dane techniczne:

• Napięcie zasilania (±15%): 12 [V DC]
• Wykrywalna prędkość ruchu: 0,3…3 [m/s]
• Wymiary obudowy: 62 x 136 x 49 [mm]
• Zakres temperatur pracy: -30…+55 °C
• Zalecana wysokość montażu: 2,4 [m]
• Pobór prądu w stanie gotowości: 18 [mA]
• Maksymalny pobór prądu: 25 [mA]
• Masa: 126 [g]
• Dopuszczalne obciążenie styków przekaźnika (rezystancyjne): 40 mA / 16 V DC
• Maksymalna wilgotność: 93 ±3%
• Klasa środowiskowa wg EN50130-5: II
• Czas sygnalizacji alarmu: 2 [s]
• Spełniane normy: EN50131-1, EN50131-2-4, EN50130-4, EN50130-5
• Częstotliwość mikrofali: 10,525 [GHz]
• Stopień zabezpieczenia wg EN50131-2-4: Grade 2
• Zastosowanie: Wewnętrzna
• Pyroelement: Podwójny
• Rodzaj czujnika: Pasywna podczerwień (PIR) i mikrofala (MW)
• Zasięg: 18  x 18 m

Cyfrowe przetwarzanie sygnału

Solidne i niezawodnie działanie czujki

W tradycyjnych analogowych czujkach ruchu parametry mogą się zmieniać z czasem. Ma na to wpływ nie tylko starzenie się elementów elektronicznych, ale także temperatura, wilgotność powietrza czy poziom zakłóceń elektromagnetycznych. W czujkach SILVER zastosowano cyfrową obróbkę sygnału od samego elementu PIR aż do wyjścia czujki. Dzięki temu czujka SILVER będzie działać stabilnie i niezawodnie przez wiele lat użytkowania, bez względu na warunki panujące w pomieszczeniu.

Cyfrowa kompensacja temperatury

Detekcja ruchu w szerokim zakresie temperatur

Czujki ruchu PIR wykrywają różnicę pomiędzy temperaturą tła a temperaturą przemieszczającego się człowieka. Dlatego niezmiernie ważne jest automatyczne dostosowywanie się czujnika to temperatury panującej w pomieszczeniu chronionym. Czujka ruchu SILVER robi to doskonale i dlatego zapewnia detekcję ruchu w tak szerokim zakresie temperatur.

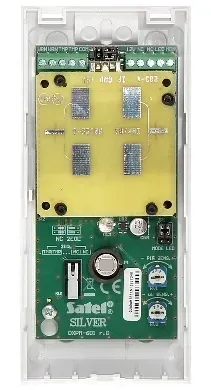

Opis poszczególnych elementów urządzenia:

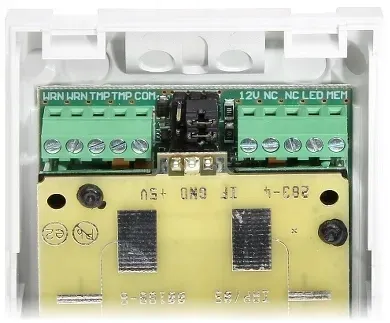

1. zaciski kablowe
2. czujnik MW
3. dioda sygnalizująca
4. potencjometr do regulacji czułości MW
5. potencjometr do regulacji czułości PIR
6. ustawienia sygnalizacji LED
7. zworki do konfiguracji
8. pyroelement
9. styk sabotażowy
10. otwór na wkręt mocujący

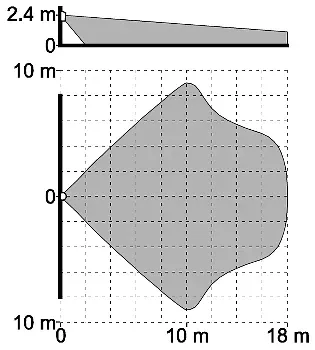

Zasięg czujnika:

Kod produktu: SILVER
